Rekuperacja, czyli wentylacja z odzyskiem ciepła

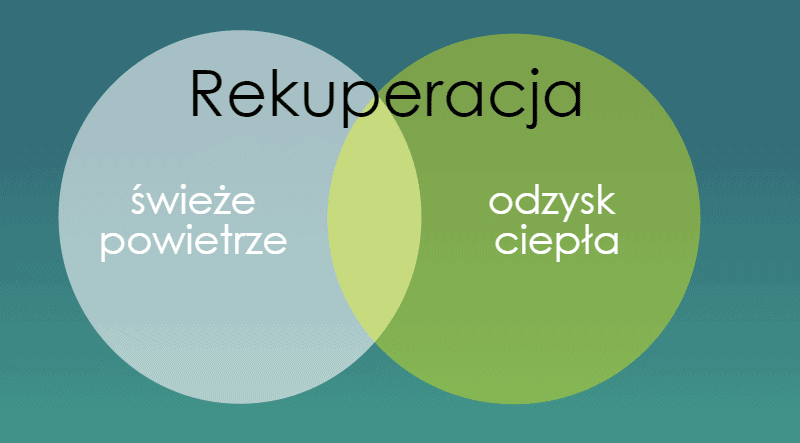

Rekuperacja to wentylacja mechaniczna z odzyskiem ciepła, która wymienia zużyte powietrze na świeże. Powietrze nawiewane do pomieszczeń dodatkowo jest oczyszczane z kurzu, smogu i alergenów.
Zobacz jak działa rekuperacja.
Ten rodzaj wentylacji odbywa się bez żadnych strat energii, nawet zimą.
Poniżej przeczytasz na temat:
- jakości powietrza w budynku, które ma większy wpływ na Twoje życie, niż Ci się wydawało
- ciepłego, komfortowego domu, w którym nie sprawdza się tradycyjna wentylacja grawitacyjna, oprócz rekuperacji
- jak wymieniać powietrze na świeże i nie tracić przy tym energii ani pieniędzy
- oczyszczania nawiewanego powietrza ze smogu i alergenów
- inwestycji w rekuperację: czy warto ją zamontować i dlaczego
- kosztów eksploatacyjnych
- etapu budowy, kiedy montuje się system
- co zrobić, od czego zacząć
Korzyści z rekuperacji
Więcej o zaletach wentylacji z odzyskiem ciepła pisze Muratordom.
Koszty rekuperacji
Rekuperację robi się zamiast wentylacji grawitacyjnej, która nie sprawdza się w ciepłych, nowoczesnych i energooszczędnych budynkach.
Oznacza to, że odchodzą wydatki związane z budową kominów do wentylacji grawitacyjnej, których w domu z rekuperacją nie ma.
Zobacz w szczegółach co składa się na cenę montażu systemu rekuperacji.
Należy przyjąć, że średni pełny koszt montażu systemu rekuperacji wynosi między 20 – 30 tys. zł. Składa się na niego: konsultacja inżynierska, projekt, rekuperator, instalacja wentylacyjna, usługa montażu oraz uruchomienie systemu.
Użytkowanie systemu rekuperacji jest niemal bezobsługowe.
Inwestor powinien jedynie pamiętać o:
- wykonaniu przeglądu technicznego (raz w roku) ceny przeglądu technicznego
- wymianie filtrów (gdy się zabrudzą, średnio raz na 3 mce) www.kupfiltry.pl
Rekuperacja zużywa także niewielką ilość prądu: średnio 168 – 625 [kWh/rok] w zależności od wielkości rekuperatora.
Oszczędności dzięki rekuperacji
Na montażu rekuperacji można zaoszczędzić już na etapie budowy domu! Szczególnie, gdy dom ogrzewany będzie pompą ciepła.
Wykorzystanie niższego zapotrzebowania energetycznego domu (różnica wynosi nawet 20 kWh/(m²rok), warto uwzględnić projektując moc pompy ciepła oraz ilość pętli do ogrzewania płaszczyznowego.
Oszczędności etap inwestycji
Posiadanie w budynku wentylacji jest obowiązkowe i wymaga tego polskie prawo budowlane.

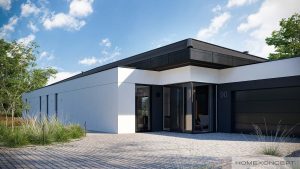

Pracownia www.homekoncept.pl projektuje energooszczędne domy, które już w standardzie posiadają wentylację mechaniczną, rekuperację.
W domu, w którym działa rekuperacja, nie buduje się kominów do wentylacji (więcej miejsca), nie stosuje kominków dachowych, strażaków, ani nawiewników w oknach, co znacznie obniża koszty.
Ponieważ w domu z rekuperacją nie trzeba często wietrzyć, choć oczywiście okna otwierać można(!), część z nich można zrobić tzw. szklenia stałe. Okna takie są nieotwieralne: mają tylko ościeżnicę, bez skrzydła. Dużą zaletą takich okien – poza ceną – jest fakt, że wpuszczają one dużo więcej światła i wyglądają bardzo stylowo.
Oszczędności etap eksploatacji
Specjaliści wyliczyli, że oszczędności eksploatacyjne na rekuperacji mogą wynieść nawet 50% w porównaniu do efektywnie działającej wentylacji grawitacyjnej wspomaganej za pomocą nawiewników w oknach, strażaków na kominach i wentylatorów wyciągowych.
Oszczędności na rekuperacji dotyczą sytuacji, gdy do domu wentylowanego za pomocą wentylacji bez odzysku ciepła, np. wspomaganej wentylacji grawitacyjnej (z nawiewnikami, wentylatorami wyciągowymi) lub za pomocą wentylacji mechanicznej bez odzysku ciepła porównuje się dom wentylowany za pomocą systemu rekuperacji.
Decydując się na rekuperację wybierasz
- Komfort - przebywasz w domu pełnym świeżego powietrza, jesteś dotleniony
- Zdrowie - oczyszczasz nawiewane powietrze ze smogu i alergenów, żyjesz zdrowo
- Oszczędności - dom potrzebuje mniej energii na ogrzewanie, bo jest ona odzyskiwana

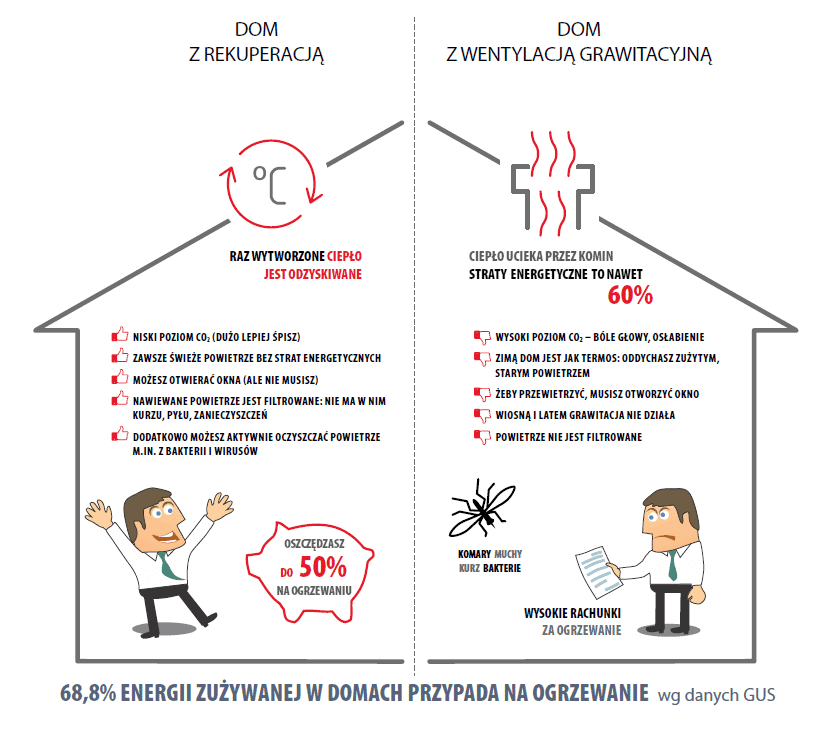

Czy wentylacja w budynku jest konieczna?
W obecnie stosowanych technologiach budowy domów, które są szczelne i energooszczędne oraz mając na uwadze obowiązujące Wymagania Techniczne, jakim muszą podlegać budynki (WT2021), rekuperacja jest w stanie zagwarantować wymianę powietrza bez żadnych strat energii.

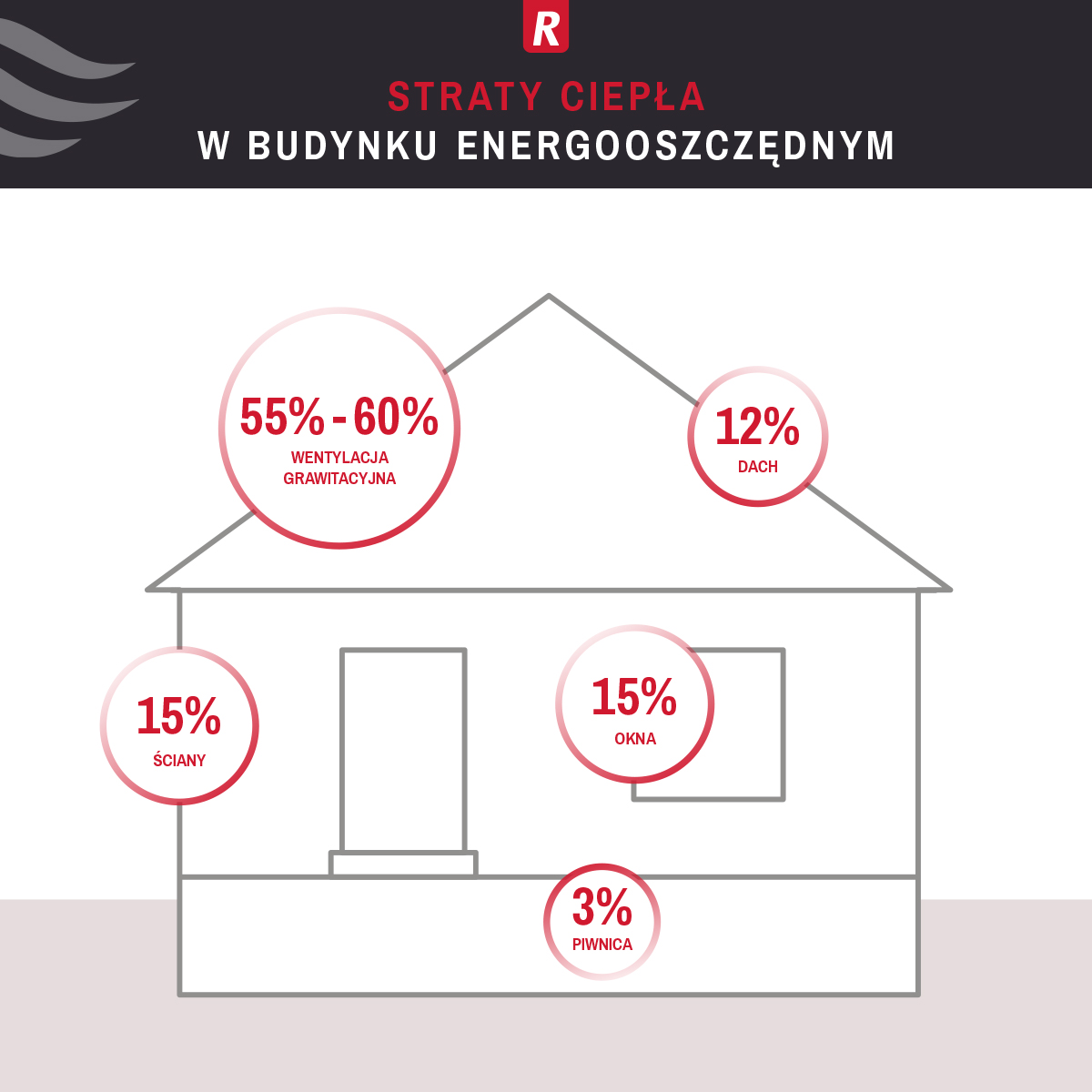

Zastąpienie wentylacji grawitacyjnej przez system wentylacji obniża zapotrzebowanie energetyczne budynku nawet o 20 kWh/(m²rok).
Dom, w którym wentylacja nie wymienia powietrza, jest bardzo niezdrowy dla przebywających w nim osób (tzw. sick home syndrome), ma zagrzybione ściany, a ludzie czują się w nim źle. Źle i płytko śpią, mają bóle głowy, często chorują. I to może wynikać bezpośrednio ze złej jakości powietrza!
Rekuperacja gwarantuje stały i niezależny od pogody dostęp do świeżego powietrza zewnętrznego w szczelnym, ciepłym domu. Nawiewane powietrze oczyszcza z kurzu, smogu, a nawet bakterii i wirusów.
Jak działa system rekuperacji
W systemie rekuperacji powietrze zużyte jest usuwane z pomieszczeń tzw. brudnych, tj. kuchni i łazienek oraz garderób i korytarzy, nawiewane jest zaś do salonu i sypialni.
Warto zwrócić uwagę, że ten transfer powietrza odbywa się bardzo naturalnie i bez dźwięku. Nie towarzyszy mu także żadne wrażenie czy uczucie przepływającego powietrza.
Budowa systemu rekuperacji

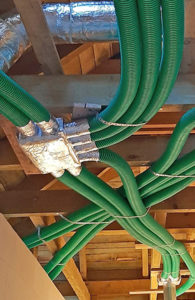

Rekuperacja to rekuperator oraz układ kanałów wentylacyjnych, którymi rozprowadzane jest powietrze: rekuperacja = rekuperator + kanały do transportu powietrza
Ilości powietrza nawiewanego i wywiewanego równoważą się, stąd pełna nazwa rekuperacji to zrównoważona wentylacja nawiewno-wywiewna z odzyskiem ciepła.
Jak działa rekuperacja
Za pomocą rozprowadzonej instalacji (kanałów wentylacyjnych), rekuperator wyciąga z pomieszczeń zużyte powietrze, a na jego miejsce nawiewa powietrze świeże czerpane z zewnątrz.

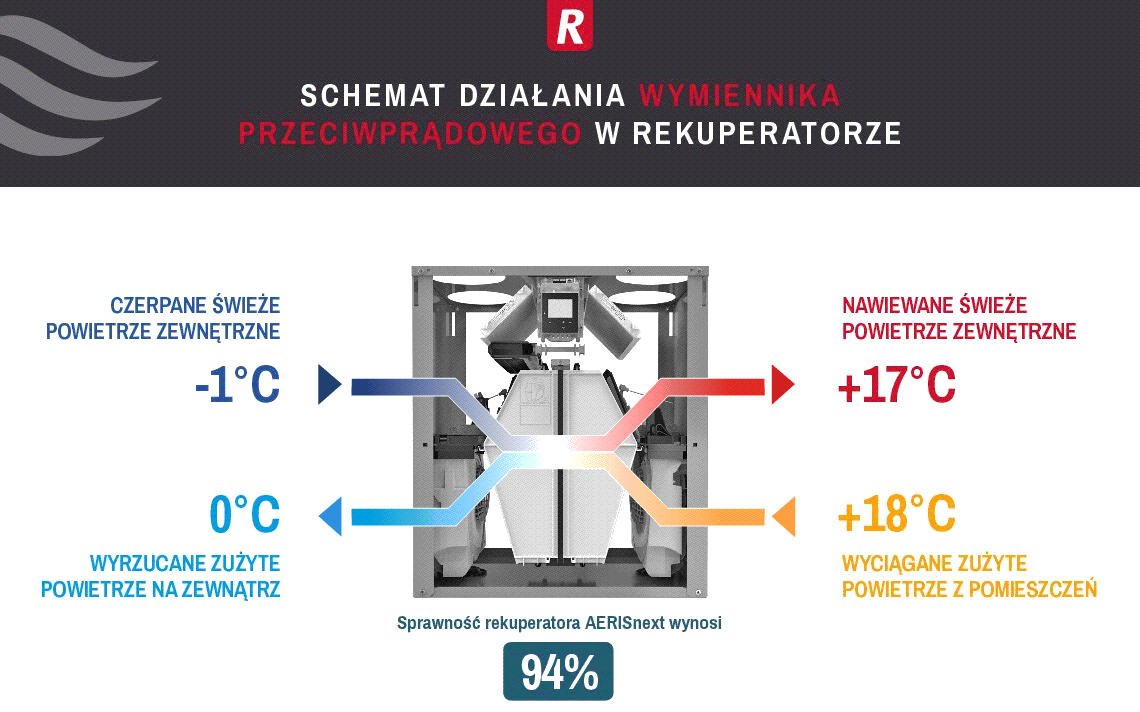

W wymienniku ciepła rekuperatora dochodzi do wymiany energii pomiędzy strumieniami powietrza: zimą jest to ciepło, latem chłód.
Dzięki temu powietrze jest komfortowe, zimą cieplejsze niż temperatura zewnętrzna, a latem chłodniejsze. Zapewnia to bardzo wysoki komfort w domu – nie do uzyskania za pomocą wentylacji grawitacyjnej.

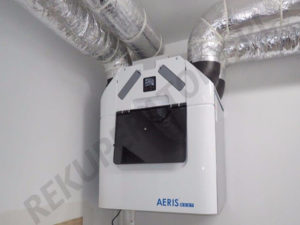

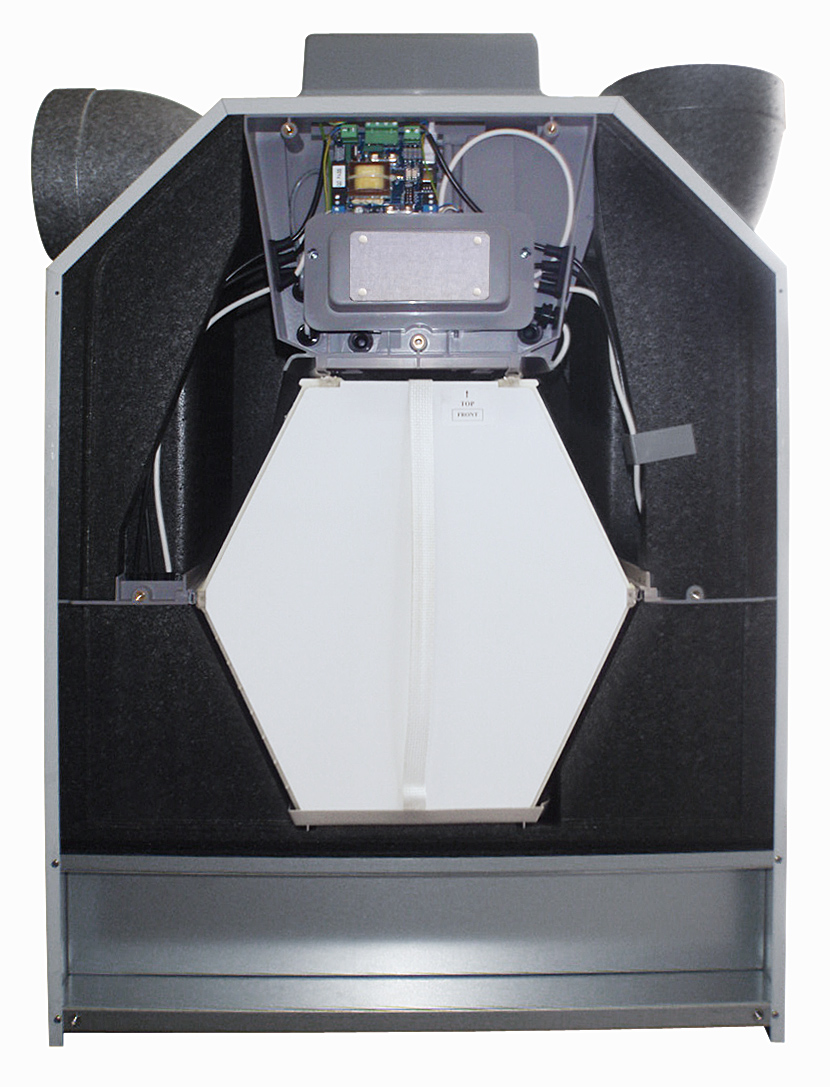

Rekuperator

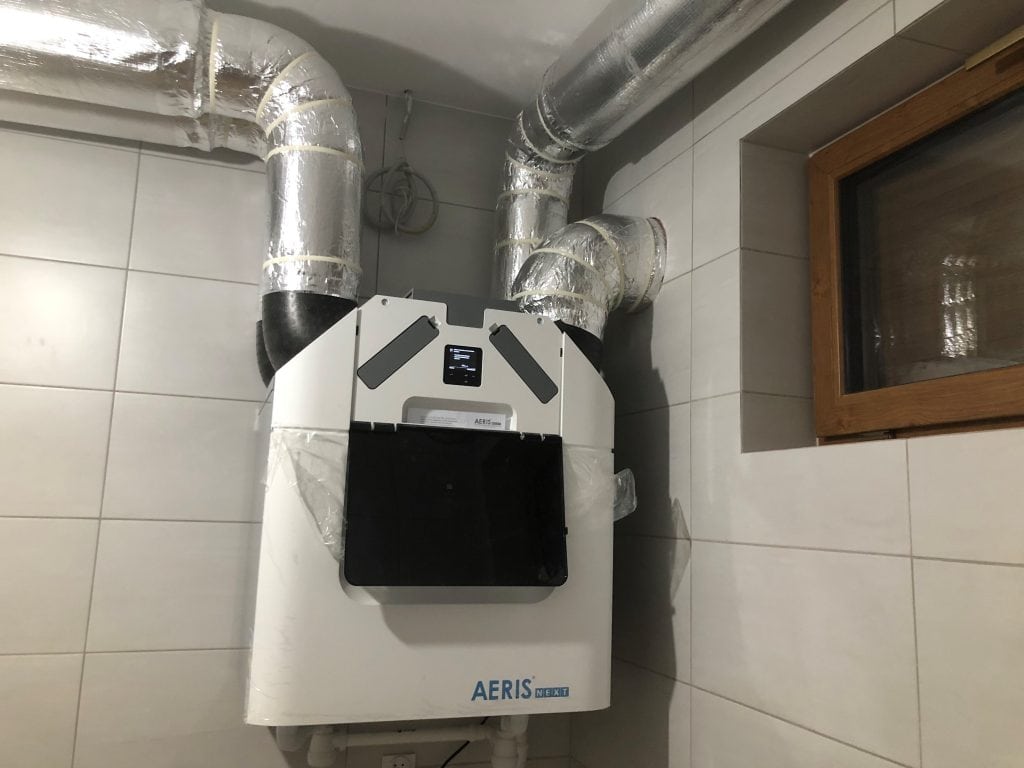

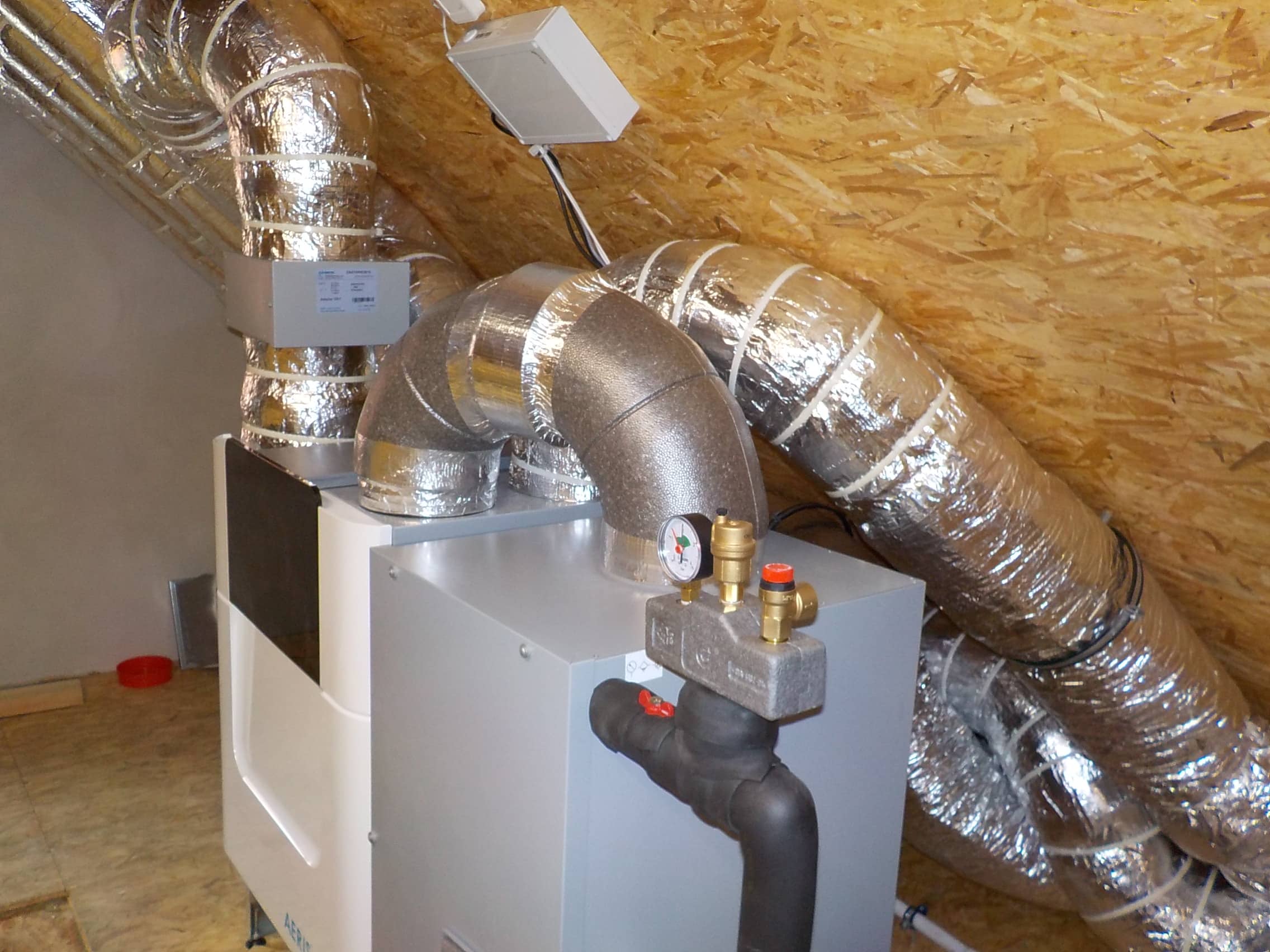

Sercem systemu rekuperacji jest rekuperator, centrala wentylacyjna z odzyskiem ciepła, wyposażona m.in. w elektronikę, wymiennik ciepła i wentylatory, które nadają powietrzu właściwe kierunki przepływu.

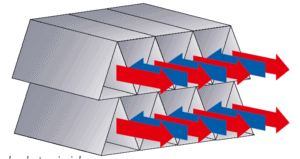

W wymienniku ciepła, przez który przechodzą dwa strumienie powietrza, tj. nawiewny i wywiewny, odbywa się odzysk energii. Latem jest to chłód, zimą ciepło.
Strumienie powietrza wywiewanego i nawiewanego w rekuperatorze nie mieszają się ze sobą, a jedynie mijają w blisko ze sobą sąsiadujących kanalikach.
Kierunek przepływu powietrza
Jeden: z pomieszczeń na zewnątrz (wyrzut zużytego powietrza), drugi do pomieszczeń z zewnątrz (nawiew powietrza świeżego).
Za ruch powietrza w rekuperatorze odpowiedzialne są dwa wentylatory umieszczone po obu stronach wymiennika ciepła.
W domu z rekuperacją część pomieszczeń posiada zarówno nawiew, jak i wywiew (np. połączona kuchnia z jadalnią). Ma go także suszarnia i pralnia. Część pomieszczeń – choć są również wentylowane – nie ma ani punktów nawiewnych, ani wywiewnych.
Pomieszczenia, które nie mają punktów nawiewnych fachowo nazywamy pomieszczeniami transferowymi. To właśnie z powodu konieczności umożliwienia swobodnego przepływu powietrza drzwi wewnętrzne w domu z rekuperacją powinny posiadać szczeliny pomiędzy dolną krawędzią drzwi a podłogą (standardowe drzwi wewnętrzne posiadają je).

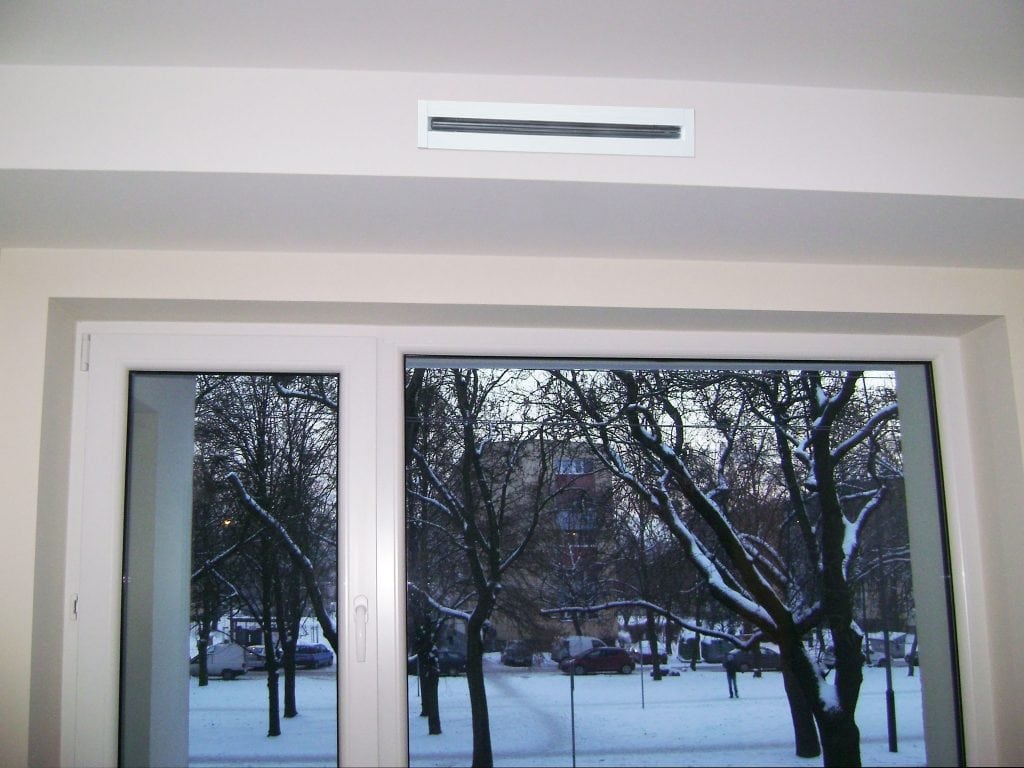

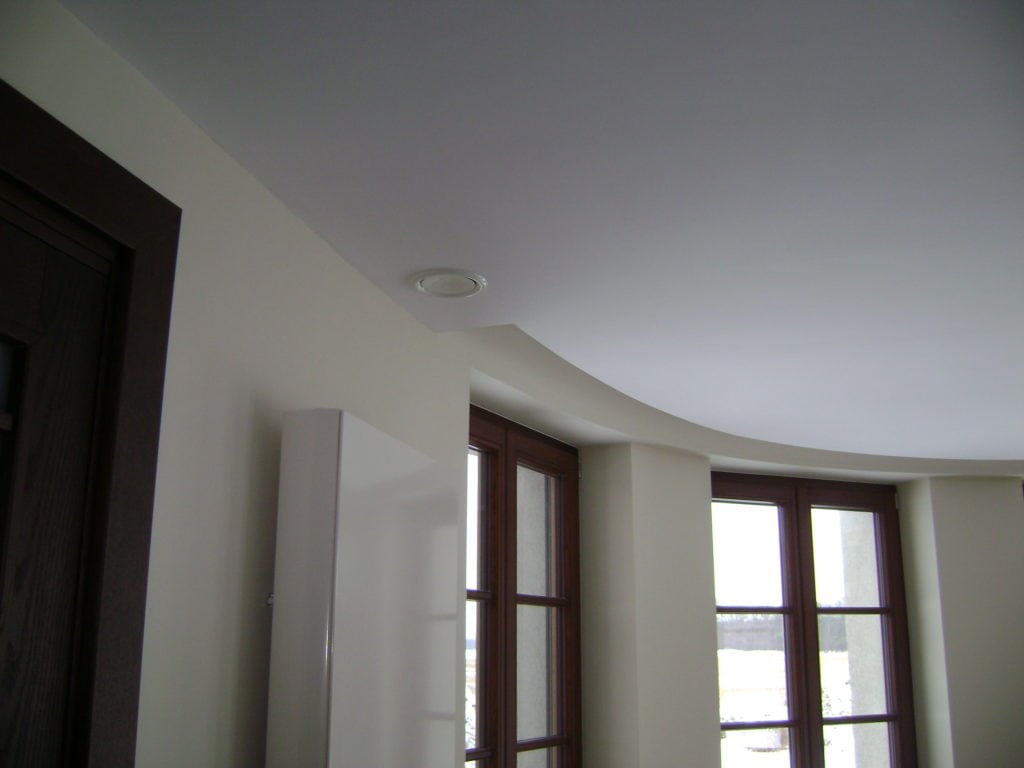

Punkt nawiewny w salonie domu z rekuperacją.
Należy uważać, aby wysokie włosie nie utrudniło przepływu powietrza przez drzwi.Każdy dom – w zależności od specyfiki układu pomieszczeń, rozmieszczenia łazienek, ścianek działowych etc. – jest wentylowany nieco inaczej. To dlatego do każdego projektu domu przygotowany musi być projekt rekuperacji.

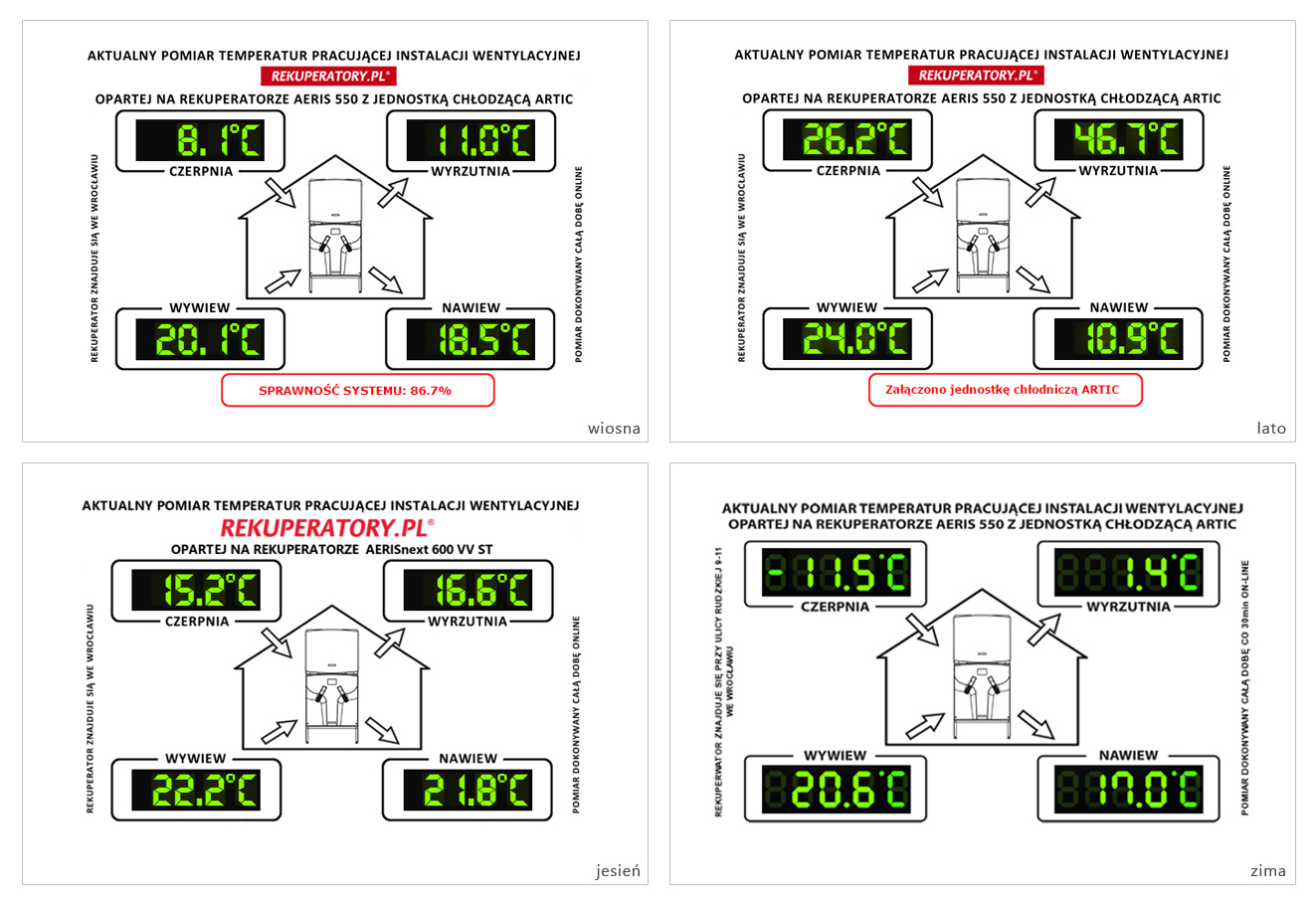

Osiągane temperatury
Rekuperacja, dzięki wymiennikowi ciepła zamontowanemu w rekuperatorze, ogrzewa nawiewane powietrze zimą, a chłodzi go latem.
Oznacza to, że w domu z rekuperacją, mimo stałej wymiany powietrza zużytego na świeże, nawiewane świeże powietrze ma bardziej komfortową temperaturę, niż zewnętrzna.
Np. zimą temperatura powietrza na zewnątrz wynosi minus 11,5°C, ale nawiewane do domu powietrze ma temperaturę plus 17°C.

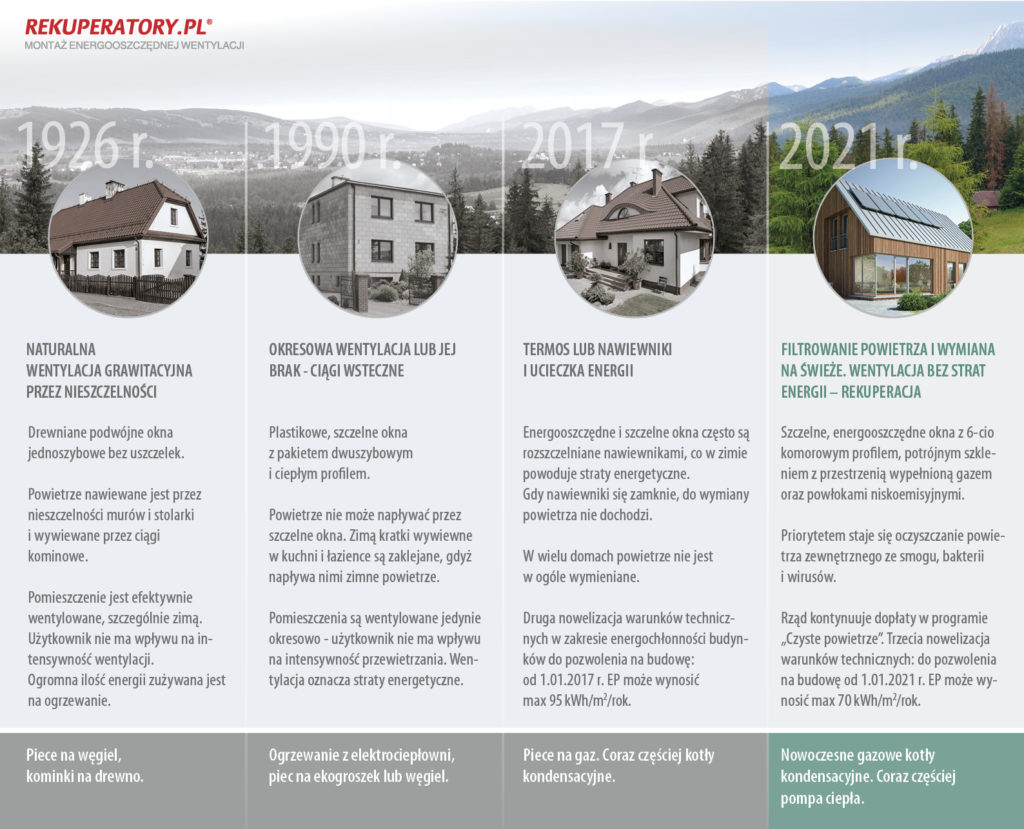

Wentylacja grawitacyjna – czemu nie zawsze działa
Wentylacja grawitacyjna to tradycyjny, ale przestarzały sposób wentylowania. Sprawdzał się w erze drewnianych, nieszczelnych okien.
Aby wentylacja grawitacyjna działała, potrzebne są nieszczelności w oknach, przez które może napłynąć powietrze z zewnątrz.
Nowe wymagania dla okien zawarte w WT 2021 (Wymagania Techniczne, którym podlegają budynki) określają, że inwestor musi wyposażyć dom w szczelne okna zapobiegające ucieczce ciepła.
Współczynnik ich przenikania ciepła nie może przekroczyć 0,9 W/(m²·K) w oknach pionowych i 1,1 W/(m²·K) w dachowych.
Aby wentylacja grawitacyjna działała przy szczelnych i ciepłych oknach, trzeba dokupić do nich nawiewniki, które umożliwią napływ powietrza z zewnątrz.
Aby tak się stało, musi jednak istnieć coś, co spowoduje ruch tego powietrza. Tym czymś jest różnica temperatur. Gdy na zewnątrz powietrze spadnie poniżej 12°C, powstaje wtedy tzw. ciąg wentylacyjny.
Pamiętać przy tym warto, że nie ma się żadnego wpływu ani na temperaturę zewnętrzną, ani na ilość tego powietrza.
Wentylacja grawitacyjna jest więc zupełnie nieprzewidywalna i niesterowalna. Im chłodniej na zewnątrz, tym jej działanie jest intensywniejsze, co powoduje ucieczkę ciepła.
Słoik zamiast domu
Z powodu dużego dyskomfortu, gdy na zewnątrz jest chłodno, nawiewniki w oknach są najczęściej zamknięte. Powoduje to, że z domu robi się słoik i do wymiany powietrza nie dochodzi.
W pomieszczeniach oddycha się wtedy bardzo zanieczyszczonym powietrzem, o wysokiej zawartości dwutlenku węgla, co powoduje złe samopoczucie.
4 najczęściej zadawane pytania o rekuperacji
Czy rekuperacja hałasuje?
Przepływ powietrza prze instalację wentylacyjną generują dwa wentylatory umieszczone w rekuperatorze, co generuje dźwięk. Jest to jednak tzw. white noise, czyli bardzo cichy, jednostajny dźwięk, którego nie słychać. Prawidłowo zaprojektowana i właściwie wykonana rekuperacja jest mniej słyszalna niż przepływ wody w instalacji grzewczej czy praca lodówki.
Czy zawsze wentylację grawitacyjną da się zastąpić rekuperacją?
Tak. Nie spotkaliśmy się jeszcze z domem, w którym byłoby to niemożliwe. Najłatwiej zrobić to, gdy dom jest na etapie projektu zobacz dlaczego oraz na każdym etapie budowy aż do tynków wewnętrznych.
Później sprawa się nieco komplikuje, ale da się również zamontować system rekuperacji w domu zamieszkanym. W domu energooszczędnym rekuperacja jest niemal obowiązkowa. Domu pasywnego nie da się wybudować bez rekuperacji.
Czy rekuperacja zastąpi ogrzewanie budynku?
Nie, rekuperacja nie zastąpi systemu grzewczego – nawet w domu pasywnym. Rekuperacja ogranicza pracę i moc działania systemu grzewczego. Dzieje się tak dlatego, że wymiennik ciepła w rekuperatorze oddaje część energii z powietrza już ogrzanego, wyciąganego z pomieszczeń, do powietrza do nich nawiewanego. Znacznie ogranicza to zapotrzebowanie energetyczne budynku.

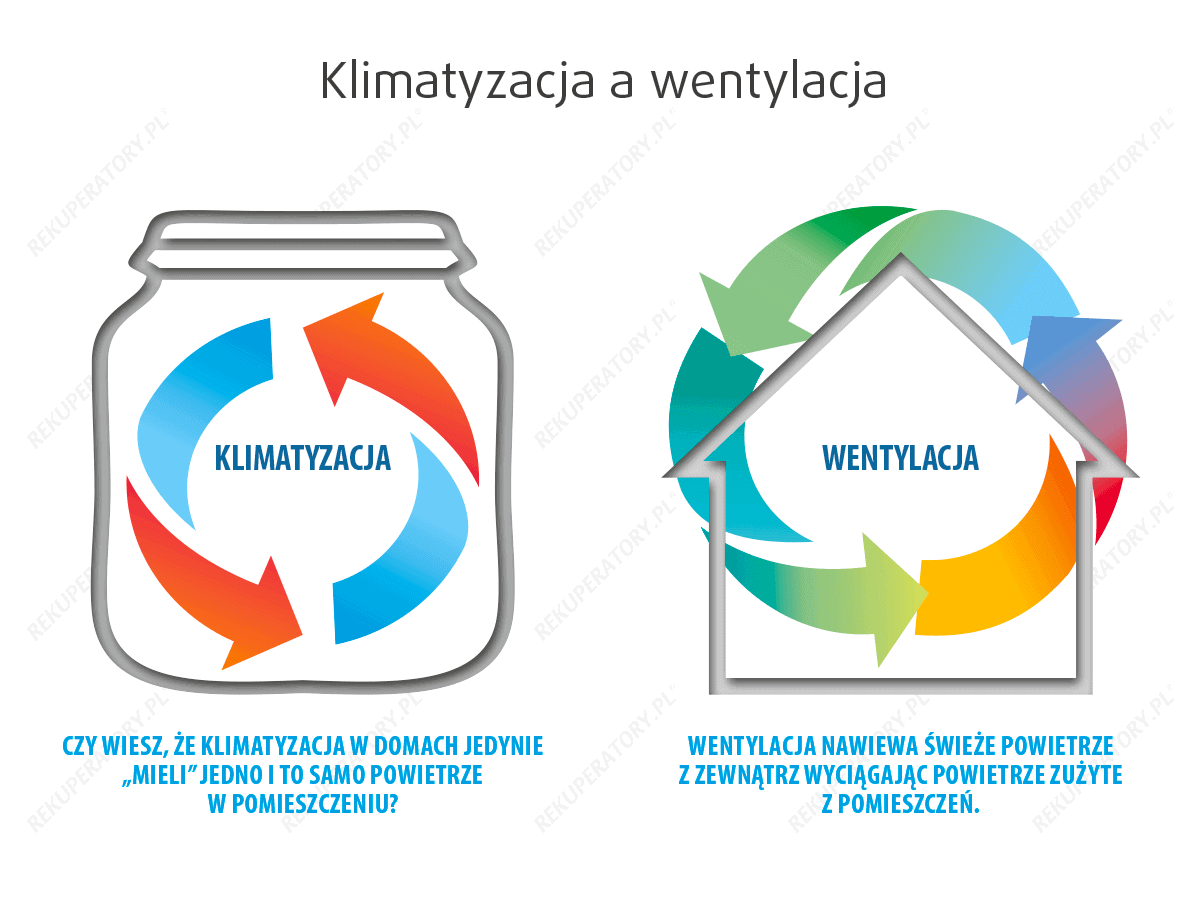

Czy rekuperacja zastąpi klimatyzację budynku?
Nie, rekuperacja nie zastąpi klimatyzacji. Rekuperacja znacznie poprawia komfort klimatyczny w pomieszczeniach bez znaczącego obniżania temperatury podczas największych upałów. Warto pamiętać, że dobrze zaizolowany dom, w którym skutecznie ograniczono dopływ promieni słonecznych, może nie wymagać już montażu klimatyzacji do uzyskania pełnego komfortu klimatycznego. Dowiedz się więcej o rzeczywistej różnicy między wentylacją a klimatyzacją.
W domu z rekuperacją zawsze:
- jest mnóstwo świeżego powietrza przez całą dobę
- powietrze jest filtrowane ze smogu i alergenów
- jest kontrola nad intensywnością wentylacji
- nie ma strat energii ani żadnego dyskomfortu

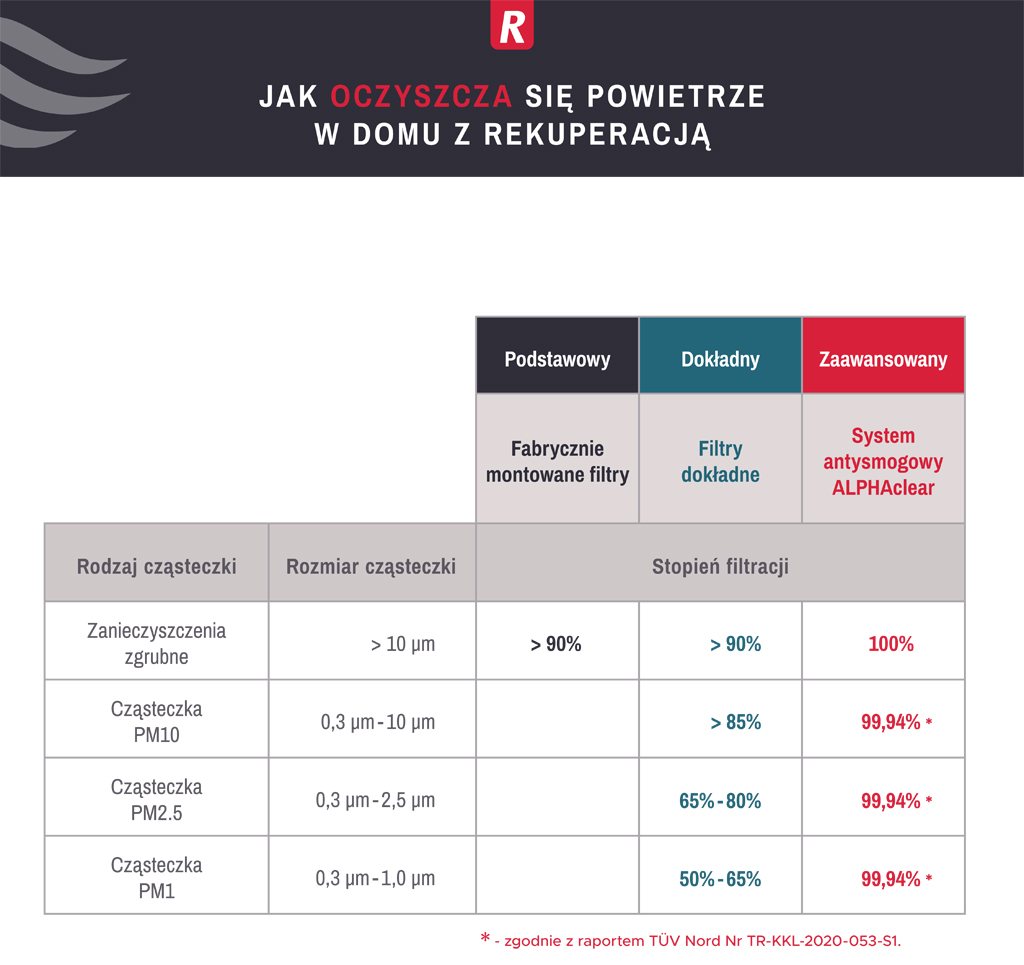

3 poziomy oczyszczania powietrza
Rekuperacja, oprócz wymiany zużytego powietrza na świeże, daje również możliwość oczyszczania powietrza nawiewanego.
Jeśli dom stoi np. przy lesie, gdzie powietrze jest bardzo czyste, na pewno przyda mu się oczyszczanie nie tyle ze smogu czy zapachów, ale z komarów i alergenów.
Jak widać nawet, gdy dom zbudowany zostanie w bardzo czystym miejscu, filtrowanie powietrza nawiewanego jest potrzebne.

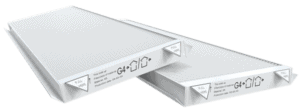

Poziom pierwszy: podstawowy
Dwa filtry o średniej klasie filtracji G4 montowane fabrycznie w rekuperatorze oczyszczają powietrze z cząsteczek zgrubnych o wielkości od 10 µm (owady, kurz) na poziomie powyżej 90%.
Filtry te zatrzymują średnio mniej niż 50% cząstek stałych największego pyłu PM10 (składnika smogu).
Poziom drugi: dokładny
Filtr dokładny w klasie F7/ISO ePM1 zatrzymuje powyżej 85% cząsteczek PM10, powyżej 65% cząsteczek PM2.5.
Zatrzymuje również 50% najbardziej niebezpiecznych, najmniejszych cząsteczek stałych smogu PM1.
Poziom trzeci: oczyszczanie zaawansowane
Można więc powiedzieć, że całkowicie oczyszcza on nawiewane powietrze ze smogu.

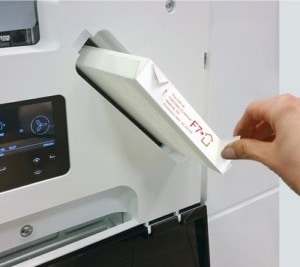

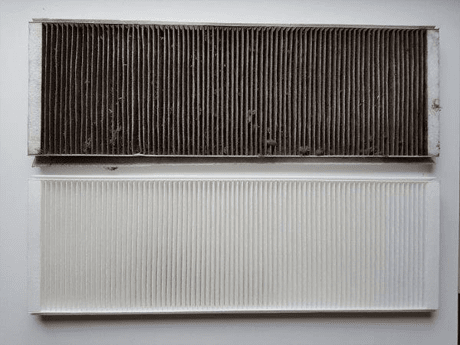

Wymiana filtrów w rekuperatorze
Filtry w rekuperatorze zatrzymują kurz i zanieczyszczenia na różnych poziomach dokładności w zależności od zastosowanego filtra. Dzięki temu do pomieszczeń trafia przefiltrowane powietrze zewnętrzne.

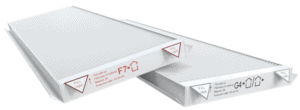

Fabrycznie w rekuperatorze zamontowane są 2 szt. zgrubnych filtrów klasy G4. Filtr na nawiewie zaleca się wymienić na filtr F7 o podwyższonej klasie filtracji, który przyniesie ulgę alergikom.
Jak często sprawdzać filtry? Co miesiąc. Jak często wymieniać? Jak się zabrudzą.
Podawanie jakichkolwiek cyfr jest dużym uogólnieniem, bo filtry brudzą się w zależności od czystości powietrza na zewnątrz oraz od biegu, na jakim najczęściej pracuje rekuperator. Średnio filtr należy wymienić po 3 miesiącach. Zanim się go zastąpi nowym, jednorazowo filtr można (na sucho) wyczyścić odkurzaczem.
Rekuperacja – kiedy zacząć montaż
Najlepiej jest zacząć, gdy dom jest na etapie projektu. Zyskujesz wtedy:
- Możliwość usunięcia kominów i szachtów wentylacyjnych
- Idealnie dobrane trasy prowadzenia instalacji

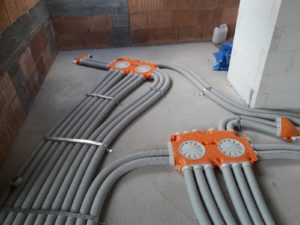

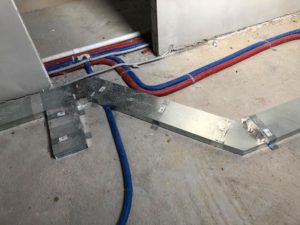

- Wybór optymalnego rodzaju instalacji, np. w posadzkach

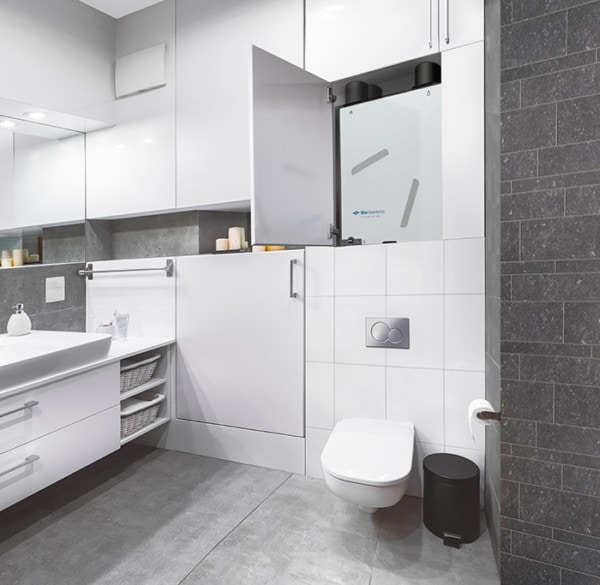

- Wybór najlepszego miejsca na montaż rekuperatora
- Anemostaty nawiewne i wywiewne umiejscowione w najodpowiedniejszych miejscach
6 najważniejszych powodów, by o rekuperacji myśleć jak najwcześniej
Na jakim etapie budowy jesteś? Wypełnij formularz i sprawdź, co doradzi specjalista w Twoim konkretnym przypadku.
Wybór firmy do montażu
Rekuperacja przynosi rzeczywiste korzyści, dlatego obecnie na rynku jest mnóstwo instalatorów od rekuperacji. Warto zwrócić uwagę na trzy kluczowe sprawy:
- Jakie jest doświadczenie wykonawcy: czy jest on raczej hydraulikiem, który rekuperację robi przy okazji, czy faktycznym specjalistą z doświadczeniem
- czy zrobi rzetelny projekt systemu, oparty na solidnych wyliczeniach
- czy projekt rekuperacji zostanie wiernie odtworzony

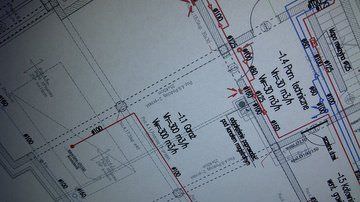

Zadbaj o projekt
Bez projektu nie ma prawidłowo działającego systemu rekuperacji. Dzięki projektowi będzie wiadomo:
- Jakie jest zapotrzebowanie pomieszczeń na powietrze
- Jaki rodzaj instalacji zastosować
- Jaka będzie optymalna trasa prowadzenia instalacji
- Gdzie najlepiej wykonać punkty nawiewne/wywiewne
- Gdzie jest najlepsze pomieszczenie na montaż rekuperatora
- Jakiej mocy rekuperator wybrać
Rekuperacja – 5 głównych błędów
Gdy instalacja systemu nie jest wykonana prawidłowo, odzysk ciepła będzie minimalny lub nie będzie go wcale.
Nie będzie również żadnego komfortu w wentylowanych pomieszczeniach. Cały system może także pracować głośno odbierając przyjemność korzystania z rekuperacji.
Najczęściej spotykanym błędem powodującym nieprawidłową pracę systemu rekuperacji jest brak wykonania obliczeń i projektu. Skutkuje to z kolei:
- Doborem rekuperatora o zbyt niskiej lub zbyt wysokiej mocy
- Nieprawidłowym doborem instalacji wentylacyjnej

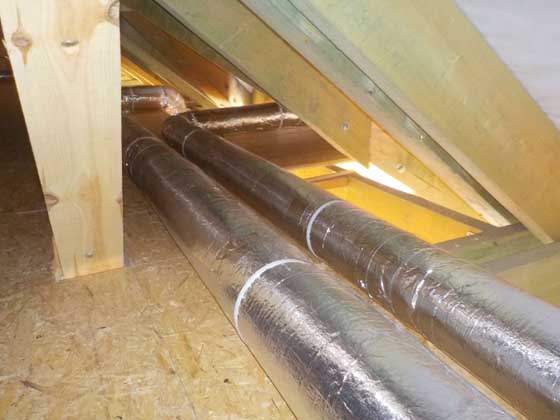

- Złym prowadzeniem kanałów wentylacyjnych
- Zbyt małą ilością punktów nawiewnych i wywiewnych
- Zlokalizowaniem punktów w niewłaściwych miejscach
Zanim zdecydujesz o wyborze firmy instalacyjnej, skonsultuj się ze specjalistą, dokładnie sprawdź oferty i świadomie wybierz najlepszą. Pomożemy Ci w tym.Wypełnij formularz kontaktowyDodać do tego warto 4 najczęściej spotykane błędy wykonawcze:
- Brak nadzoru inżynierskiego podczas wykonywania instalacji
- Brak odpowiednich średnic w kanałach wentylacyjnych: powietrze nie przepływa tak, jak powinno
- Brak wyregulowania instalacji po zakończeniu prac montażowych
- Zła lokalizacja rekuperatora, czego skutkiem jest utrudniony dostęp do urządzenia: utrudniona wymiana filtrów i serwis
10 pułapek taniego rekuperatora
- Ma dużo niższą niż deklarowana przez producenta sprawność odzysku ciepła, często nawet poniżej 50% (zerowy komfort, zerowe oszczędności).
- Nie radzi sobie podczas długotrwałych, niskich temperatur zewnętrznych, co powoduje spadek wydajności i sprawności całego systemu (częste awarie, zerowe oszczędności).
- Ma ograniczone możliwości sterowania (brak komfortu użytkowania).
- Posiada niskowydajne i energochłonne silniki typu AC (duże zużycie prądu, głośna praca).
- Ma niską jakość spasowania i wykonania podzespołów, wymiennik jest nieszczelny, brak izolacji (częste awarie).
- Znikomy dostęp serwisowy, który w przypadku awarii zmusza do całkowitego demontażu (wyższe koszty serwisu lub brak możliwości jego wykonania).
- Konstrukcja urządzenia nie jest dopasowana do polskiego klimatu, co powoduje spadek wydajności i sprawności, wyłączanie się urządzenia przy niskich temperaturach zewnętrznych (awarie, brak komfortu).
- Niska moc urządzenia przy określonym sprężu: brak właściwej prędkości przesyłu powietrza (zerowy komfort).
- Częste zawilgocenia wnętrza urządzenia, które gnije i pleśnieje od środka równocześnie przenosząc wilgoć i zabrudzenia do kanałów wentylacyjnych i na końcu aż do samych pomieszczeń (zerowy komfort, brak korzyści).
- Nie można do niego podłączyć gruntowego wymiennika ciepła i powiększyć zysków z rekuperacji.
Pułapki taniej instalacji
- Niskiej jakości materiał, z którego wykonano przewody wentylacyjne: brak dopuszczeń technicznych do stosowania w instalacjach wentylacyjnych.
- Nieprawidłowo dobrana instalacja do architektury budynku (konieczność wykonania dużej zabudowy, hałas).
- Nieszczelne połączenia pomiędzy elementami wentylacyjnymi, brak szczelnych połączeń i izolacji (zero zysków energii, brak komfortu).

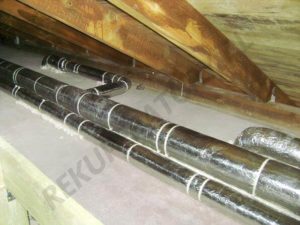

- Główne kanały instalacji umieszczone w zimnym i wilgotnym pomieszczeniu (brak komfortu, brak zysków energii).
- Przewody miękkie, tzw. flexy: folia alu z drutem w lameli z wełny mineralnej, które łatwo uszkodzić i upośledzić prawidłowy przepływ powietrza (zerowy komfort).
Rekuperacja – co warto i czego nie warto
- Warto wiedzieć, komu powierza się wykonanie systemu rekuperacji.
- Warto postawić na doświadczoną firmę instalacyjną, która uczciwie wykona każdy istotny krok, począwszy od obliczeń i projektu, poprzez rzetelne wykonawstwo, aż do bardzo ważnej w całym procesie regulacji systemu zgodnie z zaprojektowanymi wartościami.
- Nie warto zrobić rekuperacji tanio: tani fachowiec, tani rekuperator – każda złotówka może okazać się wtedy wyrzucona w błoto, a zyski energetyczne i komfort żaden.
Dodatkowe możliwości rekuperacji
Rekuperacja, oprócz swoich podstawowych funkcji, do których należy wymiana powietrza zużytego na świeże i jego oczyszczanie, a także odzysk energii, umożliwia także montaż dodatkowych urządzeń podnoszących komfort.
Energia z gruntu: gruntowy wymiennik ciepła
GWC wykorzystuje energię zgromadzoną w gruncie na głębokości 1,5 – 2 m: to tam zakopane są rurki z glikolem, które dają możliwość wstępnej obróbki powietrza, zanim trafi ono do rekuperatora. Latem GWC schłodzi nawiewane powietrze, zimą go ogrzeje, dzięki czemu zyski z rekuperacji są większe.
GWC składa się z dwóch części: urządzenia montowanego przy rekuperatorze oraz rurek z roztworem glikolu zakopanych w gruncie. Szczegółowe informacje o budowie GWC. Zobacz też montaże z GWC. Więcej o urządzeniu GWC

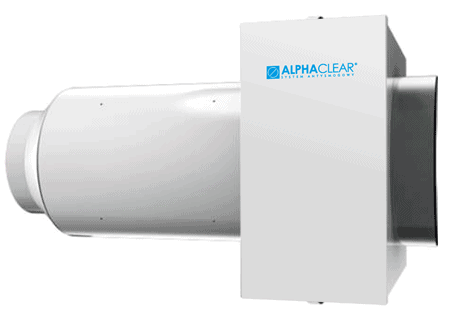

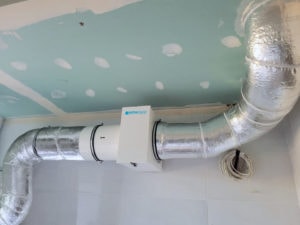

System antysmogowy ALPHAclear
Dzięki temu niewielkiemu urządzeniu o wielkich możliwościach, zwanym także elektrofiltrem, nawiewane powietrze jest oczyszczane z ponad 99% smogu, a nawet bakterii i wirusów.
Ten niezwykle skuteczny elektrofiltr powietrza umieszczony jest na kanale transportującym świeże powietrze z zewnątrz do domu. Znajduje się on za rekuperatorem, co sprawia, że powietrze filtrowane jest podwójnie: raz w filtrach rekuperatora, drugi raz w filtrze powietrza ALPHAclear.
Urządzenie skutecznie redukuje także jony dodatnie, które wytwarzane są przez sprzęt elektroniczny i mogą powodować częste bóle i zawroty głowy oraz złe samopoczucie, a na ich miejsce wytwarza jony ujemne, które w naturalnych warunkach występują np. w lesie.
ALPHAclear dba także o czystość w kanałach wentylacyjnych. Dodatkową jego funkcją jest redukcja nieprzyjemnego zapachu z nawiewanego powietrza. więcej o ALPHAclear

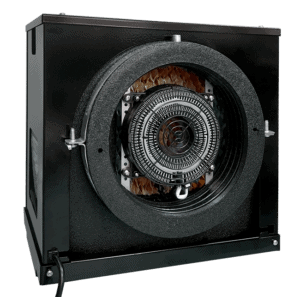

Nawilżacz kanałowy NUBO
Każda wentylacja przesusza powietrze, szczególnie zimą. Nawilżacz NUBO w sposób absolutnie higieniczny nawilża nawiewane powietrze w zimie, co może mieć znaczenie dla osób wrażliwych na parametr wilgoci w powietrzu. Pomieszczenie, w którym będzie zamontowany nawilżacz musi posiadać zasilanie wody wodociągowej z ciśnieniem 1,5 – 3,0 bar.
Osoby, które nie chcą montować nawilżacza, mogą wybrać rekuperator AERISnext z wymiennikiem entalpicznym, zamiast zwykłym, co da im więcej wilgotności w powietrzu. Więcej o NUBO

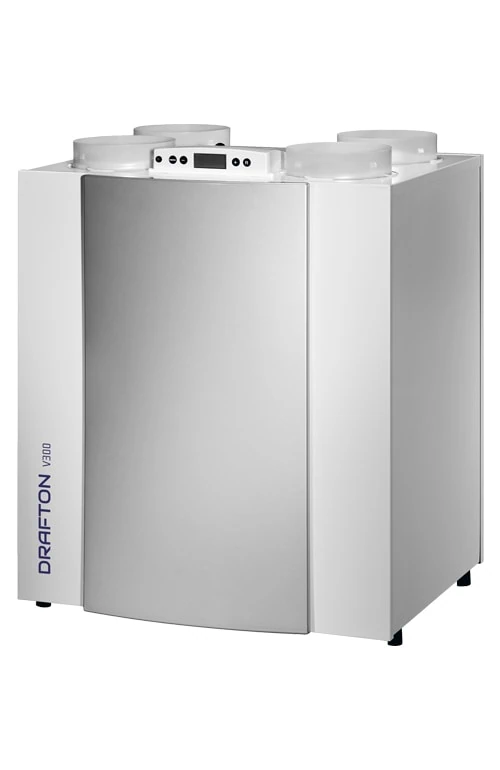

Jak wybrać dobry rekuperator
Na rynku jest kilka typów rekuperatorów i wiele marek rekuperatorów. Warto przyjąć zasadę, by wybrać centralę z możliwie największym odzyskiem ciepła, czyli z wymiennikiem przeciwprądowym.

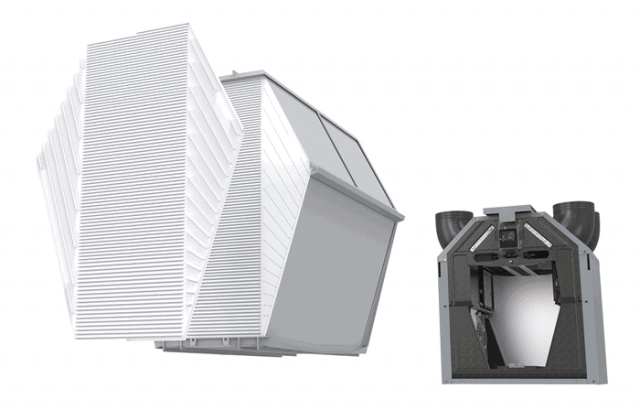

Wymiennik rekuperatora
Od wymiennika ciepła zależą parametry odzysku ciepła. Konstrukcyjnie jest to największy element centrali i jest umieszczony w samym środku urządzenia.
Istnieją trzy podstawowe typy wymienników ciepła: przeciwprądowe, obrotowe lub krzyżowe. Od wielkości i konstrukcji wymiennika, a także od materiału, z jakiego został wykonany, zależy stopień odzysku ciepła centrali.

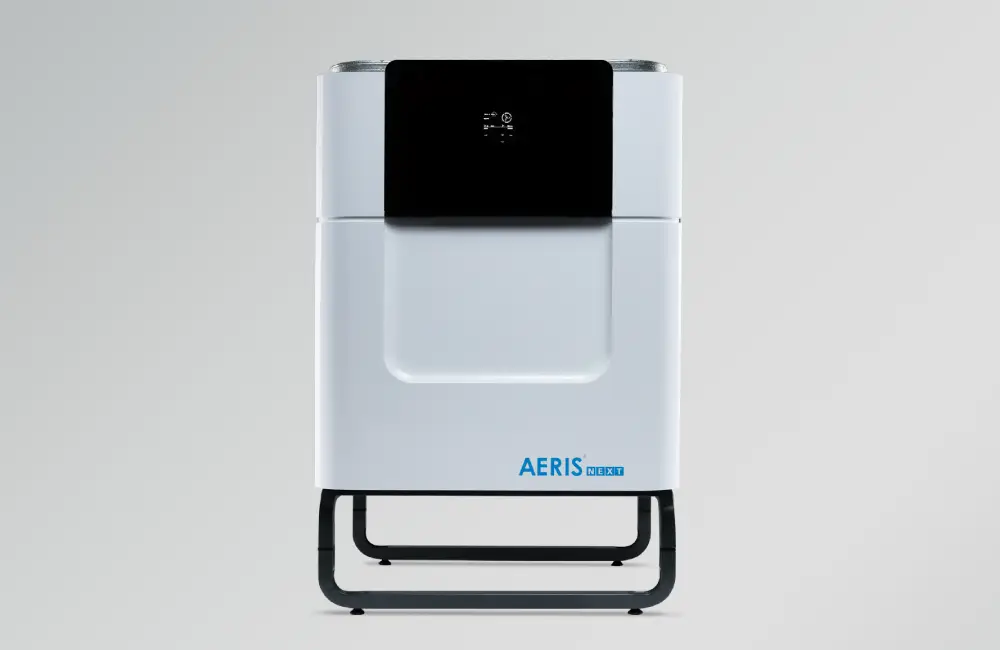

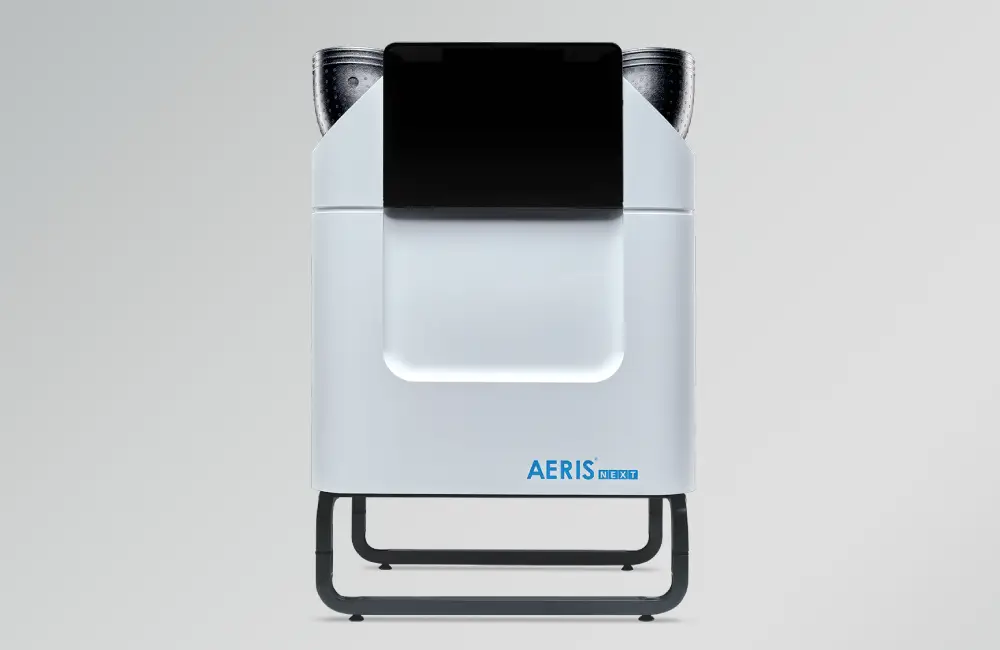

Powierzchnia wymiany ciepła w rekuperatorze AERISnext wynosi aż 43,7 m². Jest to największy wymiennik dostępnie obecny na rynku. Więcej o wymienniku
Wymiennik ciepła w AERISnext posiada:
- brylantowy szlif, co zwiększa powierzchnię odzysku ciepła
- bardzo niski opór powietrza (SFP)
- zoptymalizowaną odległość pomiędzy płytkami
- zmienną wysokość kanałów przepływowych
- kanały skierowane w stronę wentylatorów
Wymiennik ciepła w rekuperatorze to sześciokątny starannie zaprojektowany element umiejscowiony w rekuperatorze.
Jest on zbudowany z setek małych kanalików, w których przepływa powietrze.
Konstrukcja wymiennika jest opatentowaną, strzeżoną technologią.
Strumienie nawiewny i wywiewny wymieniają między sobą energię, dzięki czemu powietrze z zewnątrz, zanim trafi do pomieszczeń, jest temperaturowo opracowane, tj. zimą cieplejsze, a latem chłodniejsze.
Ponieważ strumienie powietrza przekazują sobie wzajemnie energię, mimo efektywnej wymiany powietrza przy rekuperacji, nie mają miejsca straty energii.
Energia jest wręcz odzyskiwania i wykorzystywana ponownie. Prawdziwy recyckling!
Rekuperator – na co zwrócić szczególną uwagę przy wyborze
- ile wynosi sprawność odzysku ciepła (w %) i wg jakiej normy jest ona liczona
- jakiej wielkości wymiennik posiada rekuperator: im większy, tym odzysk ciepła wyższy
- czy centrala posiada atest higieniczny
- ile wynosi nominalna wydajność centrali (w m³) i czy nie będzie to za mało/za dużo dla domu
- z jaką głośnością pracuje centrala (ile jest decybeli na poszczególnych biegach)
- czy posiada pełną dokumentację techniczną: m.in. wykresy sprężu, charakterystyki głośności
- czy można w niej zastosować filtry o podwyższonej klasie filtracji F7 (zatrzymują większość pyłu obecnego w smogu)
- czy posiada system antyzamrożeniowy (najlepiej nagrzewnicę wstępną z modulacją pracy)
- sprawdź, jaką ma wydajność przy określonym sprężu: porównując kilka urządzeń weź parametry pracy np. dla 100 lub 200 Pa
- jakie zużycie prądu ma rekuperator: im niższe, tym lepiej (rekuperator musi pracować 24h)
- zobacz, czy współpracuje z automatyką domu inteligentnego
- jeżeli chcesz sterować rekuperacją ze smartfona: sprawdź, czy można podłączyć rekuperator do aplikacji online
- czy zastosowany w rekuperatorze bypass jest pełny i automatyczny
Jaką instalację wybrać
Instalacja systemu rekuperacji powinna być przede wszystkim dostosowana do architektury budynku. O wyborze konkretnej instalacji może zadecydować również etap budowy, na jakim znajduje się dom.
Nie da się wykonać np. instalacji z kanałów zalewanych w stropie w momencie, gdy dom jest już na etapie tynków.
Warto pamiętać, że o rodzaju instalacji powinien decydować inżynier w porozumieniu z inwestorem.
Kanały spiro o dużych średnicach
To najstarszy, tradycyjny, ale powoli odchodzący do historii system do transportu powietrza. Odbywa się przez izolowane wełną mineralną okrągłe kanały o średnicy 80 do 120 mm.
Kanały główne tej instalacji idą na poddaszu nieużytkowym, skąd schodzą na piętro i parter.
Często są łączone z systemem płaskich kanałów stalowych NeoStal oraz z rozdzielaczowymi systemami z polietylenu: NeoFlex®GOLD System oraz NeoFlex®STD System.
We fragmentach kanałów dolotowych do rekuperatora w kierunku czerpni i wyrzutni oraz do rozdzielaczy z systemem Climate Recovery.
Więcej o instalacji ze stali.
Zobacz też zdjęcia z montażu.
Płaska stal
System kanałów płaskich NeoStal daje ogromne możliwości dopasowania się do architektury większości wentylowanych budynków. Wykonany w całości z ocynkowanej blachy stalowej. Ma wysokość 50 mm, co idealnie mieści się w standardowej grubości warstwy styropianu na stropie.
System kanałów płaskich jest w pełni kompatybilny z pozostałymi systemami instalacyjnymi. Instalacja dla wymagających z preizolowanego systemu o ponad przeciętnej jakości.
Nowoczesne systemy PE
Przy wyborze któregoś z systemów polietylenowych, zachować należy dużą ostrożność. Wiele z nich nie posiada atestów, a jakość materiału, jego higieniczność i antybakteryjność pozostawia wiele do życzenia.
W Rekuperatory.pl korzystamy z dwóch systemów z polietylenu: NeoFlex®GOLD System o wysokiej klasie szczelności D i średnicy 63 mm oraz system NeoFlex®STD z jonami srebra w wewnętrznej warstwie izolacji i średnicy 75 mm.
Oba posiadają atest PZH. Zobacz zdjęcia z montażu systemu w suficie lub zdjęcia z montażu w posadzce.
System preizolowany Climate Recovery
Posiada doskonałe właściwości izolacyjności termicznej i bardzo wysoka odporność na zawilgocenie.
Znakomicie tłumi dźwięk, co gwarantuje ponadprzeciętne ciche funkcjonowanie. O tym systemie nie można powiedzieć złego słowa, może poza tym, że jest to najdroższe rozwiązanie pośród wszystkich innych. Ale warte swojej ceny.
Subskrybuj nasz newsletter! Odbierz wyczerpujący, darmowy „Poradnik o rekuperacji” – źródło najważniejszych informacji o rekuperacji Zapisz się
Jaka jest rekuperacja Rekuperatory.pl
Swoim klientom już od 20 lat gwarantujemy ponadprzeciętny komfort klimatyczny, cichą pracę i maksymalny odzysk ciepła.
Rekuperacja – jaki powinien być prawidłowy system:
- maksymalnie sprawny na każdym odcinku instalacji: od czerpni aż do wyrzutni, niezmienny w czasie,
- dający się wyczyścić,
- z możliwością pełnego serwisowania,
- wyregulowany zgodnie z projektem, co zapewnia prawidłową pracę systemu przy maksymalizacji oszczędności eksploatacyjnych,
- szczelnie zaizolowany, co ma znaczący wpływ na poziom odzysku ciepła,
- cichy i komfortowy,
- bezawaryjny.
Standard Rekuperatory.pl
Aby rekuperacja była właśnie taka, jaka być powinna, czyli gwarantowała komfort i oszczędności zawsze:
- Wykonujemy dokładne obliczenia i projekt inżynierski.
- Indywidualnie dobieramy moc rekuperatora oraz rodzaj instalacji oraz przepływy powietrza, średnice kanałów.
- Szczegółowo przyglądamy się rozmieszczeniu punktów nawiewnych i wywiewnych.
- Indywidualnie dostosowujemy system do charakteru budynku: jego konstrukcji i izolacji oraz do rozkładu pomieszczeń
- Wykonujemy go z poszanowaniem już istniejących elementów w domu: warstwą izolacji, instalacjami (np. elektryczną, odkurzacza centralnego etc.)
Rekuperacja – jak zacząć przygodę z rekuperacją
O rodzaju wentylacji zdecyduj, gdy dom masz jeszcze na papierze
Pamiętaj, że wentylację masz już wpisaną do projektu domu. Zgodnie z przepisami, dom musi być wentylowany. Najprawdopodobniej jest to wentylacja grawitacyjna, co oznacza, że zmianę musisz ująć w papierach oraz wpisać ją do książki budowy.Uwzględnij rekuperację w projekcie domu
Zmodyfikuj projekt ogrzewania i dostosuj go do domu z rekuperacją
Oszczędności inwestycyjne mogą sięgnąć nawet 15 tys. złotych! Przy kotle gazowym również możesz zaoszczędzić. Dzięki tej modyfikacji dom będzie potrzebował mniej pętli ogrzewania płaszczyznowego oraz grzejniki o mniejszej mocy.
Nie musisz kupować projektu rekuperacji
Wybierz doświadczoną firmę instalacyjną
Zdecyduj się na rekuperator, który zapewni maksymalne zyski energetyczne
Rekuperacja to nie tylko komfort w pomieszczeniach, ale również realne oszczędności na ogrzewaniu zimą. Zapewnić je może tylko wysokiej jakości rekuperator z wymiennikiem przeciwprądowym, który odzyskuje do 95% energii cieplnej lub do 127% energii całkowitej przy wymiennikach z odzyskiem wilgoci. Zdecyduj się na maksymalny możliwy odzysk.Wybierz nowoczesną instalację, którą można ukryć w przegrodach budowlanych
Zastanów się, czy nie wspomóc działania systemu
Pamiętaj, że większość tanich instalacji rekuperacji to systemy, które najprawdopodobniej kiepsko spełnią zadanie energooszczędności. Dokładnie sprawdź, co kryje się pod niską ceną.
Rekuperacja a klimatyzacja – podstawowe różnice
Rekuperacja to wentylacja: wymiana zużytego powietrza na świeże. Klimatyzacja w domu to chłodzenie tego i samego powietrza – najczęściej bez wymiany tego powietrza na świeże.
W systemie klimatyzacji oddychasz jednym i tym samym powietrzem, a wrażenie dobrego samopoczucia w klimatyzowanym pomieszczeniu szybko znika.
W komfortowym domu, w naszej strefie klimatycznej, powinna działać i rekuperacja, i klimatyzacja, i system grzewczy: do zagwarantowania odpowiedniej temperatury i jakości powietrza o każdej porze roku.
Tabela z porównaniem: rekuperacja, ogrzewanie, klimatyzacja
** Rekuperacja nie chłodzi tak mocno jak klimatyzacja, ale – szczególnie z GWC lub jednostką chłodzącą – obniża temperaturę powietrza nawiewanego latem
Nawiewniki w oknach a rekuperacja
Nawiewniki są rozszczelnieniem szczelnego, ciepłego, energooszczędnego okna.
Czy to ma sens? Nie ma.
Czy je montować? Tak, ale tylko w domu bez rekuperacji.
Bo lepsze powietrze w domu, niż termos. A bez nawiewników wentylacja nie zadziała.
W domu z wentylacją grawitacyjną i szczelnymi oknami, nawiewniki wpuszczą do pomieszczeń świeże zewnętrzne powietrze umożliwiając tym samym wytworzenie ciągu wentylacyjnego, tj. ucieczkę powietrza z pomieszczeń przez komin, czyli wentylację.
Jednak nawiewnik musi pozostać otwarty. To trudne, zwłaszcza, gdy na zewnątrz jest chłodno. Komfort wtedy żaden, a i ciepłe, ogrzane powietrza ucieka nam przez komin.
Warto się więc zastanowić, czy ciepłe i energooszczędne okna mają sens, gdy dokupimy do nich nawiewniki.
Artykuł na ten temat znajdziesz tutaj.
22 powody, dla których warto mieć rekuperację
Prawidłowo zaprojektowany i rzetelnie wykonana rekuperacja, zapewnia komfort i oszczędności, które są nie do osiągnięcia w budynkach z wentylacją grawitacyjną.
Zdrowie: powody 1 – 4
- Powietrze bez smogu i alergenów
- Niska zawartość dwutlenku węgla przez całą dobę
- Brak niebezpiecznych dla zdrowia przeciągów
- Obniżenie zawartości wilgoci w powietrzu wewnętrznym: brak pleśni, grzybów na ścianach.
Komfort: powody 5 – 16
- Przewietrzanie w każdych warunkach pogodowych
- Kontrola ilości nawiewanego powietrza
- Podwyższenie standardu budynku
- Brak komarów i much
- Zdecydowanie mniej kurzu w domu
- Możliwość nawilżania powietrza
- Możliwość pełnej ochrony przed smogiem (elektrofiltr)
- Szybkie odprowadzenie niechcianych zapachów
- Możliwość montażu gruntowego wymiennika ciepła (dodatkowe chłodzenie latem i jeszcze większa sprawność rekuperatora zimą), systemu antysmogowego ALPHAclear.
- Brak zaparowanych okien i luster podczas kąpieli lub bardzo szybkie ich odparowanie.
- Budynek jest bezpieczniejszy zarówno wtedy, gdy jesteśmy w domu, jak i podczas nieobecności (brak konieczności otwierania okien).
- Możliwość odcięcia się od hałasu panującego na zewnątrz (nie ma konieczności otwierania okien).
Oszczędności: powody 17 – 22
- Niższe koszty ogrzewania domu (nawet o 50%) w porównaniu do wentylowanego budynku za pomocą went. Grawitacyjnej
- Możliwość zmniejszenia rozmiarów grzejników i mocy systemu grzewczego (nawet o 45% mniejsze zapotrzebowanie budynku na ciepło)
- Budynek jest energooszczędny (lepszy współczynnik energooszczędności w świadectwie energetycznym)
- Możliwość rezygnacji z budowy wszystkich lub części kominów do wentylacji grawitacyjnej
- Brak drogich okien z nawiewnikami i mikrowentylacją
- Spełnienie przez budynek Wymagań Technicznych 2021
Poradnik budowlany Ładny Dom pisze, że dzięki odzyskowi ciepła z usuwanego powietrza, zmniejszymy rachunki za ogrzewanie.
Wytyczne dla systemów wentylacji. Stowarzyszenie Polska Wentylacja
Zalecenia podane w tym dokumencie powinny być przestrzegane przez firmę instalacyjną. Dokument ten powstał, by inwestor potrafił poruszać się w gąszczu pseudofachowców i potrafił wybrać solidną firmę instalacyjną, która wykona u niego solidny system rekuperacji.
Warto zwrócić uwagę na protokół odbioru końcowego instalacji i zadbać, by każdy punkt został uczciwie zrealizowany przez instalatora.
7 czynności, które powinien zrobić instalator po zakończeniu montażu rekuperacji
- wyregulować instalację, tj. przepływy powietrza zgodnie z zaprojektowanymi ilościami: dla każdego pomieszczenia inne
- zaprogramować sterownik wg indywidualnego programu pracy systemu rekuperacji (dotyczy sterowników z możliwością programowania)
- przekazać protokół regulacji systemu wentylacji, w którym będą wydatki pracy systemu dla każdego pomieszczenia na poszczególnych biegach rekuperatora
- poinstruować, kiedy zmienić filtry i kiedy wykonać serwis urządzenia i instalacji
- poinformować inwestora, gdzie zamówić filtry i usługę serwisową
- pokazać, ak czyścić anemostaty nawiewne, by nie rozregulować systemu
- przekazać polską gwarancję na poprawne działanie urządzenia oraz instalacji
10 cech dobrego fachowca od rekuperacji
Rosnący popyt na usługi montażu rekuperacji spowodował, że za wykonawstwo często biorą się osoby, które do tej pory nie miały doświadczenia w kwestii instalacji rekuperacji, np. kafelkarze czy hydraulicy.
Po czym poznać fachową firmę instalacyjną
Zawsze zrobi projekt, a system wykona na jego podstawie
Bardzo ważne jest, by przed przystąpieniem do prac instalacyjnych, wykonany został projekt inżynierski systemu rekuperacji dla każdego domu indywidualny. Związane jest to z zapewnieniem odpowiednich ilości powietrza każdemu pomieszczeniu oraz dobraniu właściwych przepływów powietrza.
Wiąże się to również z zoptymalizowaniem tras prowadzenia kanałów (by uniknąć niepotrzebnej zabudowy), a także ich średnicami oraz umiejscowieniem punktów nawiewnych i wywiewnych (dla komfortu w trakcie użytkowania systemu).
Samo zaprojektowanie systemu rekuperacji to jednak nie wszystko: potem, na etapie montażu, fachowiec trzyma się zaprojektowanych tras prowadzenia kanałów i ich średnic.
Zdecydowanie odradzi wykonanie instalacji z aluminiowych miękkich przewodów
Instalacja wykonana z niezaizolowanych miękkich przewodów, tzw. flexów, które mogą posłużyć do podłączenia okapu lub innych odciągów miejscowych, jest błędem. Takie przewody – prócz tego, że generują duże opory przepływu – mają nierówną budowę wewnętrzną, co stanowi idealne miejsce na odkładanie się zanieczyszczeń.
Kanałów miękkich nie można także wyczyścić, gdyż pod wpływem szczotek uległyby one całkowitemu zniszczeniu. Ich montaż jest również obarczony dużym prawdopodobieństwem uszkodzenia i powstania dużych oporów w miejscach zagięć. W przypadku wentylacyjnych kanałów stalowych, z których powinna być zbudowana instalacja wentylacyjna w domu, takiego niebezpieczeństwa nie ma. Nie ma, bo kanały są sztywne. Używa się także specjalnych kształtek, np. kolan, które wymuszają prowadzenie instalacji pod odpowiednim kątem.
Zaizoluje kanały wentylacyjne i prawidłowo je zamontuje
Zastosuje rekuperator o odpowiedniej mocy
Wyreguluje system zgodnie z projektem
Po rozprowadzeniu w domu siatki kanałów i po montażu rekuperatora, należy wyregulować system zgodnie z zaplanowanymi parametrami. Pozwoli to uzyskać optymalny komfort klimatyczny w pomieszczeniu przy maksymalnych oszczędnościach na ogrzewaniu.
Podczas regulacji systemu nie tylko ustawia się prawidłowe wartości w rekuperatorze, ale również ustawia anemostaty nawiewne i wywiewne sprawdzając ich pracę specjalistycznym urządzeniem, tzw. anemometrem.
Doradzi montaż maksymalnie szczelnych okien i drzwi zewnętrznych
Zaplanuje montaż rekuperatora w ogrzewanym pomieszczeniu
Zaleci wykonać podcięcia w drzwiach wewnętrznych (lub otwory)
Aby zapewnić wystarczający przepływ powietrza wewnętrznego w domu z rekuperacją, należy wykonać podcięcia pomiędzy dolną krawędzią drzwi a podłogą. Przekrój szczeliny powinien wynosić co najmniej 80cm². Dopływ powietrza wewnętrznego do kuchni, łazienek, WC i pomieszczeń gospodarczych takich jak garderoba, spiżarnia powinien być zapewniony przez szczeliny o przekroju netto min 200 cm².
Należy również zadbać, by dywany czy wykładziny z wysokim włosiem nie zamknęły przepływów. Opisana sytuacja nie dotyczy pomieszczeń, które mają i nawiew, i wywiew w tym samym pomieszczeniu, jednak takie rozwiązanie w domach spotykane jest rzadko, ponieważ wymusza niepotrzebne przewymiarowanie instalacji.
Zachowa dostęp do przewodów wentylacyjnych i do rekuperatora
Poleci dostosowanie projektu ogrzewania z pompą ciepła i klimatyzacji do domu z rekuperacją
Dom z rekuperacją ma dużo niższe zapotrzebowanie na ciepło niż dom z wentylacją grawitacyjną. Jeżeli pierwotnie projekt domu przewidywał standardową wentylację grawitacyjną, przyjęte parametry obliczeniowe dotyczyły strat ciepła dla takiej wentylacji. Są one dużo za wysokie w stosunku do systemu wentylacji nawiewno-wywiewnej z odzyskiem ciepła.
Przystępując więc do wykonania systemu grzewczego, dobrze jest adaptować projekt ogrzewania tak, by jego parametry dostosować do rekuperacji dobierając niższą moc urządzenia grzewczego (największe oszczędności inwestycyjne są na pompie ciepła, nieco niższe na piecu gazowym) oraz mniejsze grzejniki czy mniejszą ilość pętli ogrzewania (w przypadku ogrzewania płaszczyznowego).
Podobnie rzecz ma się z klimatyzacją, w projekcie której trzeba uwzględnić fakt, że dom posiada rekuperację. Raz z powodu odzysku chłodu, jaki następuję w okresie letnim na rekuperatorze, dwa z uwagi na odpowiednie umiejscowienie punktów nawiewnych i wywiewnych wentylacji, które nie powinny kolidować z punktami nawiewnymi systemu klimatyzacji.
