Budowa domu z rekuperacją – fotoreportaż

W artykule znajdziesz

  1. Decyzja o montażu rekuperacji
  2. Projekt i wybór firmy instalacyjnej
  3. Fundamenty i ściany
  4. Dach
  5. Montaż okien
  6. Montaż rekuperacji
  7. Montaż zewnętrznej instalacji do GWC
  8. Sufity i anemostaty
  9. Montaż rekuperatora
  10. Podcięcia w drzwiach wewnętrznych
  11. Filtry w rekuperatorze i podsumowanie

Zbudowałam dom z rekuperacją. Fotografowałam każdy jego etap. Teraz chcę to Wam pokazać. Nowoczesny dwukondygnacyjny z dwuspadowych dachem. Powierzchnia użytkowa 154,7 m2.

Projekt Zx43 http://www.z500.pl/projekt/zx43 Oryginalnie zaprojektowano w nim wentylację grawitacyjną, konieczna więc była zmiana w projekcie na rekuperację (wentylację mechaniczną z odzyskiem ciepła).

Dom z rekuperacja

Wizualizacja domu ze strony architekta, firmy Z500.

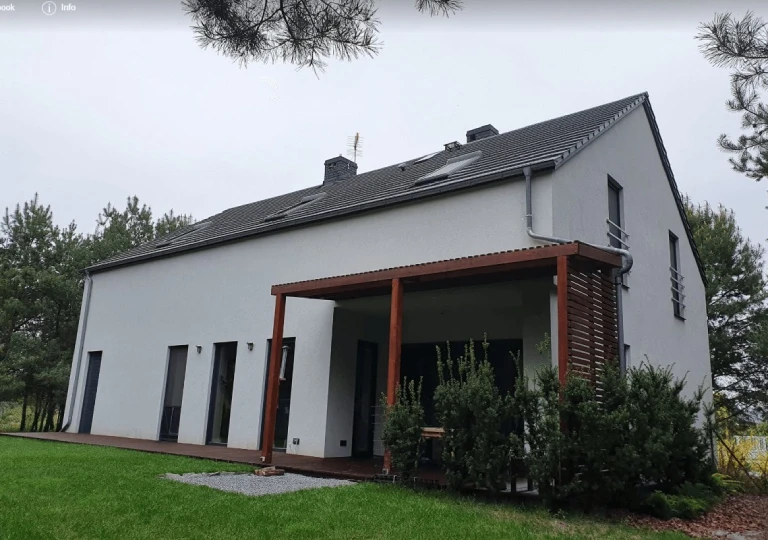

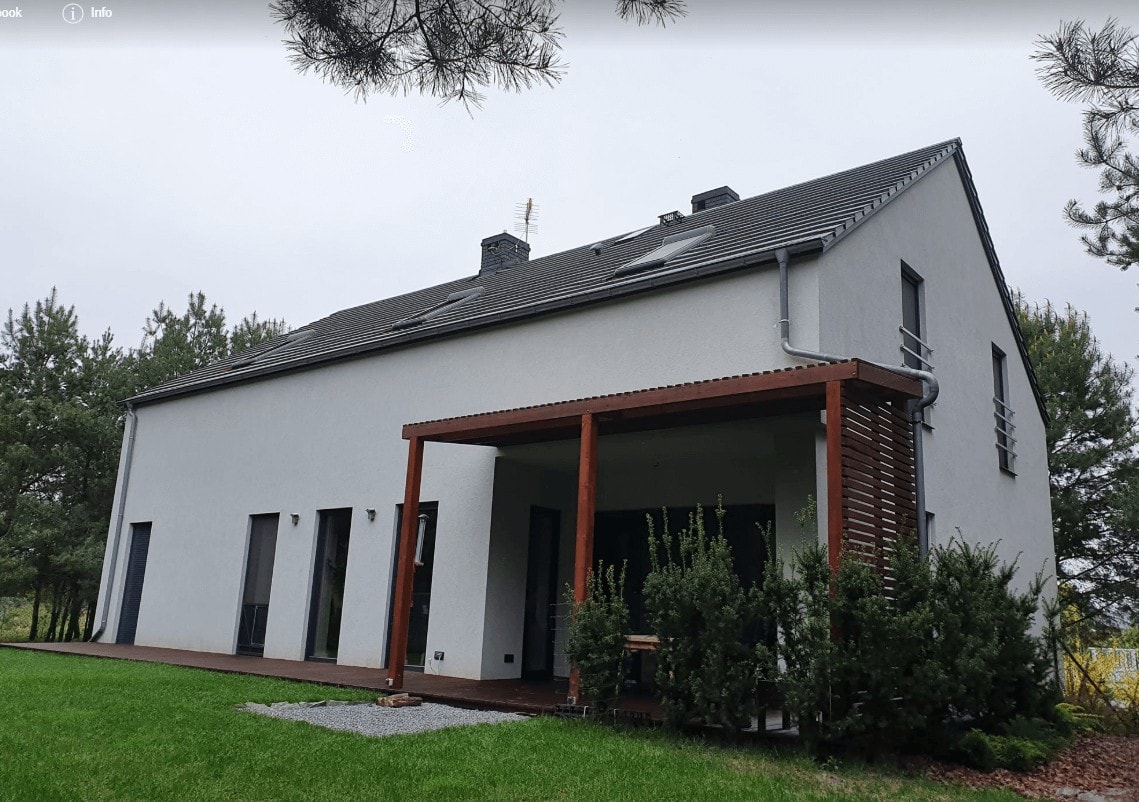

Dom z rekuperacja realizacjaDom w realu.



Poniżej przedstawiamy kolejne etapy budowy domu z rekuperacją: od projektu po zamieszkanie.



Decyzja o montażu rekuperacji

Decyzja została podjęta. Czas nieciekawy: środek jesieni, zapowiedź rychłej zimy. Wszyscy pukali się w głowę: teraz?!! TERAZ! Najpierw wycinanie choinek (jak się potem okazało, wycięłam ich za dużo), potem geodeta i ekipa od fundamentów – szło jak z płatka. Od początku wiedziałam, że chcę mieć w swoim domu rekuperację. Znam z bloku kłopoty z wentylowaniem pomieszczeń, poranny zaduch w sypialni, skroploną wodę na szybach i dylemat: uchylić okno i pooddychać czy mieć w miarę niskie rachunki za ogrzewanie? Moje wybory były różne. A potem przyjechała mama i zakleiła taśmą i folią wszystkie kratki wywiewne, bo wiało przez nie zimne powietrze… i zrobił się totalny termos. Rekuperacja być musiała. Chciałam, by była i nie pomyliłam się w tym wyborze ani o milimetr.

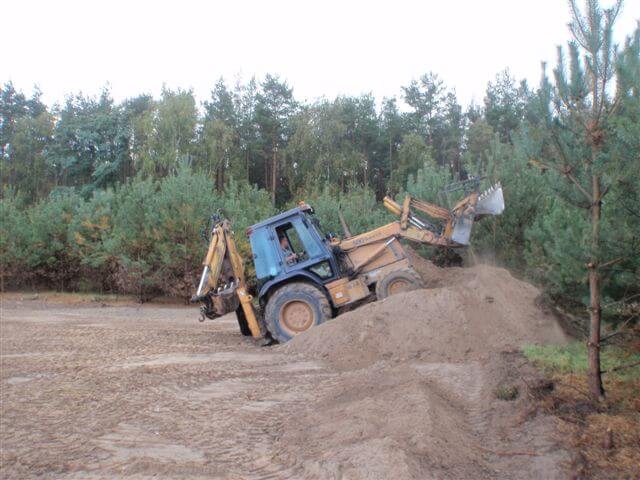

Budowa domu z rekuperacja fotoreportaz 1Wyrównywanie terenu pod budowę domu z rekuperacją.

Projekt i wybór firmy instalacyjnej

Projekt domu był przygotowany na zwykłą wentylację grawitacyjną. Jednocześnie jednak pozostałe elementy: grubość ścian i izolacji, ciepły fundament, trzyszybowe okna czyniły z niego dom energooszczędny. Rekuperacja więc sama się prosiła, by tego ciepła nie tracić przez tradycyjne murowane kominy do wentylacji grawitacyjnej.

W pierwszej więc kolejności wybrałam firmę instalacyjną, która przygotowała mi projekt rekuperacji, by od początku iść w dobrą stronę. Część szachtów kominowych została zlikwidowana, ale niestety w przypadku tego domu nie udało się zlikwidować żadnego komina i musiały zostać dwa, które były projektowane także z wentylacją grawitacyjną: jeden spalinowy do kotła gazowego, drugi do kominka w salonie. Udało się jedynie je nieco odchudzić – zawsze coś…

Fundamenty i ściany

I w końcu murarze zaczęli stawiać pierwsze bloczki na ściany fundamentowe. Potem ociepli je styropianem i na budowę zajechały dwie opasłe gruszki z betonem, by zalać fundamenty. Kilka dni przerwy i mury mogły piąć się do góry: na tym etapie wszystko idzie bardzo szybko.

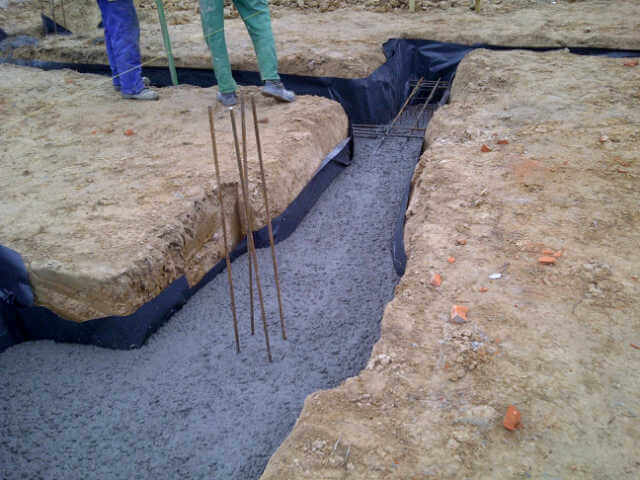

Budowa domu z rekuperacja fotoreportaz 2Etap fundamenty. Ponieważ chciałam też zamontować gruntowy wymiennik ciepła, etap zero związany z wykonaniem przejść prze fundamenty był już bardzo blisko…

Gdy stały już wszystkie ściany, a kolejne gruszki z betonem do zalania stropów były już zamówione, zaczęłam na poważnie zastanawiać się nad gruntowym wymiennikiem ciepła. Dodatkowa pomoc dla rekuperatora, darmowa energia z ziemi, na parterze budynku zastępuje niemal klimatyzację, w zimie przy dużych mrozach dodatkowo wspomaga system antyzamrożeniowy, a dzięki temu powietrze do urządzenia trafia już wstępnie ogrzane… bardzo mnie to interesowało.

Koszty… obecnie jeszcze budżet nie ucierpiał tak bardzo, szliśmy zgodnie z kosztorysem (dopiero potem znacznie się od niego oddaliliśmy :cry:) więc teraz albo nigdy! Decyzja o gruntowym wymienniku ciepła zostaje podjęta na tak.

Budowa domu z rekuperacja fotoreportaz 3Przejście przez ścianę fundamentową do GWC (gruntowego wymiennika ciepła).

Należało wykuć dziurę w posadzce, przebić się przez ścianę fundamentową i przeprowadzić przez nią dwie zwykłe rury pvc do późniejszego wyprowadzenia przez nie rur z glikolem (medium transportujące energię w glikolowy wymienniku ciepła). Za domem mieliśmy jeszcze spory kawałek działki, więc z miejscem na ułożenie 200 mb rur z glikolem nie było problemu. Do pokonania jeszcze okalający tył domu taras (musieliśmy rurami pvc wyjść poza jego obrys i zrobić delikatny spadek w kierunku ogrodu). Rury wyprowadzające zostają dokładnie zaślepione i mogą teraz czekać na instalatora rekuperacji.

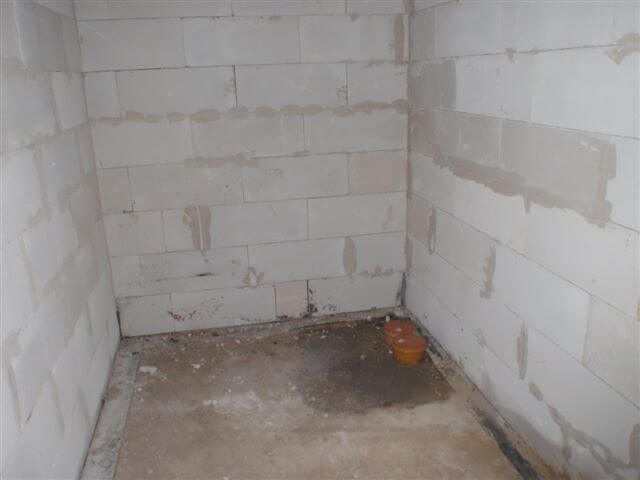

Budowa domu z rekuperacja fotoreportaz 4Wyjście rur do GWC w pomieszczeniu, gdzie będzie stała wewnętrzna jednostka gruntowego wymiennika ciepła razem z rekuperatorem, czyli pomieszczenie zwane przez domowników 'rekuperatorownią’.

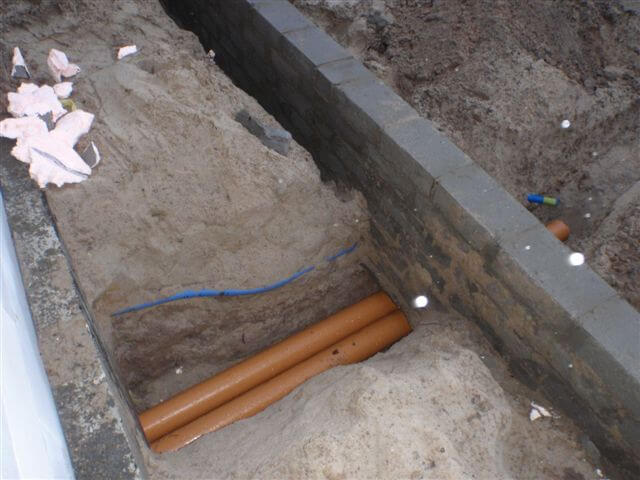

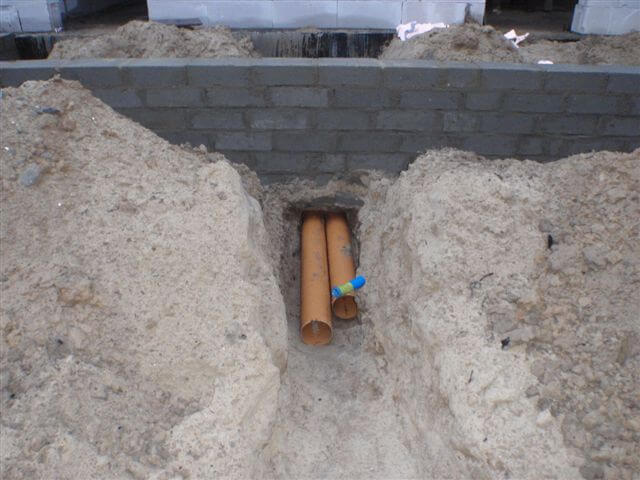

Budowa domu z rekuperacja fotoreportaz 5Wyjście ze ściany fundamentowej i przejście pod tarasem rur pcv do montażu gwc.

Dach

Cały parter gotowy, pomieszczenia na górze także. Oczywiście nie obyło się bez zmian w projekcie. Górną małą toaletę przekształciłam w łazienkę dla dzieci (trzecią w domu). Zrobiłam też prywatne wejście do łazienki z mojej sypialni likwidując jednocześnie drzwi do niej z korytarza przy schodach. Przyszedł czas na cieślę: solidny chłop! Choć chwyciły mrozy obiecał, że póki krew w żyłach nie zamarznie, pracy się podejmie1 Prawdziwy rzemieślnik – taki od serca!
Dach zaczął być dachem już po kilku dniach. Zdecydowałam się na pełne deskowanie strony wewnętrznej – tak jest solidniej. Na górze zrobiło się ciemno…

D

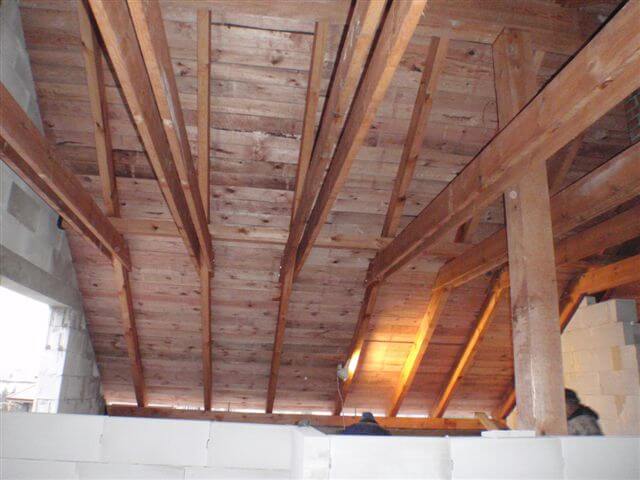

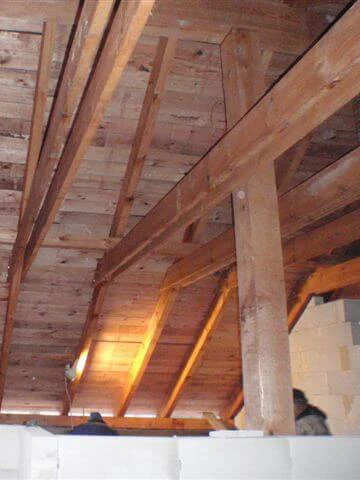

Budowa domu z rekuperacja fotoreportaz 6Solidne, pełne deskowanie dachu. Ostanie chwile pełnego widoku dachu od środka. Za chwilę zostanie ułożone ocieplenie dachu między krokwiami i płyty w suficie.

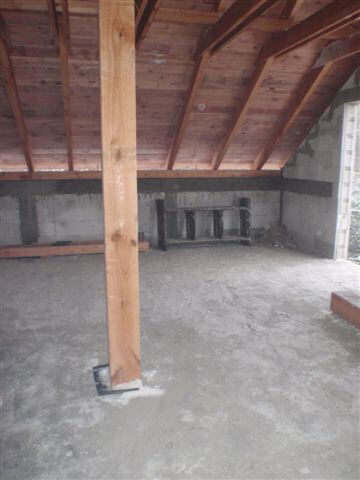

Budowa domu z rekuperacja fotoreportaz 7Jeden z pokoi dzieci na górnej kondygnacji.

Montaż okien

Uparłam się na ciepły montaż okien w strefie izolacji budynku. Takie montaże wciąż jeszcze rzadko robi się w Polsce, ale uchodzą za mega ciepłe, tj. wykluczają jakiekolwiek mostki termiczne, bo cała ościeżnica okna jest położona w strefie izolacji budynku (w wełnie lub styropianie) zamocowana na specjalnych kotwach. Zamontowane okno w budynku bez ocieplenia wygląda wtedy jakby wystawało poza ściany. Do tego specjalne folie paroprzepuszczalne i izolacyjne i jest super ciepło. Po długich poszukiwaniach, w końcu udało się znaleźć ekipę.

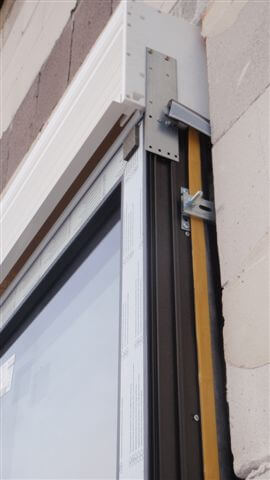

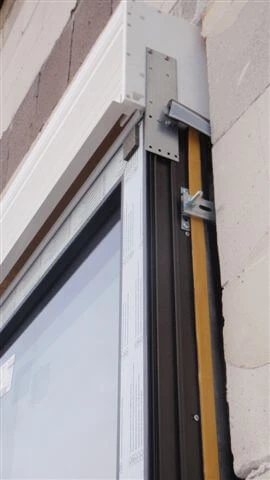

Budowa domu z rekuperacja fotoreportaz 8Ościeżnica okien wystaje poza mury: docelowo będzie osadzona w warstwie ocieplenia ścian.

Cena takiego montażu nie pozostawia wątpliwości, że człowiek zna się na rzeczy… ale sama chciałam!  Montaż parapetów gratis! Całe dwie sztuki… potem okaże się, że to minus tego projektu: nie ma gdzie stawiać ukochanych kwiatów! W cenie są już wszystkie materiały: kotwy, konsole, taśmy, śruby, pianka, folia. Cały montaż potrwa 2 dni. Na razie zastosuje tylko kotwy (szczeliny wypełnimy wełną), wszystkie pianki i folie dopiero, jak będzie cieplej. Zależało mi na tym, bo ciągle przesuwam prace instalacyjne (elektryka, no i montaż instalacji rekuperacji)… aż do momentu zamknięcia budynku.

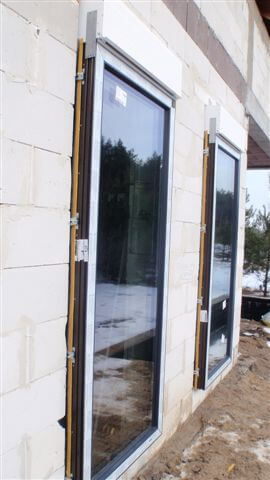

Budowa domu z rekuperacja fotoreportaz 9Udało się! Wszystkie okna wstawione.

Montaż rekuperacji

Na dniach wchodzi ekipa instalatorów od rekuperacji. Pierwszy etap prac to montaż kanałów wentylacyjnych. Dwie osoby będą pracowały przez 3 – 4 dni. Należy dociąć stalowe rury spiro, połączyć je taśmą (będą je dogrzewać nagrzewnicą, by taśma osiągnęła 100% swoich możliwości adhezyjnych), przyciąć i zamocować pasy wełny mineralnej do izolacji kanałów, stabilizować kanały opaskami. Wykonają też przejścia przez stropy w miejscach, gdzie wymaga tego projekt.

Niestety, nie udało mi się zrobić tych przejść wcześniej, a można było! Teraz trzeba wiercić, ale instalatorzy zapewniają, że to żaden problem. Na końcu prac zaślepią wszystkie końcówki kanałów folią, by nie dostały się do nich żadne nieczystości i niechciani lokatorzy (myszy, ptaki). Z uruchomieniem systemu i montażem rekuperatora czekam do momentu, gdy ściany będą już pomalowane. W międzyczasie zlecam wykonanie wykopu pod ułożenie rur do gwc.

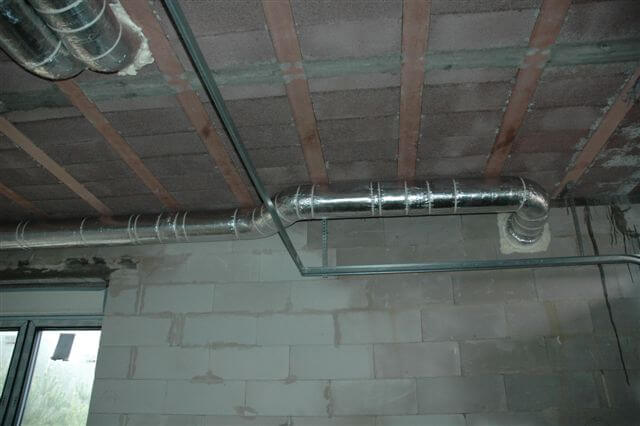

Budowa domu z rekuperacja fotoreportaz 10Kanał główny, który prowadzony jest od rekuperatora do wyrzutni: otworu w elewacji budynku, którym zużyte powietrze jest wyrzucane na zewnątrz.

Pierwszy etap montażu systemu rekuperacji zakończony. Szybko poszło. Są już wykonane wszystkie przejścia przez stropy, wszystkie kanały rozprowadzone. Uważałam, że projekt był już mało inwazyjny, ale to, co jeszcze inżynier poprawił już po wizycie na budowie (tak wymanewrował poprowadzenie kanałów), to już majstersztyk! Kanały do rekuperacji będą pięknie schowane… więc robiłam im zdjęcia przed zabudową, póki je jeszcze widać….

Do zabudowy pozostały tylko dwa miejsca przy skosach w pokojach na górze, krótki odcinek w górnej łazience przy mojej sypialni oraz jeden w przedpokoju na dole. Genialnie! Cała reszta schowana w dwóch szafach i garderobie.

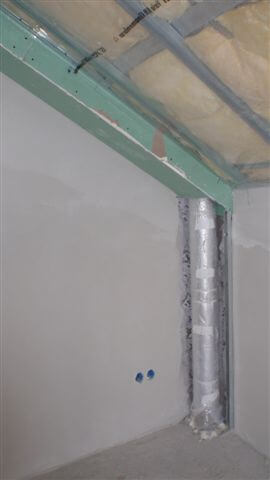

Budowa domu z rekuperacja fotoreportaz 11Fragment kanału stalowego do zabudowy: przejście instalacji z poddasza nieużytkowego na dolną kondygnację.

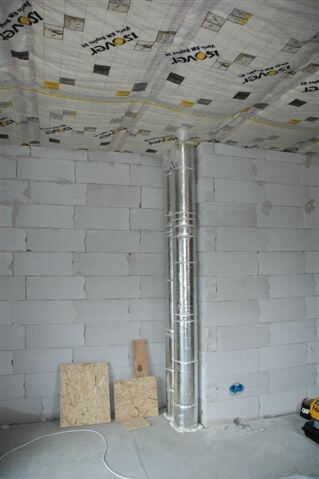

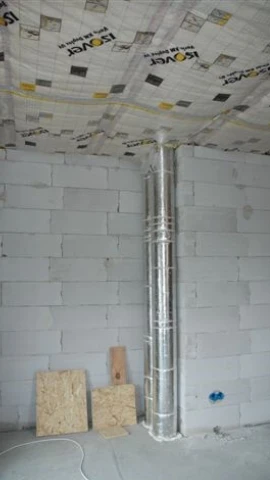

Budowa domu z rekuperacja fotoreportaz 12Ten pionowy kanał wentylacyjny schodzi z poddasza nieużytkowego na dolną kondygnację. Idealnie ukryję go w zabudowie szafy!

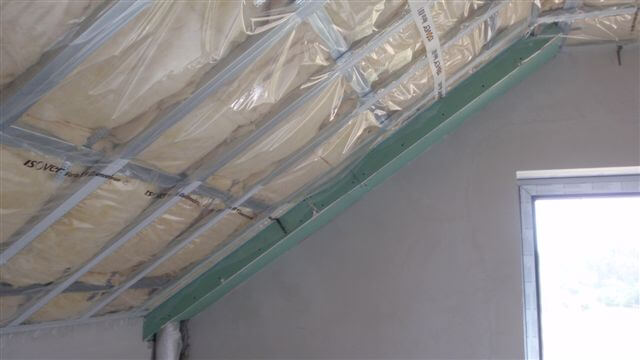

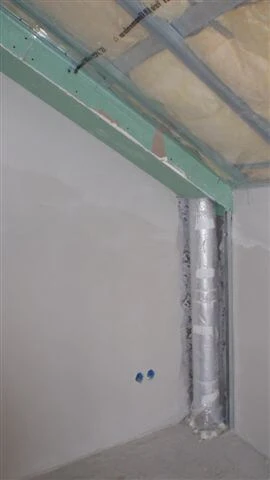

Budowa domu z rekuperacja fotoreportaz 13Drugi i ostatni kanał wentylacyjny w pokojach, który wymaga zabudowy płytą g-k.

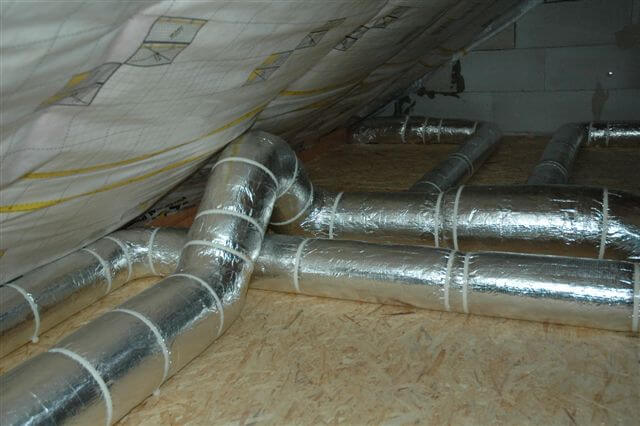

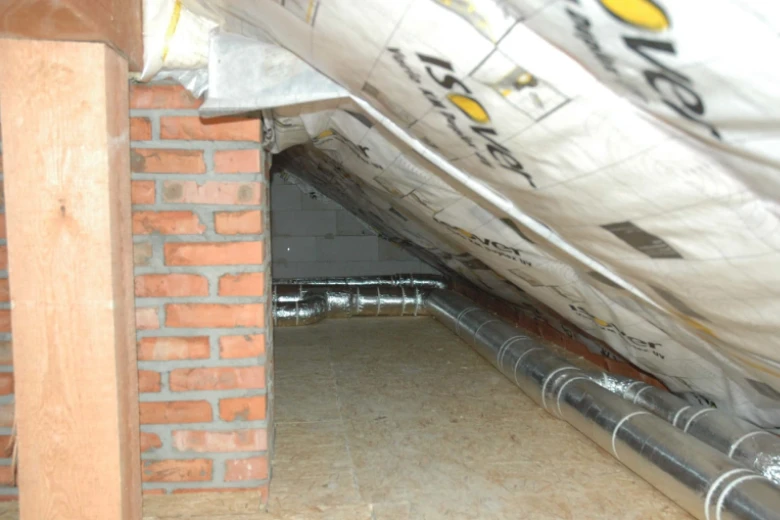

Budowa domu z rekuperacja fotoreportaz 14Tak wygląda poddasze nieużytkowe: główne kanały wentylacyjne położone głównie przy skosach, by oszczędzić miejsce magazynowe na poddaszu.

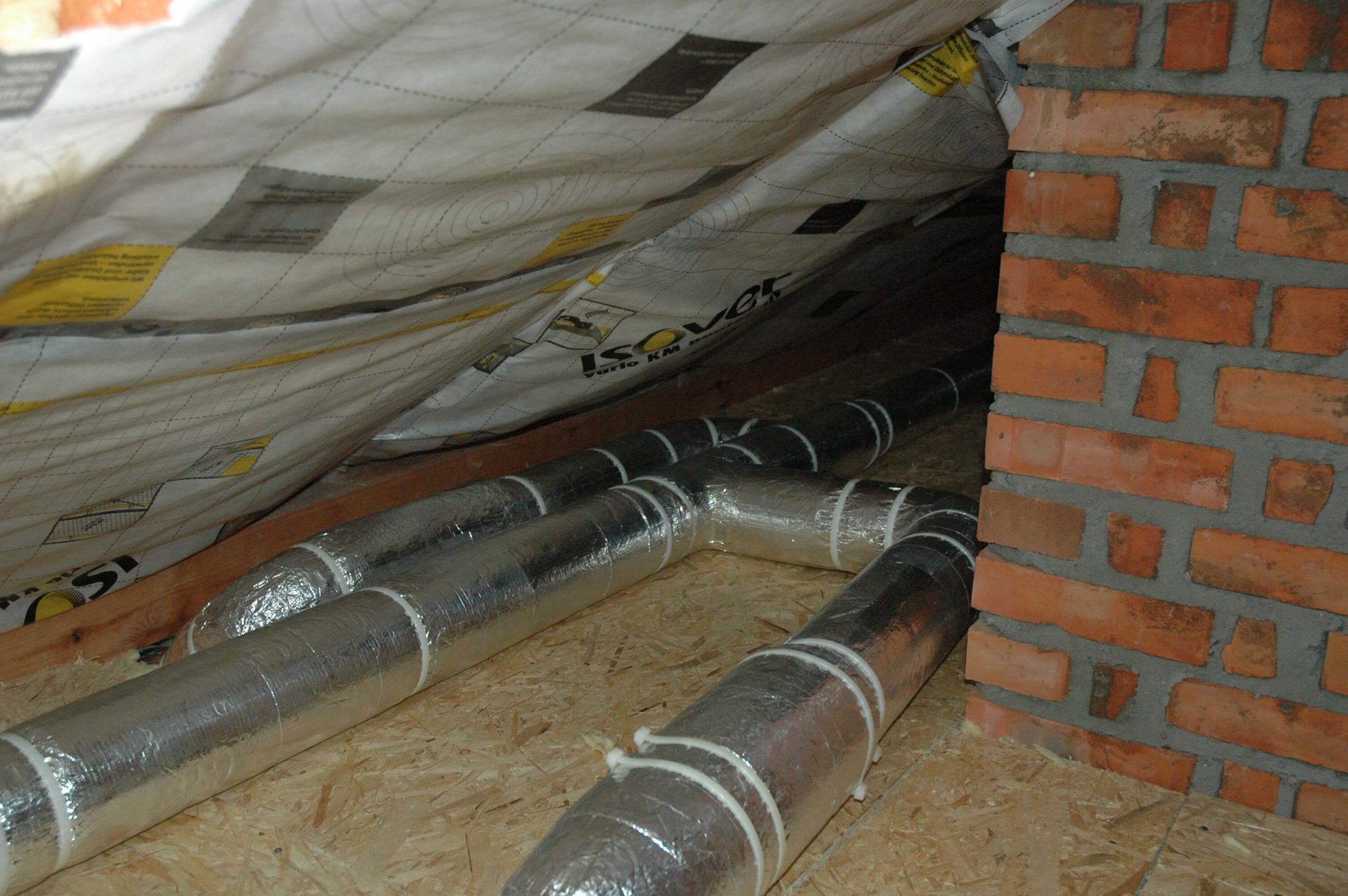

Budowa domu z rekuperacja fotoreportaz 15 scaledWiększość kanałów wentylacyjnych prowadzona jest na poddaszu nieużytkowym.

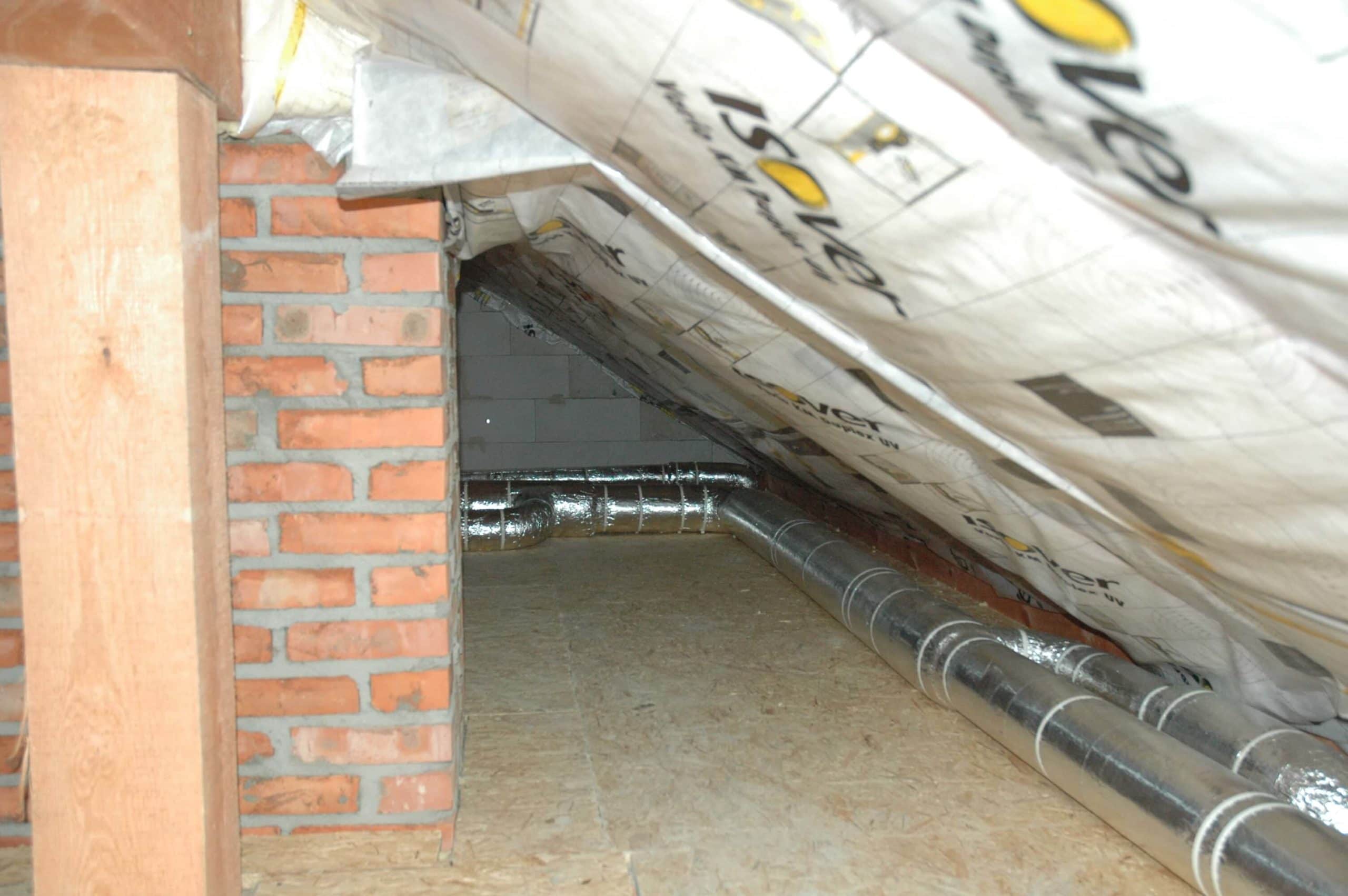

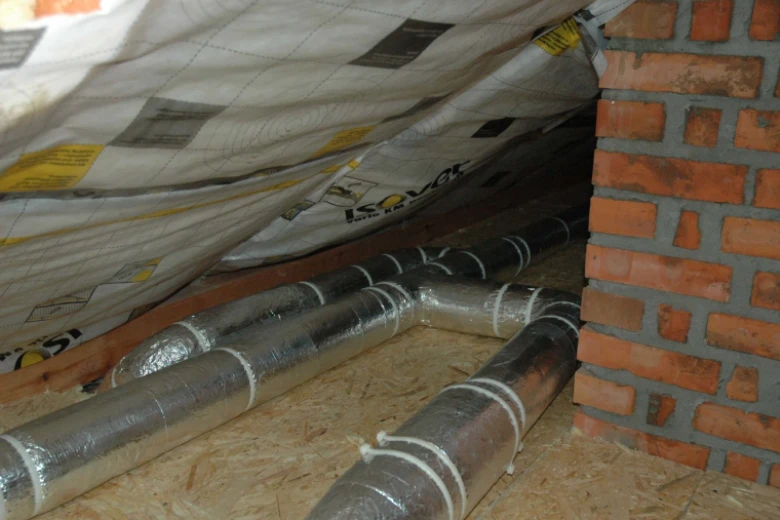

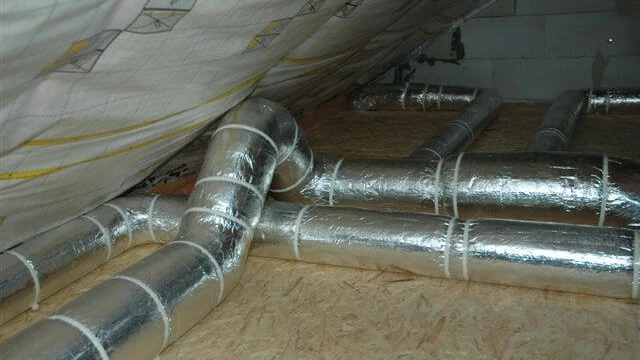

Budowa domu z rekuperacja fotoreportaz 16 scaledStalowe izolowane kanały rekuperacji na poddaszu.

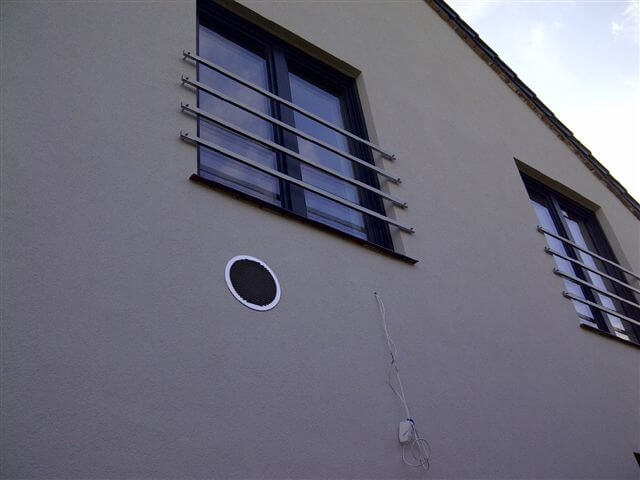

Budowa domu z rekuperacja fotoreportaz 17Wyrzutnia.

Montaż zewnętrznej instalacji do GWC

Wykop przygotowany: rury, w których popłynie glikol układane są na głębokości około 2,5 m. Panuje tam mniej więcej stała temperatura około plus pięciu stopni. Glikol krążąc w tej instalacji, ogrzewa się, bądź ochładza i przekazuje energię (chłód lub ciepło) do rekuperatora. Dzięki tak pozyskanej energii powietrze zanim trafi jeszcze do rekuperatora, zostaje opracowane. To wspaniała pomoc dla rekuperatora. I to za darmo! Energia prosto z gruntu!

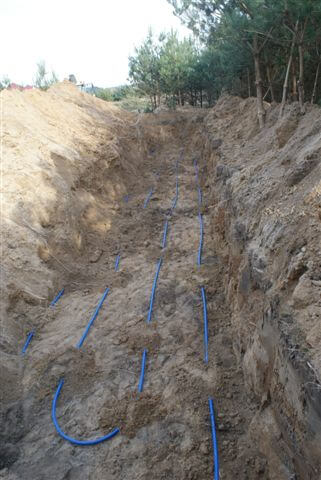

Budowa domu z rekuperacja fotoreportaz 18Rurki z glikolem zostaną zakopane w ziemi.

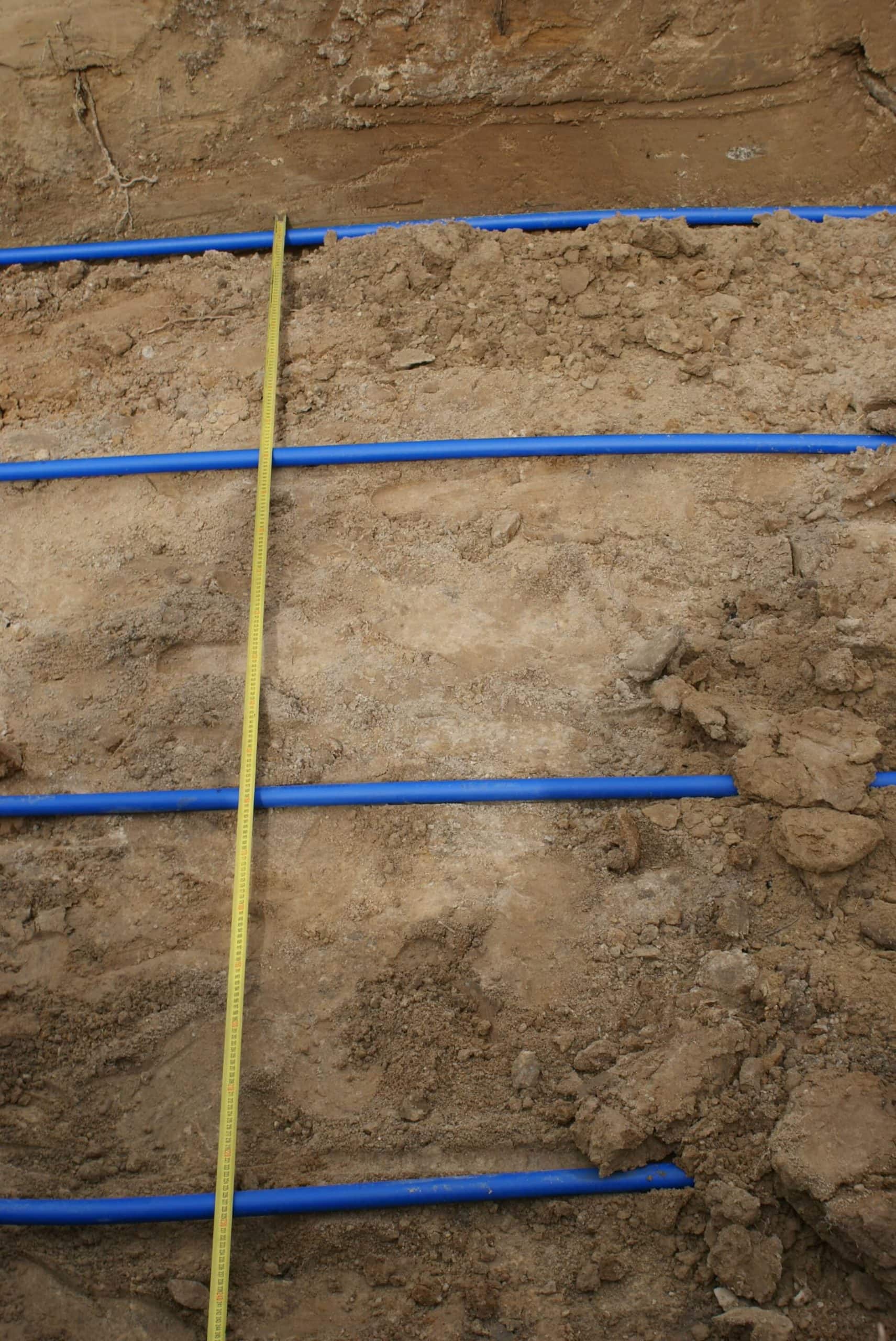

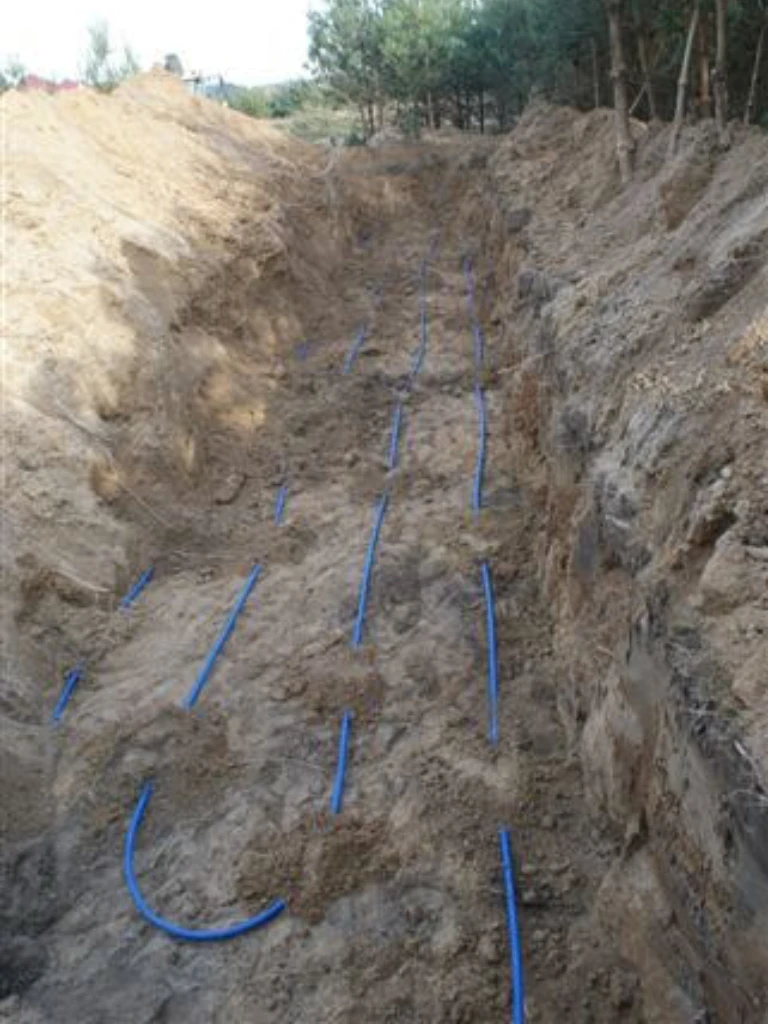

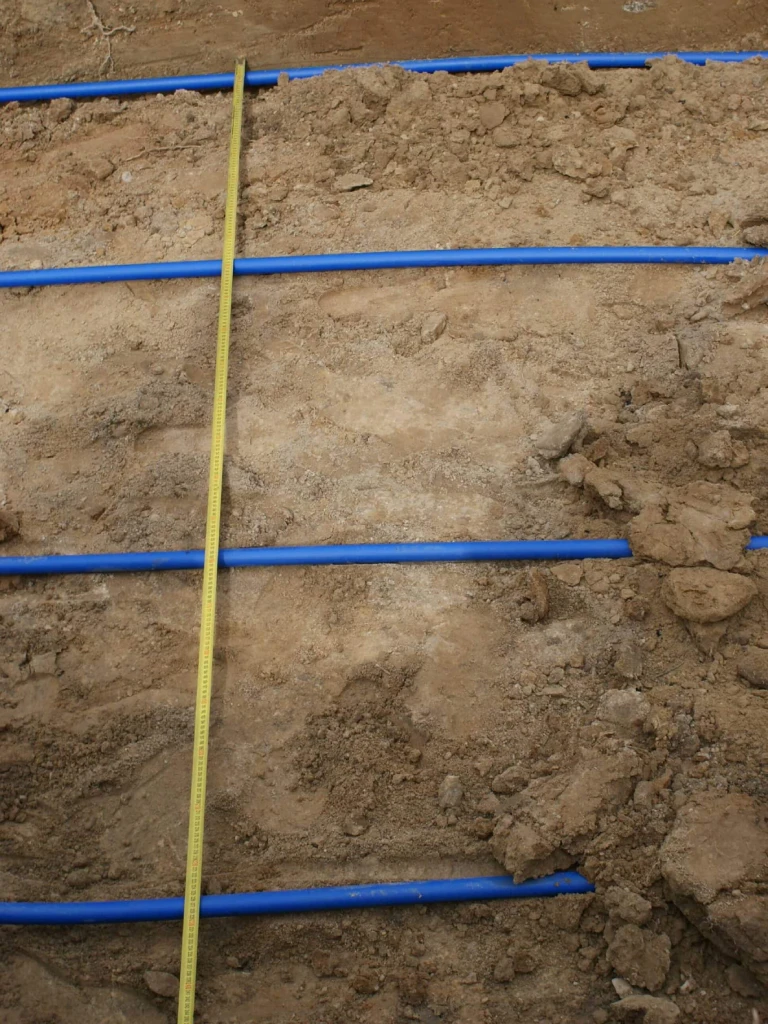

Budowa domu z rekuperacja fotoreportaz 19 scaledUłożenie zewnętrznej instalacji gruntowego wymiennika ciepła w ziemi.

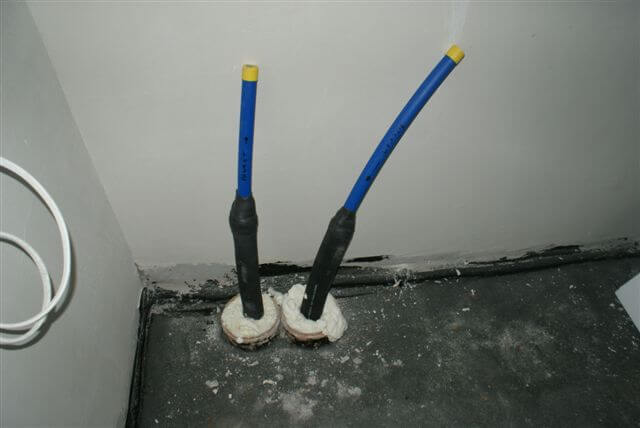

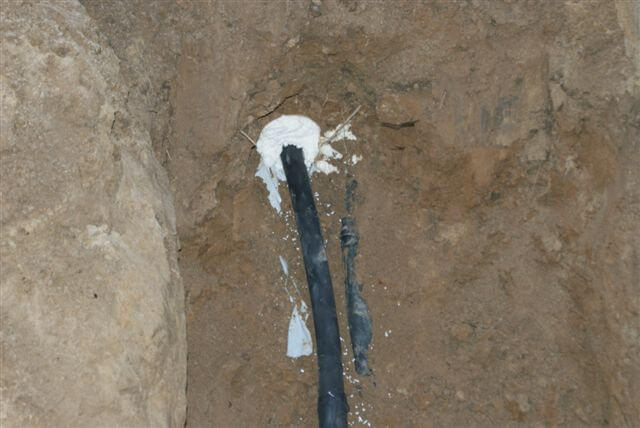

Budowa domu z rekuperacja fotoreportaz 20A tak rurki z GWC wyglądają po przejściu przez fundament, posadzkę w pomieszczeniu 'rekuperatorowni’.

Budowa domu z rekuperacja fotoreportaz 21Pomarańczowe rury pcv wyrzucone: służyły tylko do zajęcia miejsca na właściwą instalację zewnętrzną GWC.

Sufity i anemostaty

Wszystkie sufity osiągnęły już swój ostateczny kształt i wysokość. Widać na nich końcówki kanałów do rekuperacji – jeszcze bez anemostatów.

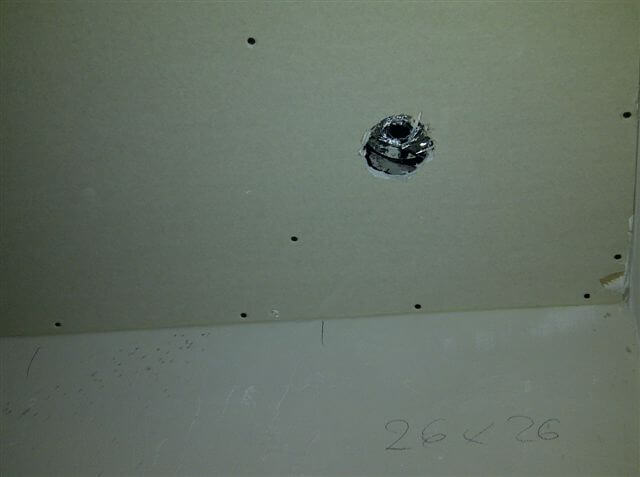

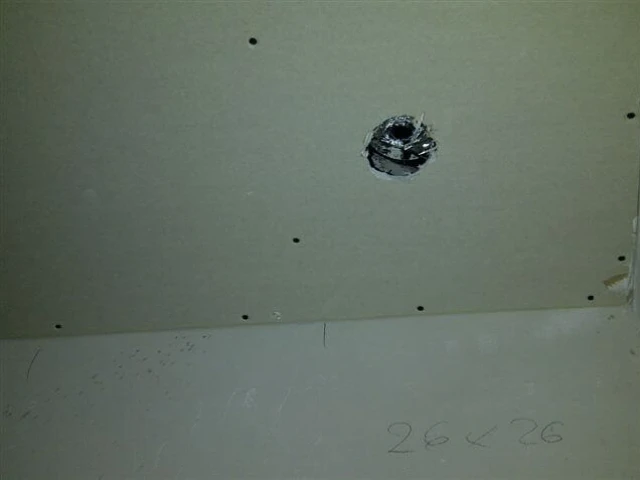

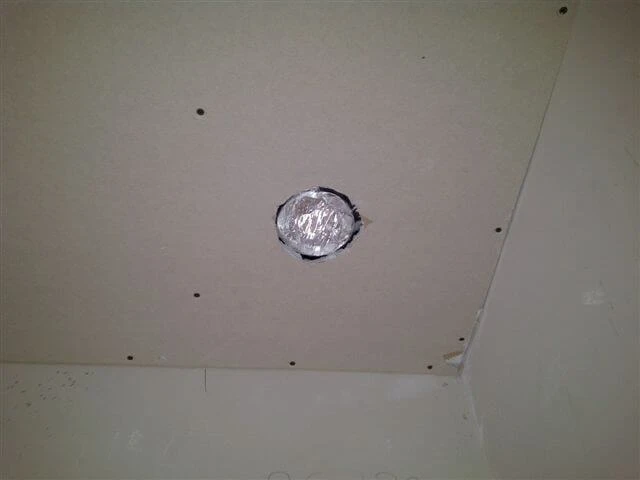

Budowa domu z rekuperacja fotoreportaz 22Tak wygląda otwór przygotowany pod montaż anemostatu nawiewnego w pokoju.

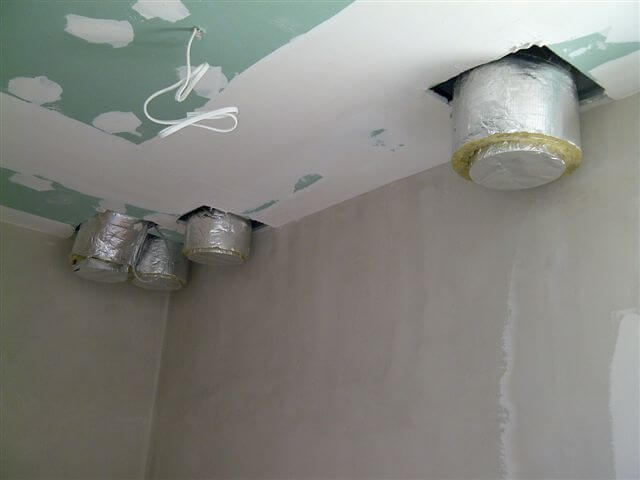

Budowa domu z rekuperacja fotoreportaz 23Kanały przygotowane na montaż rekuperatora w pomieszczeniu 'rekuperatorowni’.

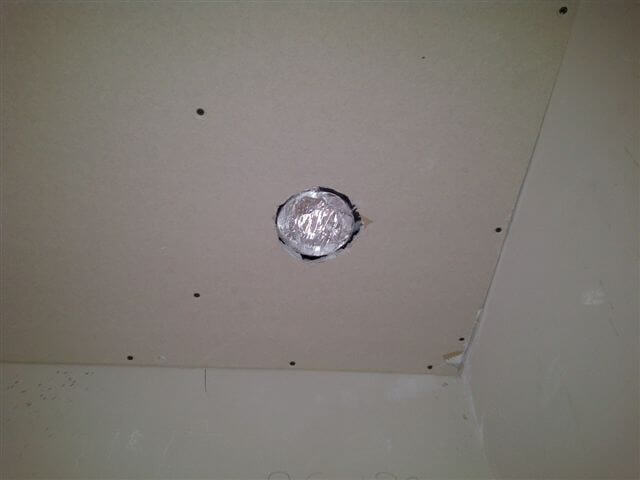

Budowa domu z rekuperacja fotoreportaz 24Wiatrołap i otwór pod anemostat wywiewny przygotowany na montaż po zakończeniu prac tynkarsko-malarskich.

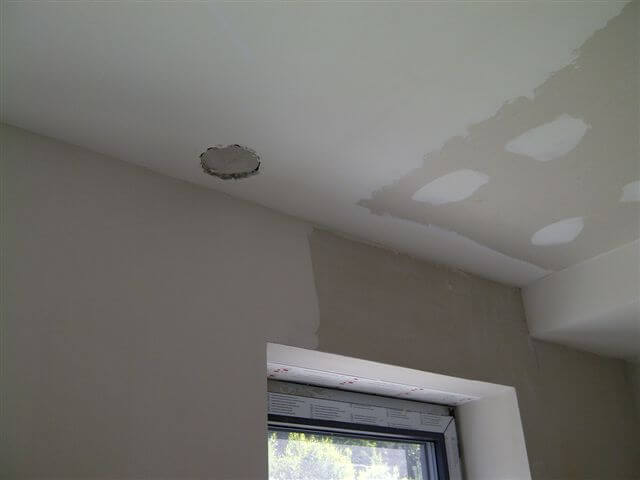

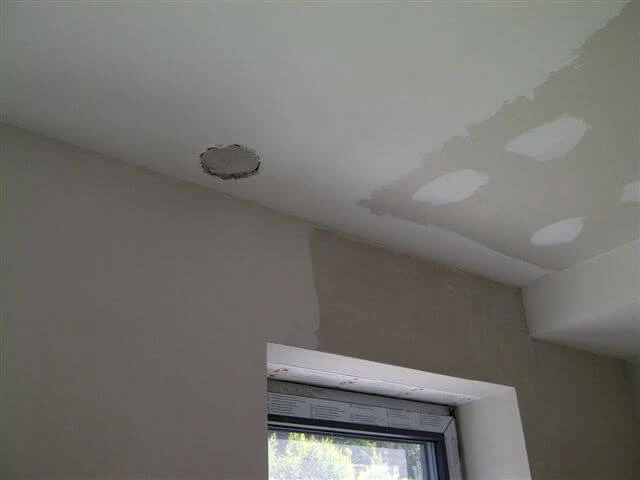

Budowa domu z rekuperacja fotoreportaz 25Kuchnia: otwór przygotowany pod anemostat wyciągowy.

Montaż rekuperatora

Po wyszpachlowaniu ścian i pomalowaniu sufitów nadchodzi czas montażu anemostatów i rekuperatora (AERIS 550 VV LUXE) i gruntowego glikolowego wymiennika ciepła Comfofond L-500. Nie wszystkie anemostaty zostały zamontowana, część czeka na przycinanie (były zrobione do sufitów podwieszanych, z których częściowo zrezygnowałam).

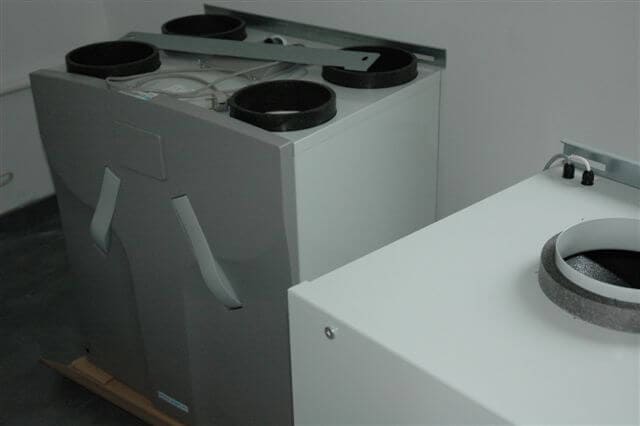

Budowa domu z rekuperacja fotoreportaz 26Sprzęt gotowy do montażu: rekuperator AERIS 550 oraz GWC.

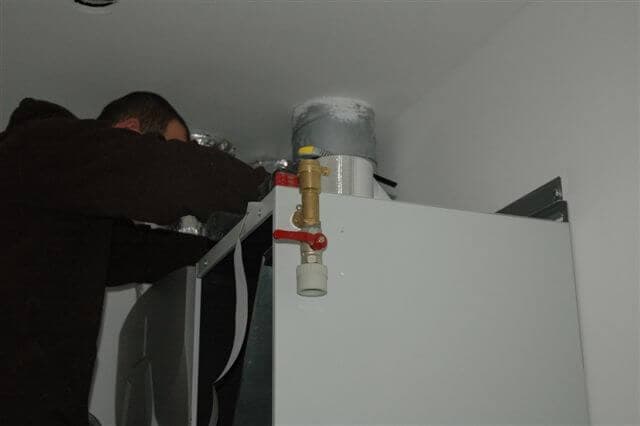

Budowa domu z rekuperacja fotoreportaz 27Rekuperator i gwc zostały podwieszone na ścianie. W niewielkim pomieszczeniu gospodarczym oznacza to sporo dla mnie więcej miejsca na podłodze.

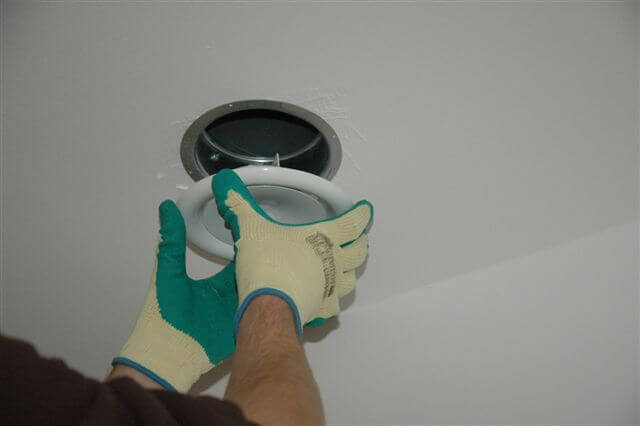

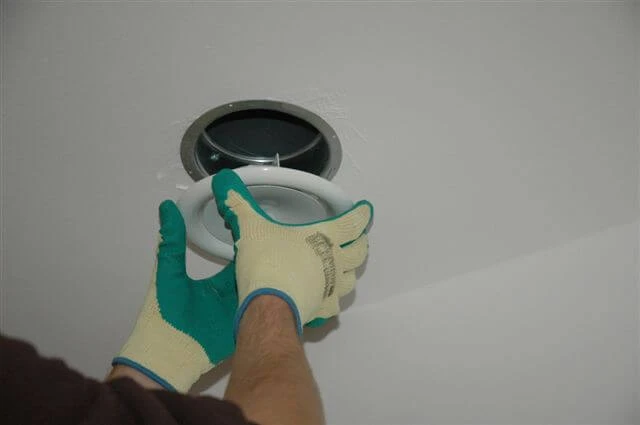

Budowa domu z rekuperacja fotoreportaz 28Montaż anemostatów do sufitów i ściany (w dolnej łazience anemostat wyciągowy umieszczony jest w ścianie, w pozostałych przypadkach zawsze na sufitach).

Jestem już szczęśliwą użytkowniczką rekuperacji. Trochę ją słychać! Na drugim i trzecim biegu (intensywne przewietrzanie) słychać wyraźny szum, choć nie wiadomo, skąd dochodzi…jest rozproszony. Natomiast na pierwszym biegu, na którym rekuperator pracuje najczęściej nie słychać nic. Przy deszczu uderzające krople o dachowe okno były od niego głośniejsze, więc nie ma tragedii. Przez całą noc w sypialni było pięknie i świeżo, rano też: nie trzeba wietrzyć. W pokoju dzieci również pięknie rześko. Mam poczucie dobrze zainwestowanych pieniędzy.

Wciąż czekamy na uruchomienie GWC: są jakieś nieszczelności w instalacji. Choć rekuperacja może działać bez niego, wolę, by już był. W końcu się udało. Działa!

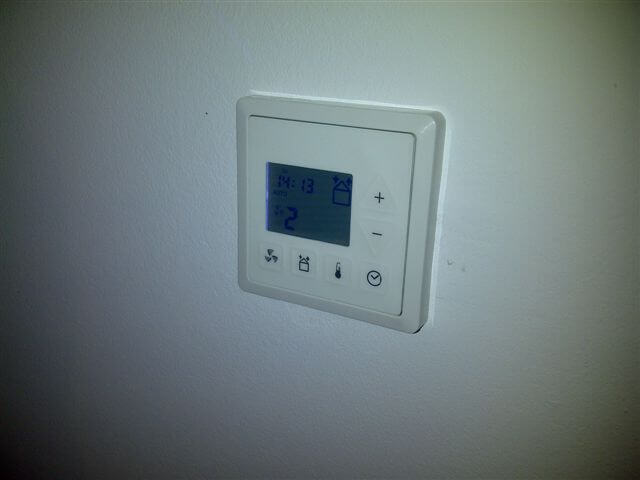

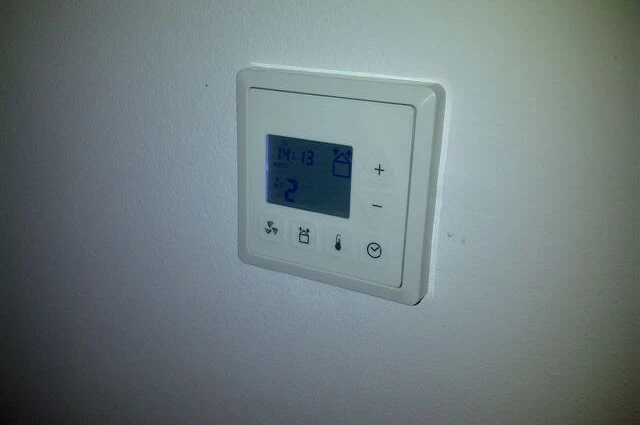

Budowa domu z rekuperacja fotoreportaz 29Sterownik na ścianie w kuchni.

Najwygodniejszy jednak do przełączania jest sterownik radiowy RFZ, który leży w górnej łazience: to z niego korzystam najczęściej zmieniając bieg rekuperatora, by przewietrzyć łazienkę.

Podcięcia w drzwiach wewnętrznych

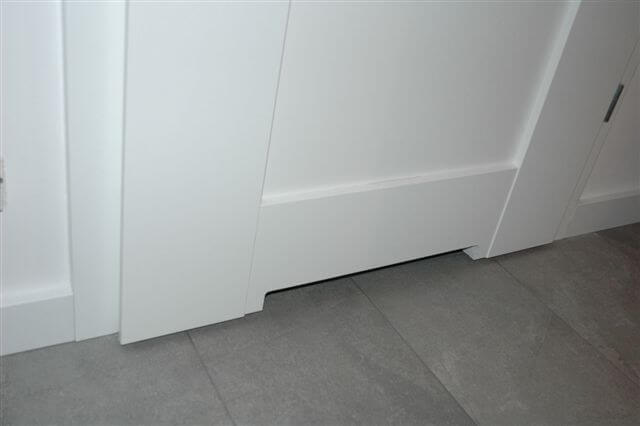

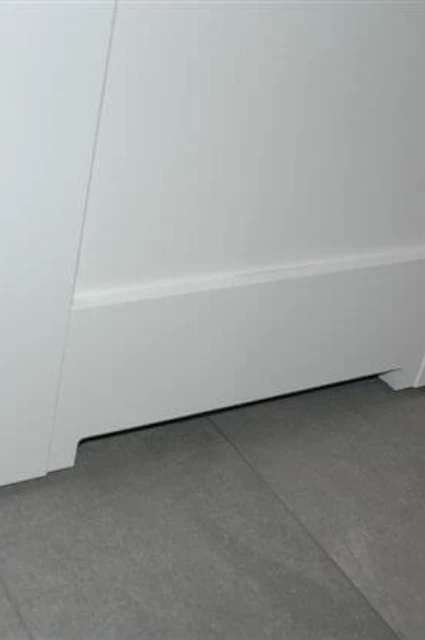

Budowa domu z rekuperacja fotoreportaz 30Drzwi do dolnej łazienki z podcięciem do zachowania przepływu powietrza.

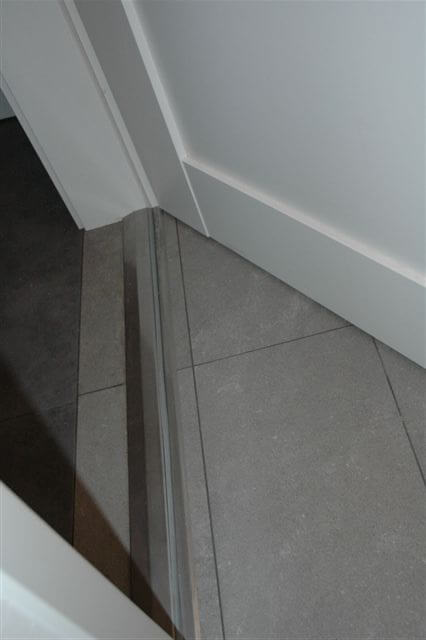

Budowa domu z rekuperacja fotoreportaz 31Szczelny próg z uszczelką do drzwi bez podcięcia.

Drzwi łączą wiatrołap (wentylowany mechanicznie) z kotłownią (wentylowaną grawitacyjnie).

Filtry w rekuperatorze i podsumowanie

Świeże powietrze czuć na każdym kroku. Szczególnie, jak po całej nocy wchodzę do pokoju córeczki: temperatura 21 (na dworze 14; czerwiec, piec nie chodzi), a w pokoju cudownie pachnie świeżością, sosnami, które rosną na działce. I wilgotnym mchem. Moje serce się cieszy, że ona przez całą noc oddychała tym świeżym powietrzem pozostając jednocześnie w bezpiecznym miejscu: z zamkniętym oknem, bez przewiewów i przeciągów! W sypialni to samo: świeżość non stop.
Na dole trochę chłodniej i też świeżo. Jakby ktoś dosłownie przed chwilą zamknął wszystkie okna. Przy tym ZERO much, komarów, robali. Mniej kurzu..

Bardzo zaskakuje mnie częstotliwość wymiany filtrów: co najmniej raz na dwa, trzy miesiące. A wtedy to już jest totalny brud. Dom jest przecież przy lesie, wydawałoby się, że nie powinno być brudnego powietrza…. nie wiem, skąd. Może ta piaskowa droga…?

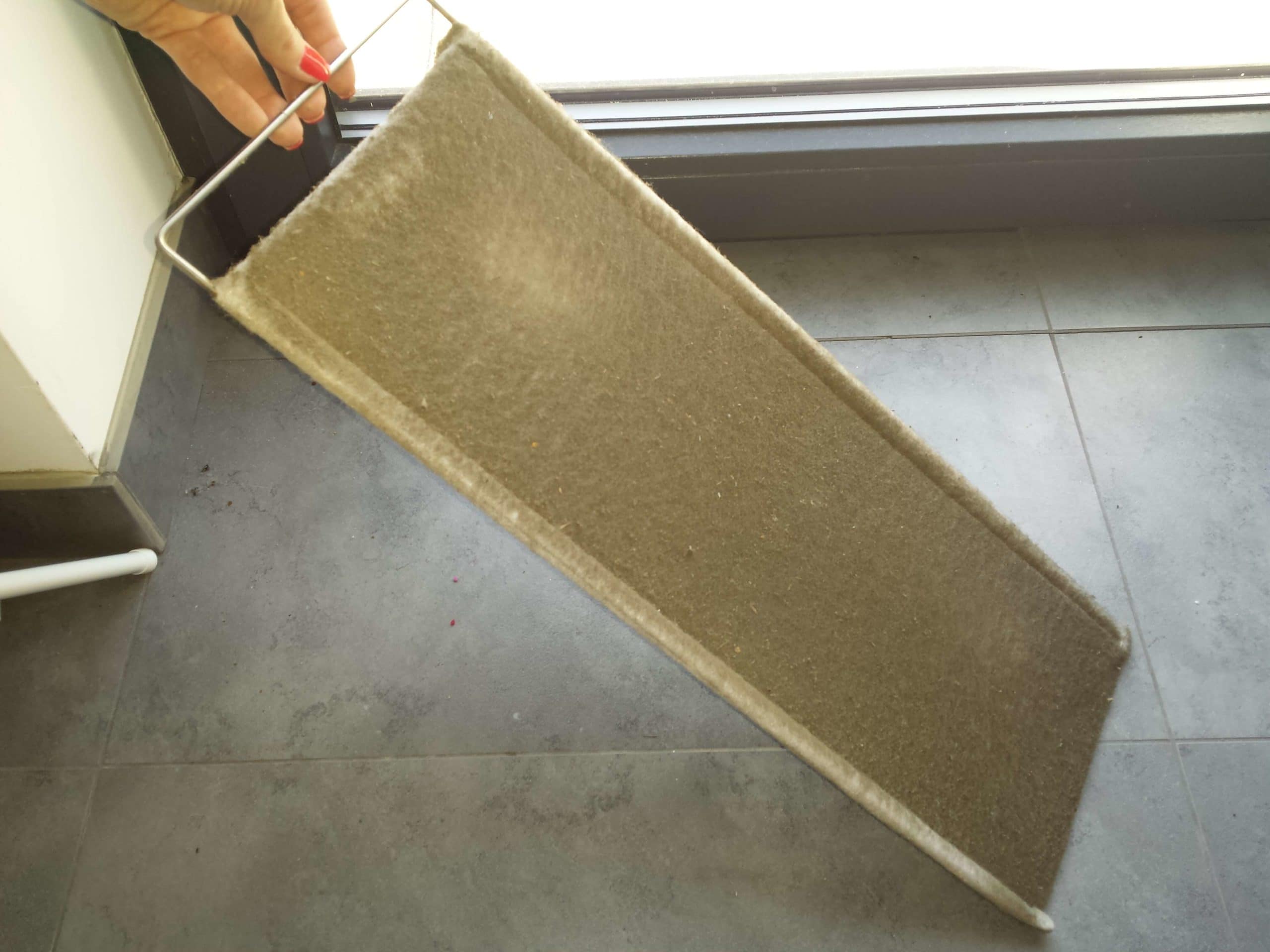

Budowa domu z rekuperacja fotoreportaz 32 scaledFiltr wyciągnięty z rekuperatora po… 5 miesiącach. Zdecydowanie trzeba zaglądać do niego częściej.
