Centrala wentylacyjna to urządzenie elektryczne służące do wymiany i obróbki powietrza. Stanowi centrum systemu wentylacji mechanicznej. Gdy urządzenie dodatkowo wyposażone jest w wymiennik ciepła, potrafi także odzyskiwać energię z powietrza wywiewanego. Nosi wtedy nazwę: rekuperator.
Pełna nazwa rekuperatora to centrala wentylacyjna nawiewno – wywiewna z odzyskiem ciepła. Posiada ona dwa wentylatory, które nadają ruch strumieniom powietrza. Ruch ten odbywa się w dwóch przeciwnych kierunkach powietrza.
Powietrze nawiewane do pomieszczeń pobierane jest otworem czerpni z zewnątrz budynku. Powietrze wywiewane z pomieszczeń, kierowane jest do wyrzutni powietrza i usuwane na zewnątrz.
Gdy centrala wentylacyjna nie jest wyposażona w wymiennik, ciepło z ogrzanego powietrza wewnętrznego, jest bezpowrotnie tracone: jest usuwane z budynku. Gdy jednak jest ona wyposażona w wymiennik ciepła, energia zostaje odzyskana i może być przekazana do strumienia powietrza czerpanego z zewnątrz.
Centrala z odzyskiem ciepła jest wykorzystywana w układach systemów rekuperacji, czyli energooszczędnej wymiany powietrza.
Rekuperacja rozwiązuje problem z wentylacją we współcześnie budowanych budynkach, w których dba się o niskie zużycie energetyczne, rozsądne koszty eksploatacyjne i zdrowe środowisko wewnętrzne.
Centrale wentylacyjne mogą posiadać różne wymienniki. Rodzaj wymiennika decyduje o parametrach energooszczędności centrali. Najwyższy odzysk ciepła jest w rekuperatorach z wymiennikiem przeciwprądowym: do 95%. Nieco niższy w centralach obrotowych: do 85%. W rekuperatorach krzyżowych sprawność wynosi do 75%.

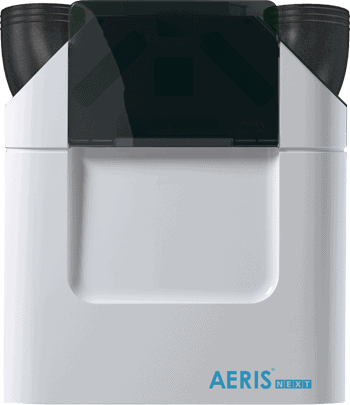

Centrala wentylacyjna z odzyskiem ciepła AERISnext 350 z przeciwprądowym wymiennikiem ciepła, dzięki bardzo dużemu wymiennikowi 43,7 m² potrafi odzyskać do 94% energii.
W każdym systemie wentylacji, głównym punktem układu jest centrala, która generuje ruch powietrza. Instalacja, czyli kanały wentylacyjne umożliwiają transfer powietrza w odpowiednich kierunkach, w zaprojektowanej ilości i przewidzianym kierunku.
Wszystko razem stanowi układ umożliwiający efektywne pozbywanie się z pomieszczeń zużytego powietrza i nawiewanie na to miejsce powietrza świeżego.
Przy jednoczesnym odzysku energii (jeśli centrala wyposażona jest w wymiennik ciepła) oraz oczyszczaniu powietrza.
Punkty nawiewne znajdują się w pomieszczeniach tak zwanych czystych, czyli w pokojach czy jadalni, punkty wywiewne w pomieszczeniach określanych jako brudne, tj. łazience, kuchni, ale także w garderobie, wiatrołapie i na korytarzu. W określonych przypadkach, w kuchni umiejscawia się również punkt nawiewny.
Cały ruch powietrza generują dwa wentylatory zasilane prądem, które są elementem centrali wentylacyjnej.
Pracą centrali wentylacyjnej, tj. mocą, z jaką działa w określone godziny w ciągu cyklu dobowego, zarządza elektronika centrali, czyli jej system sterowania. W zależności od typu rekuperatora, istnieją różnego typu sterowniki do rekuperatora: manualne, przełączeniowe lub dotykowe panele sterujące.
Na sterowniku rekuperatora znajdującego się albo w przednim panelu urządzenia (w modelu AERISnext) lub na zewnętrznym sterowniku, można ustawić temperaturę komfortu w pomieszczeniu, do utrzymania której dążyć będzie rekuperator oraz bieg rekuperatora, od którego zależeć będzie moc pracy wentylatorów.
Dobrej klasy rekuperatorami zarządzać można także przez system domu inteligentnego lub aplikację na smartfonie.
Do systemu wentylacji z centralą wentylacyjną podłączyć można również sterownik wilgoci oraz dwutlenku węgla, które reagując na zwiększony poziom zanieczyszczenia powietrza zwiększają siłę pracy centrali wentylacyjnej.
System wentylacji mechanicznej z centralą wentylacyjną nawiewno-wywiewną umożliwia filtrowanie powietrza nawiewanego.
Filtracja odbywa się na poziomie przechodzenia powietrza przez filtry o większej lub mniejszej dokładności umieszczone w rekuperatorze.
Jest również bardziej zaawansowany i dokładniejszy sposób oczyszczania i jonizacji powietrza za pomocą elektrofiltra ALPHAclear oczyszczającemu powietrze ze smogu, alergenów, wirusów na poziomie ponad 99%.
| Poziom podstawowyFabrycznie montowane filtry | Poziom dokładnyFiltry dokładne w klasie F7 | Poziom zaawansowanySystem antysmogowy ALPHAclear | ||
|---|---|---|---|---|
| Rodzaj zanieczyszczenia | Rozmiar cząstki | Jakość filtracji | ||
| Zgrubne: kurz | > 10μm | > 90% | > 90% | 100% |
| Cząsteczka PM10 (smog) | 0.3μm-10μm | – | > 85% | 99.94%* |
| Cząsteczka PM2.5 (smog) | 0.3μm-2.5μm | – | 65% – 80% | 99.94%* |
| Cząsteczka PM1 (smog) | 0.3μm-1.0μm | – | 50%-65% | 99.94%* |
* zgodnie z raportem TUV Nord Nr TR-KKL-2020-053-S1

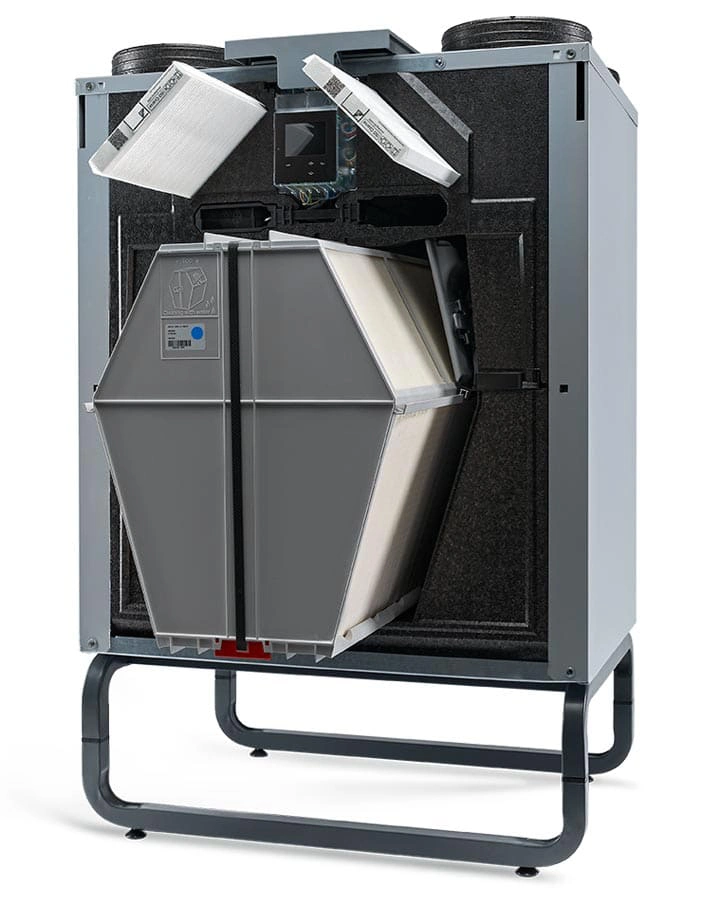

Główną częścią centrali wentylacyjnej z odzyskiem ciepła jest wymiennik ciepła. Po obu jego stronach umieszczone są wentylatory. W solidnie zaprojektowanej obudowie urządzenia powinno także znaleźć się miejsce na energooszczędną nagrzewnicę wstępną, bypass oraz elektronikę.
Centrala złożona jest z:
Centrala wentylacyjna nawiewno-wywiewna pracować może w połączeniu z:
Warto również pamiętać, że istnieją entalpiczne centrale wentylacyjne, które oprócz ciepła, odzyskują także wilgoć z powietrza.
Ceny rekuperatorów są bardzo zróżnicowane w zależności od rodzaju urządzenia, jakości i kultury jego pracy, m.in. głośności, komfortu nawiewu, ale także od możliwości odzyskiwania energii. Cena zależy także od wielkości centrali i związanej z tym mocy tłoczenia powietrza.
Decydując się na montaż systemu wentylacyjnego z centralą wentylacyjną, najczęściej jej cena wchodzi w skład montażu całego systemu, co oznacza również montaż instalacji wentylacyjnej.
Koszt rekuperacji jest podzielony na co najmniej dwa etapy. Pierwszy to montaż instalacji wentylacyjnej i jej rozprowadzenie po budynku, drugi to dopiero montaż centrali wentylacyjnej na etapie, gdy dom jest już gotowy do zamieszkania, po zakończeniu prac malarsko – tynkarskich.
