Bypass w rekuperatorze
Co to jest bypass w rekuperatorze?
Bypass w centrali wentylacyjnej to specjalnie zaprojektowany mechanizm, dzięki któremu jeden ze strumieni powietrza – nawiewanego lub wyciąganego – nie przechodzi przez wymiennik ciepła rekuperatora. Zależy to od rozwiązania konstrukcyjnego centrali. Gdy bypass nie jest aktywny, całe powietrze przechodzi przez wymiennik ciepła.
Spis treści – czego dowiesz się z tego artykułu?
- Bypass w rekuperatorze to układ klap, który kieruje powietrze z ominięciem wymiennika ciepła.
- Gdy bypass jest zamknięty, powietrze przechodzi przez wymiennik i działa pełny odzysk ciepła; gdy jest otwarty, odzysk jest wyłączony (powietrze omija wymiennik).
- Latem bypass służy głównie do tego, by nie dogrzewać nawiewu, tylko podać do domu powietrze „na świeżo” – często w ramach tzw. nocnego chłodzenia.
- W AERISnext bypass nie tylko chłodzi latem, ale może też przy sprzyjających warunkach wiosną pasywnie dogrzewać dom cieplejszym powietrzem zewnętrznym (gdy na zewnątrz jest cieplej niż w środku), ograniczając pracę ogrzewania.
- Automatyka podejmuje decyzję o pracy bypassu na podstawie pomiarów temperatury (w AERISnext opisywane są czujniki temperatury i ciągła analiza warunków).
- Bypass może działać jako tryb on/off albo być sterowany procentowo (w zależności od elektroniki centrali).
- W praktyce bypass podnosi komfort: pozwala wybrać najlepszy tryb w danym momencie — odzysk ciepła, pasywne chłodzenie lub w określonych warunkach dogrzanie powietrzem zewnętrznym.
Po co jest bypass w rekuperatorze?
Bypass w rekuperatorze standardowo stosowany jest po to, by uniknąć niepożądanego podwyższania temperatury nawiewanego powietrza latem.

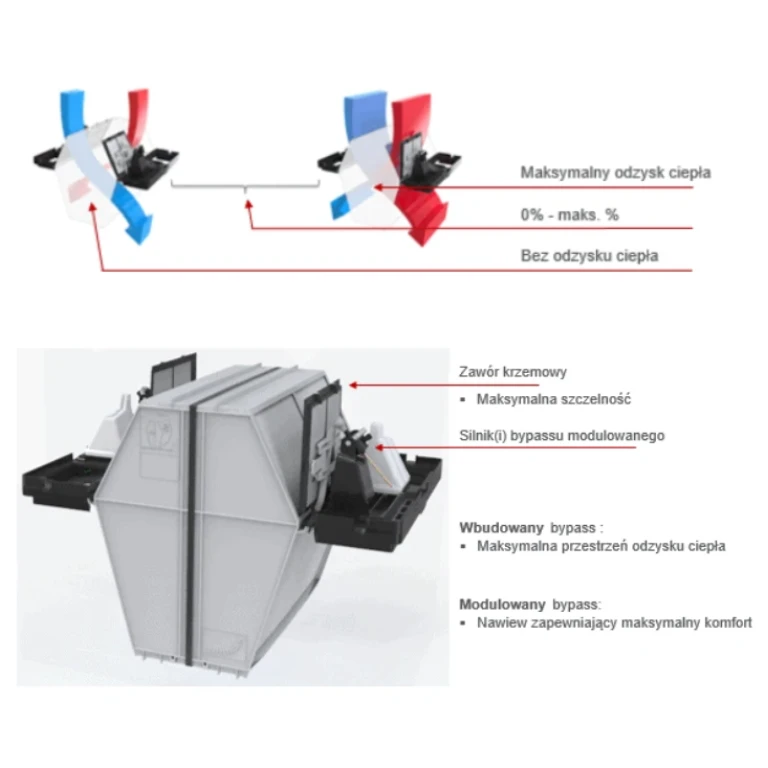

Aktywacja bypassu w rekuperatorze wyłącza odzysk ciepła. Na zdjęciu – bypass w rekuperatorze: schemat działania.
Tak działający bypass aktywuje się najczęściej wieczorem i nocą, kiedy zewnętrzne powietrze jest chłodniejsze. Pozwala to obniżyć temperaturę powietrza nawiewanego do pomieszczeń.
Tyle w standardowym rekuperatorze robi bypass. Jednak w AERISnext bypass nie tylko wyłącza odzysk ciepła ograniczając podwyższanie się temperatury latem, ale również aktywuje go wiosną, by podgrzać pomieszczenia.
Kiedy włącza się bypass?
Jeśli latem w budynku panuje temperatura wyższa niż zadana na rekuperatorze jako komfortowa, a na zewnątrz temperatura jest niższa niż temperatura powietrza wywiewanego z pomieszczeń, aktywuje się bypass.
Bypass w rekuperatorze jest aktywny głównie wiosną, latem i wczesną jesienią. Chłodniejsze wieczorne lub nocne powietrze (lub powietrze z gruntowego wymiennika ciepła) wprowadzane jest do budynku. Pozwala to doprowadzić do pomieszczeń chłodniejsze powietrze i wyłączyć odzysk ciepłą kiedy jest niepożądany.
Większość sterowników rekuperatora sygnalizuje aktywację bypassu ikoną.

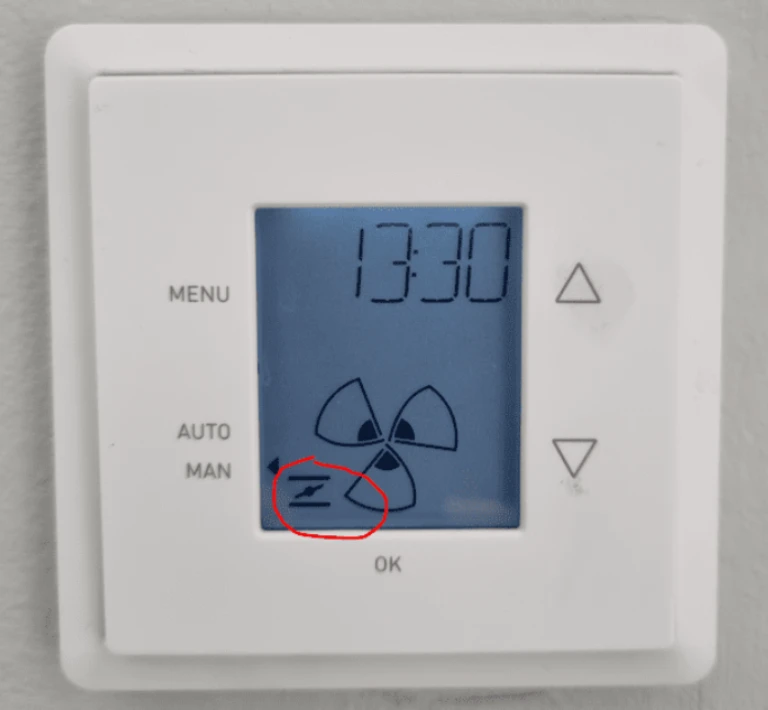

Sterownik ComfoSense rekuperatora AERIS.

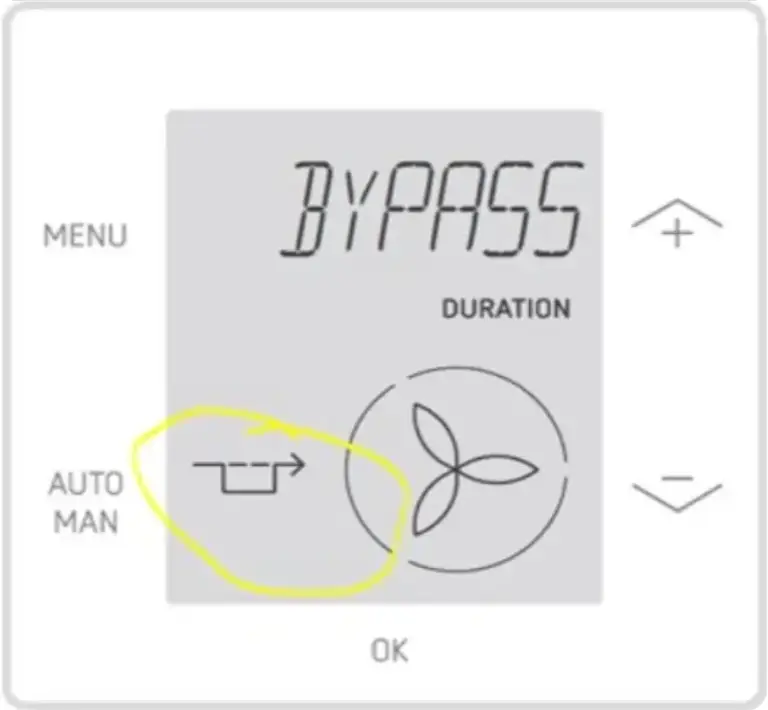

Sterownik ComfoSenseC rekuperatora AERISnext.

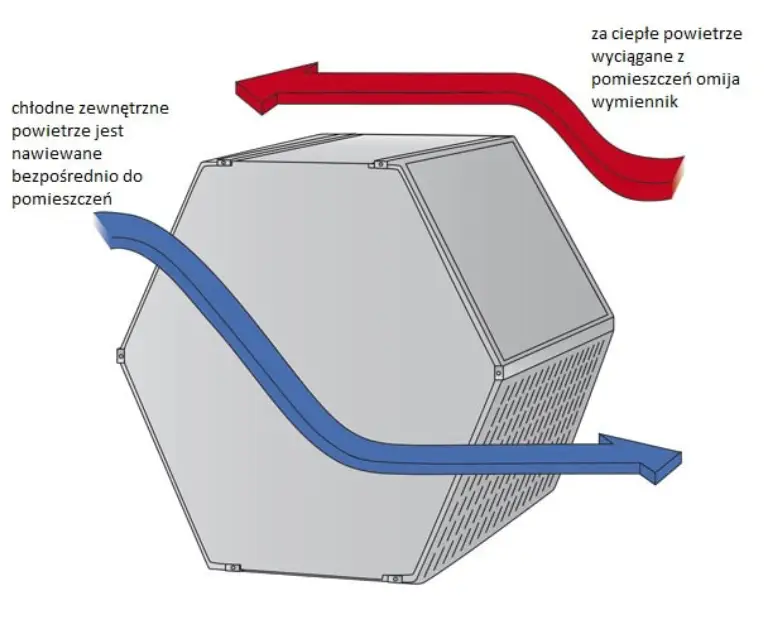

Jak działa bypass w rekuperatorze
Całe powietrze, które nawiewane jest do pomieszczeń w systemie rekuperacji, przechodzi przez wymiennik ciepła rekuperatora. W wymienniku odbywa się wymiana energii pomiędzy strumieniami powietrza i jest to zjawisko jak najbardziej pożądane przez większość roku.
Podczas upalnych letnich dni, wieczorem jest nieco chłodniej na zewnątrz i gdyby chłodniejsze zewnętrzne powietrze nie ominęło wymiennika, odebrałoby ono ciepło z nagrzanego powietrza wyciąganego z pomieszczeń, a tego nie chcemy. Chcemy natomiast ochłodzić powietrze, a nie zatrzymać ciepło w środku – odwrotnie niż zimą.
Zmiany profilu temperatury na rekuperatorze a bypass
W rekuperatorach, które mają prostą automatykę, temperaturę komfortu trzeba zmieniać obowiązkowo na progach sezonu grzewczego czyli wiosną i jesienią. Jeśli tego nie zrobimy, rekuperator może generować straty przez niepotrzebne wtłaczanie chłodnego powietrza do budynku. Gdy w tym czasie załączone jest już centrale ogrzewanie, może to generować zwiększenie zużycia energii.
W rekuperatorach AERISnext o bardziej zaawansowanych opcjach sterowania, należy także zmienić profil temperatury. Jeżeli jednak użytkownik tego nie zrobi, centrala aktywuje tryb letni lub zimowy automatycznie dzięki funkcji RMOT (Running Mean Outdoor Temperature).
Centrala analizuje średnią kroczącą temperaturę w ciągu ostatnich 5 dni i na jej podstawie podejmuje decyzję, w jakim sezonie powinien pozostać budynek: ciepłym czy zimnym.
By jednak niepotrzebnie ani nie przegrzewać, ani nie wychładzać domu i wykorzystać wszystkie zalety rekuperacji, dwa razy w roku, dokładnie wtedy, gdy dezaktywuje lub aktywuje się ogrzewanie, warto zmienić ustawienia centrali wentylacyjnej zadając jej właściwe parametry temperaturowe.
Jak tylko uruchamia się centralne ogrzewanie, włączyć należy ciepły profil. Przy jego wyłączaniu wiosną, należy zmienić profil centrali na ciepły. W rekuperatorze AERISnext zrobić to należy w MENU ZADANIA.
Bypass w rekuperacji
Bypass on/off oznacza, że może on być otwarty lub zamknięty. 100% bypass oznacza, że klapa, która przekierowuje powietrze do kanału bypassu jest stuprocentowo szczelna, tj. żadna ilość powietrza nie jest kierowana na wymiennik ciepła w rekuperatorze. W lepszych centralach bypass potrafi otworzyć się na 30, 50 lub 80% i jest regulowany płynnie przez automatykę rekuperatora.
Bypass w rekuperatorze pozwala na ominięcie przez powietrze wymiennika ciepła latem. Korzyścią z bypassu jest ograniczenie przegrzewania się pomieszczeń. W AERISnext bypass, dzięki 4 czujnikom temperatury decyzję o aktywowaniu bypassu podejmuje również na progu zimy i wiosny, by dogrzać pomieszczenia.
Nie, bypass w rekuperatorze nie da rady schłodzić powietrza w pomieszczeniu tak, jak robi to klimatyzacja. Intensywność nawiewanego chłodniejszego powietrza jest zbyt mała, by pokonać zyski ciepła zakumulowane w dobrze zaizolowanym i szczelnym budynku.
Technologia adaptacji do klimatu z automatycznym wykrywaniem pór roku to funkcja, która pozwala rekuperatorowi decydować o otwarciu/zamknięciu bypassu w oparciu o średnią temperaturę na zewnątrz analizując ostatnie 5 dni (RMOT = Running Mean Outdoor Temperature).
Bypass w rekuperatorze AERISnext
W wygodnym i intuicyjnie działającym systemie rekuperacji potrzebny jest automatyzm. Gdy zmienia pogoda, zmienić powinien się także tryb pracy rekuperatora. Wszystko po to, by komfort w budynku był możliwie największy.
Jednym z elementów w centrali, od którego to zależy, jest właśnie bypass.
W rekuperatorze AERISnext funkcjonuje on jako dwie klapy umiejscowione po obu stronach wymiennika ciepła.
Jednak w AERISnext bypass nie służy wyłącznie do wyłączania odzysku ciepła latem i wtłaczania chłodniejszego powietrza bezpośrednio do budynku.
Dzięki zaawansowanej funkcji bypassu, przy korzystnych warunkach temperaturowych wiosną, umożliwia on pasywne wtłaczanie ciepła do budynku. Mimo że działa w nim jeszcze centralne ogrzewanie.
Pozwala to ogrzać pomieszczenia ciepłem zewnętrznym i ograniczyć zużycie energii na ogrzewanie. Ta technologia bypassu została przez AERISnext opatentowana i nie występuje w innych centralach wentylacyjnych.
Przyjmijmy, że zadana temperatura komfortu na rekuperatorze oraz na źródle ciepła to 23°C. Rzeczywista temperatura w budynku to 21 – 22°C. Na zewnątrz w czasie słonecznego dnia to 25°C.
Przy takiej pogodzie automatyka rekuperatora wtłoczy do budynku cieplejsze powietrze zewnętrzne i tym samym podniesie temperaturę w pomieszczeniach.
Centrala AERISnext za pomocą 4 elektronicznych czujników temperatury umiejscowionych w króćcach rekuperatora w trybie ciągłym analizuje parametry i podejmuje decyzję, co jest najkorzystniejsze w danym momencie: odzysk ciepła, pasywne chłodzenie, czy dogrzanie pomieszczeń.
Latem, gdy temperatura powietrza nocnego wynosi 18 – 21°C i kiedy budynek jest nagrzany po całym upalnym dniu, w domu może panować temperatura nawet 25 – 27°C. Po uruchomieniu bypassu temperatura powietrza nawiewanego do budynku może wynieść 20 – 23°C. Wszystko to jednak jest bardzo indywidualną kwestią i może różnić się od opisanego wyżej przypadku, a powyższe wartości w rzeczywistych warunkach mogą się różnić.
Natomiast w ciągu dnia, gdy na zewnątrz jest 28°C – 33° w domu zaś 20°C, np. dzięki działającej klimatyzacji, bypass pozostanie nieaktywny. Dzięki temu rekuperator pozwoli na pasywny odzysk chłodu, a temperatura powietrza nawiewanego będzie niższa niż powietrza zewnętrznego.
W większości central bypass działa w systemie on/off, co oznacza, że jest w pełni otwarty lub zamknięty. Jest też z reguły ograniczony dolną graniczną temperaturą zewnętrzną, np. 13 – 15°C.
Ograniczenie to ma na celu zabezpieczenie przed napływem z anemostatów nawiewnych zbyt zimnego powietrza do pomieszczeń oraz zabezpieczenie instalacji przed niebezpieczeństwem wykroplenia się kondensatu wewnątrz instalacji wentylacyjnej.
W praktyce oznacza to, że jeśli w domu panuje zbyt wysoka temperatura, a na zewnątrz jest przekroczona temperatura graniczna, bypass się nie aktywuje. Mimo że tego chcielibyśmy.
Sytuacja taka może mieć miejsce wiosną lub jesienią, kiedy dni są jeszcze słoneczne i ciepłe, a wieczory i noce już bardzo chłodne.

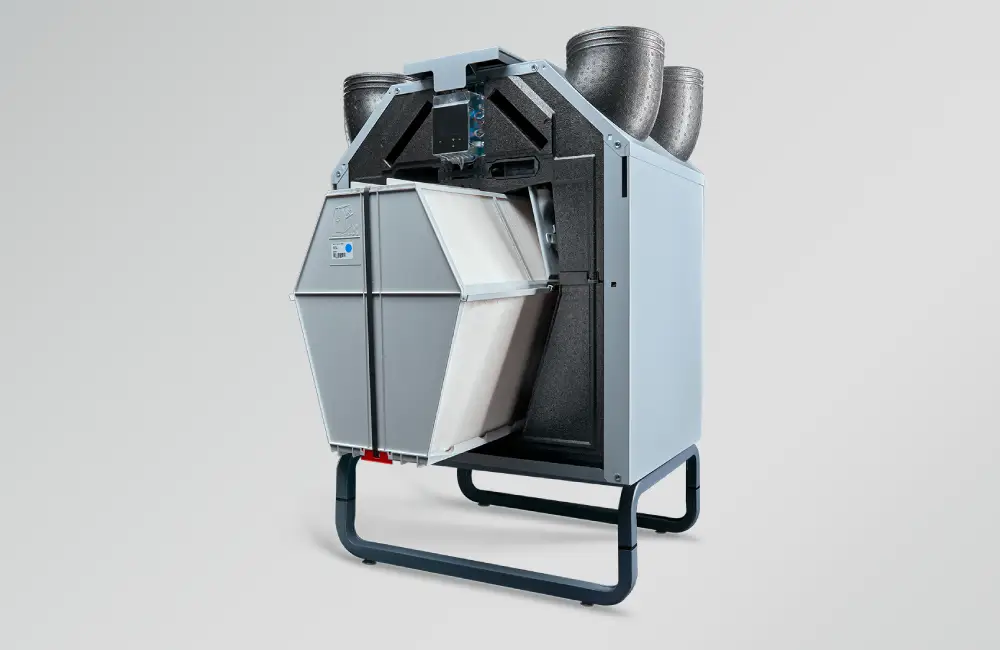

W AERISnext zastosowano innowacyjne rozwiązanie dla funkcji bypassu. Zlikwidowano kanał, którym w zwykłych centralach jeden ze strumieni powietrza omija wymiennik. Dzięki temu powstała dodatkowa przestrzeń we wnętrzu centrali, którą można było przeznaczyć na powiększony wymiennik ciepła.
Wymiennik ciepła w AERISnext ma aż 43,7 m² – to o połowę więcej niż w innych centralach wentylacyjnych.
Innowacyjność w AERISnext polega na podzieleniu wymiennika na dwie połowy i zamontowaniu dwóch klap po przeciwnych jego stronach. Dzięki takiemu rozwiązaniu i modulacji jego pracy w zakresie 0 – 100% można było wykorzystać jego funkcjonalność w ciągu całego roku bez wyznaczania granicznej temperatury zewnętrznej.
W rekuperatorach, które mają prostą automatykę, temperaturę komfortu trzeba zmieniać obowiązkowo na progach sezonu grzewczego, czyli wiosną i jesienią. Jeśli tego nie zrobimy, rekuperator może niepotrzebnie wtłaczać chłodne powietrze do budynku. Jeśli załączone już już centrale ogrzewanie, może to generować zwiększenie kosztów eksploatacyjnych.
