Instalacja rekuperacji z tworzywa sztucznego PE to system wentylacji mechanicznej z odzyskiem ciepła, w którym większość przewodów wykonana jest z okrągłych rur polietylenowych o niewielkich średnicach 63, 75 mm.
Zamiast stalowych izolowanych kanałów o średnicach 80 – 350 mm, powietrze rozprowadzają dużo mniejsze okrągłe przewody PE, które można ukryć:
Taki system rekuperacji przeważa obecnie także w Rekuperatory.pl i dobrze sprawdza się w nowoczesnych domach, w których inwestorowi zależy na:
Instalacja z kanałów okrągłych jest także często łączona z kanałami stalowymi jako kanałami głównym prowadzącymi od i do rekuperatora oraz kanałami płaskimi stalowymi, które są jeszcze niższe, bo mają zaledwie 50 mm wysokości.
Dobrym przykładem jest dom jednorodzinny o powierzchni ok. 145 m² w gminie Miękinia. Bilans powietrzny budynku to ok. 290 m³/h, a system obsługuje 14 anemostatów (7 nawiewnych i 7 wywiewnych).
Pierwsza kondygnacja budynku przed zalaniem posadzek. Widoczne przewody systemu wentylacyjnego u góry w przestrzeni poddasza oraz na dole do wentylacji dolnej kondygnacji.
Część instalacji wykonano z izolowanych wełna mineralną kanałów ze stali spiro.

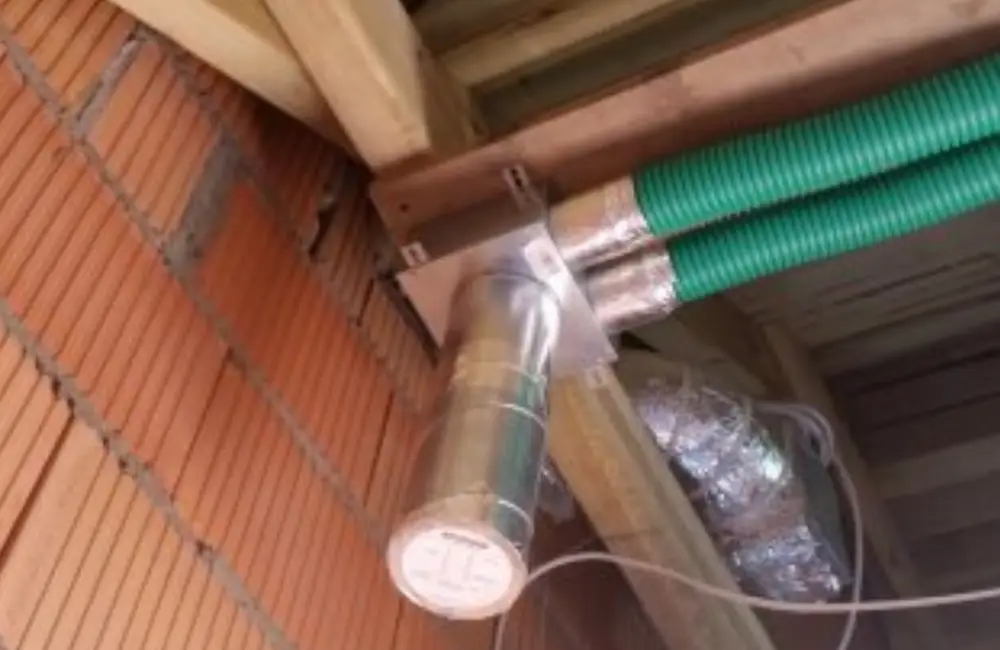

Kanały ze stali w izolacji z wełny mineralnej zaplanowano tylko na wyjściu z rekuperatora. Pozostała część instalacji wykonana jest w systemie NeoFlexST™.
Miejsce w kotłowni przygotowane na montaż rekuperatora AERISnext 350 std.
Inwestorom zależało, żeby cała podłoga poddasza nieużytkowego pozostała do dyspozycji. Zamiast prowadzić tam duże kanały stalowe po posadzce, instalacja:
Tradycyjne, izolowane kanały stalowe spiro zastosowano jedynie na odcinkach:
Reszta instalacji – wszystko, co „rozchodzi się” po domu – to sztywne przewody z tworzywa PE ukryte w konstrukcji.
Inny przykład to dom w Poznaniu (dzielnica Górczyn) o powierzchni użytkowej 110m² – wraz z poddaszem użytkowym – znajdują się 2 łazienki, kuchnia otwarta na salon, pralnia, garderoba oraz 3 sypialnie. Kubatura budynku to 280m³ – wentylować go będzie przeciwprądowy rekuperator AERIS 350, który zostanie zamontowany na poddaszu.

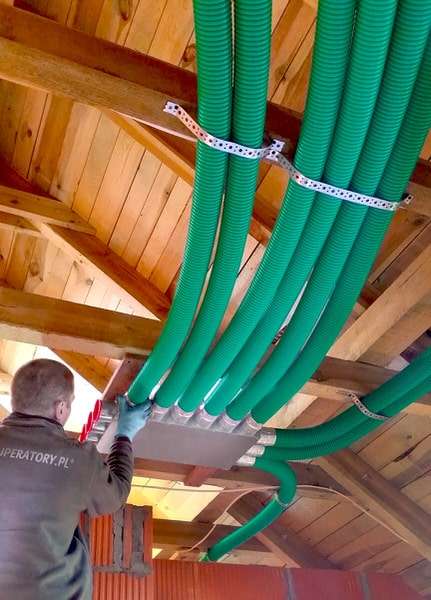

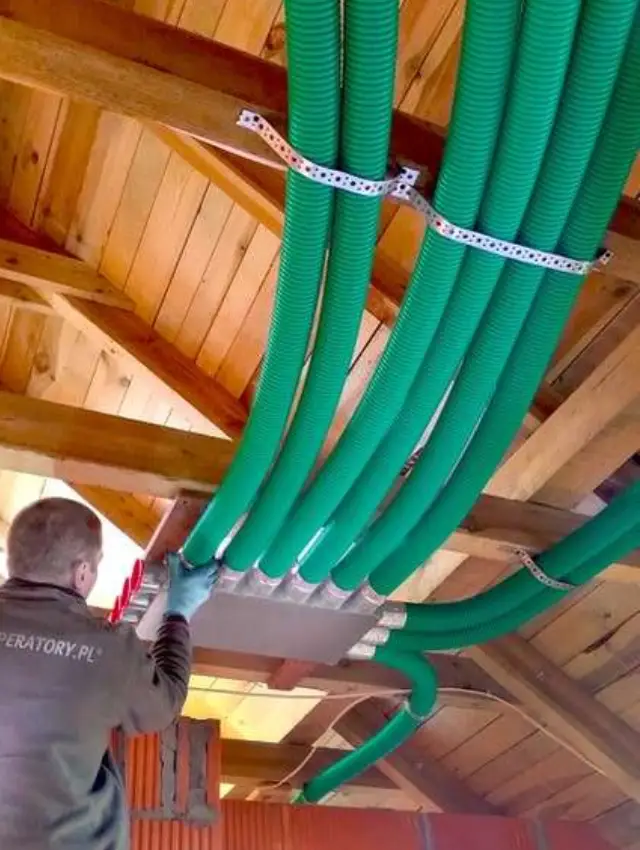

Większość instalacji prowadzona jest w strefie ogrzewanej pod jętkami, skąd przewody schodzą do pomieszczeń na parterze.
System NeoFlexST™: przewody z tworzywa PE oraz stalowe kształtki wentylacyjne.
Przewody instalacji wentylacyjnej NeoFlexST™
Nowoczesny system wentylacji z tworzywa sztucznego to nie „jakieś plastikowe rurki”, tylko kompletne rozwiązanie zaprojektowane specjalnie do transportu powietrza. Na przykładzie systemu NeoFlex® mamy:
Cały system produkowany jest z wysokiej jakości tworzywa polietylenowego, które:
Instalacje z tworzyw sztucznych zyskują coraz więcej zwolenników. Przede wszystkim dlatego, że można je całkowicie ukryć w przegrodach budowlanych. Drugim argumentem przemawiającym na korzyść instalacji z tworzywa PE są właściwości materiału, z jakiego zostały wykonane. Materiał ten gwarantuje pełne zabezpieczenie antybakteryjne i antystatyczne. Sposób łączenia kanałów oraz sama ich budowa zapewnia pełną kontrolę nad szczelnością przepływu powietrza.
Uwaga na tańsze, wykonane ze słabej jakości tworzywa (często są to systemy mieszane: stal + tworzywo), podróbki!
| Instalacja ze sztywnych rur spiro | Instalacja z przewodów PE |
| Zajmuje więcej miejsca | Zajmuje mniej miejsca (całkowite ukrycie przewodów) |
| Mniej cicha | Bardziej cicha |
| Trudniejsza w montażu (wymaga doświadczenia) | Łatwiejsza w montażu (uwaga na inne instalacje!) |
| Szczelność zależy od staranności wykonania montażu | Wysoka klasa szczelności |
| Zwykła stal ocynkowana | Starannie przebadane tworzywo PE dopuszczone do kontaktu z żywnością |
| brak | Warstwa wewnętrzna przewodu wykonana z antybakteryjnego i antystatycznego tworzywa |
| Duża średnia kanałów: 100-160 mm | Niewielka średnica przewodów: 63 i 75 mm |
| Taśma aluminiowa uszczelniająca połączenia | Uszczelki z mikrogumy = trwałe i szczelne połączenia |
| Wystarczająca aerodynamika | Doskonała aerodynamika |
| Wytrzymałe i trwałe | Ultra wytrzymałe i trwałe |
| Możliwość wyczyszczenia | Możliwość wyczyszczenia |
| Głośniejsza | Bardziej cicha i szczelna |
Niezależnie od wyboru rodzaju instalacji należy pamiętać, że najważniejsze jest dobranie odpowiednich parametrów instalacji dla potrzeb budynku, czyli wykonanie projektu rekuperacji oraz prawidłowe zaprojektowanie i obliczenie ilości nawiewanego powietrza, a także właściwe umiejscowienie anemostatów, kratek nawiewnych i wywiewnych.
Instalacja wentylacyjna, która zostaje trwale zabudowana i do której nie ma już później dostępu, powinna być wykonana z najwyższej jakości materiału. Zalana w posadzce czy zabudowana w ścianie jest najważniejszym elementem systemu rekuperacji. Oczywiście oprócz centrali wentylacyjnej, czyli rekuperatora.
Dlaczego jakość instalacji z polietylenu ma tak duże znaczenie? Dlatego, że bardzo często zostaje ona zalana w posadzce i nie ma już do niej dostępu. Naprawienie lub skorygowanie błędu, jest tym samym niemożliwe, dlatego jakość materiału, z jakiego zbudowane zostały przewody lub inne części instalacji ma ogromne znaczenie. Duże znaczenie ma przede wszystkim jakość warstwy wewnętrznej przewodów, ponieważ to ona będzie miała bezpośredni kontakt z przepływającym powietrzem, którym będziemy oddychać.

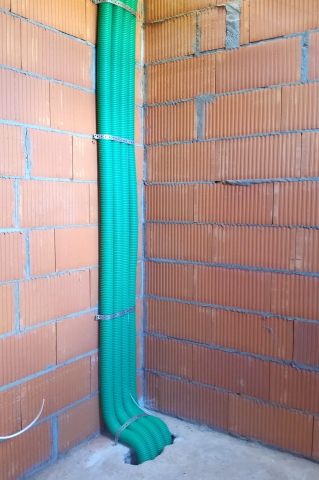

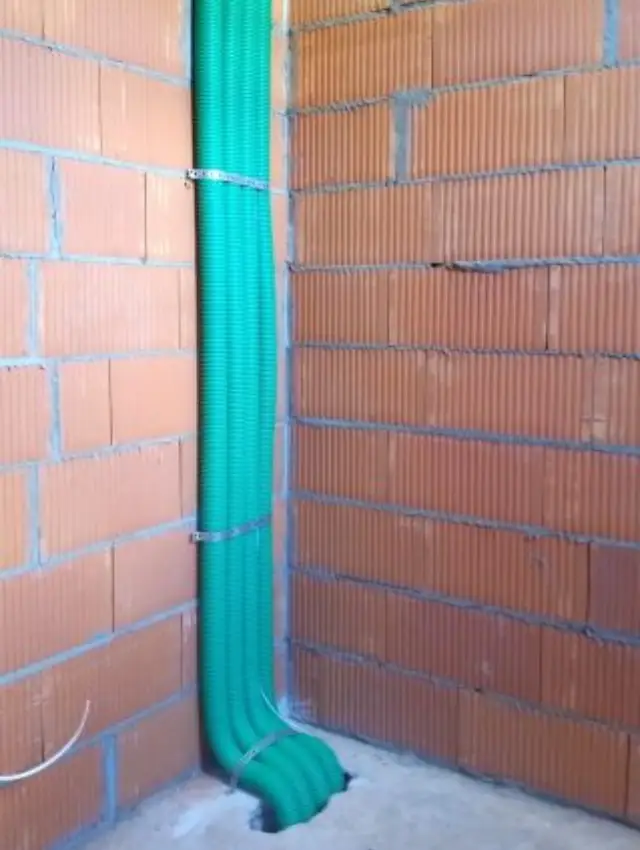

Jedną z ważniejszych zalet rozdzielaczowej instalacji z tworzywa PE są niewielkie – w porównaniu do kanałów stalowych – średnice umożliwiające ich całkowite ukrycie. Przewody takie ułożyć można w konstrukcji stropu monolitycznego (później zostaną zalane betonem), w wylewce, tynku, zabudowie szkieletowej oraz w bruzdach ściennych.
Na zdjęciu instalacja rekuperacji NeoFlexMAESTRO™ 75 mm. Można z niej zbudować instalację rekuperacji, gdzie 100% kanałów zostanie docelowo ukrytych w przegrodach budowlanych budynku, nie ma więc konieczności wykonywania jakiejkolwiek zabudowy, z którą trzeba często się liczyć w przypadku kanałów stalowych. Jej zalety trudno przecenić. Poza możliwością ukrycia przewodów i uwolnieniem inwestora (i architekta) od ewentualnych problemów związanych z ukryciem kanałów i ich zabudową, daje także absolutną gwarancję szczelności.
Instalację wentylacyjną z tworzywa sztucznego śmiało można zaliczyć do kategorii przewodów sztywnych (mają one pewną elastyczność, co pozwala je wyginać, ale nie zmienia to ich przekroju, co ma miejsce w przypadku przewodów elastycznych). Instalacje z tworzyw sztucznych można, podobnie jak sztywne rury stalowe, w łatwy sposób czyścić za pomocą odpowiedniej szczotki na wałku elastycznym (pod warunkiem zapewnienia dostępu do skrzynek rozdzielczych i ewentualnie otworów rewizyjnych). Jedną z większych zalet przewodów z tworzyw sztucznych jest również możliwość schowania ich w posadzce lub pod stropem.
Kolejną zaletą jest stosunkowa łatwość ich montażu, co stanowi ogromne ułatwienie dla instalatora, ale już nie dla inwestora, który powinien sprawdzić, czy instalator proponuje system „bo mu najwygodniej”, czy faktycznie wziął pod uwagę interes i potrzeby inwestora i jego budynku.
Kanały NeoFlexST™ ukryte w stropie monolitycznym
Kanały NeoFlexST™ ukryte w suficie podwieszonym
Kanały NeoFlexST™ ukryte w stropie drewnianym
Kanały NeoFlexST™ ukryte w warstwie izolacji
Kanały z tworzyw sztucznych – z uwagi na lokalizację – łatwo mogą wchodzić także w kolizję z innymi instalacjami wewnętrznymi. Sieć przewodów z tworzyw jest dosyć gęsta i zajmuje sporo miejsca pod stropem lub na stropie pod wylewką. Jeżeli ktoś planuje tam inne instalacje (np. GDP – rozprowadzenie ciepłego powietrza z kominka, centralny odkurzacz, rury centralnego ogrzewania itd.) – może stanowić to problem.
W przypadku przewodów z tworzyw sztucznych, szczególnie tych zalewanych w stropie lub posadzce, należy zachować reżim podczas montażu, a szczególnie pomiędzy montażem i zalewaniem stropu lub posadzki, by kolejne ekipy nie naruszyły już ułożonej instalacji. Po zalaniu betonem naprawa ewentualnych uszkodzeń jest praktycznie niemożliwa.
Ostatnią kwestią jest staranne przemyślenie umiejscowienia anemostatów, kratek nawiewnych i wywiewnych. W instalacji na kanałach metalowych kratki lub anemostaty umieszcza się na suficie, co powoduje odpowiednią wymianę powietrza. Podobnie należy postąpić w przypadku wykonywania instalacji z tworzywa sztucznego.
Jeśli rozważasz rekuperację w swoim domu i zastanawiasz się nad systemem z przewodów PE:
Zadbaj o projekt instalacji – z obliczeniami strumieni i rozmieszczeniem punktów.
Na stronie Rekuperatory.pl znajdziesz przykłady realizacji oraz możliwość kontaktu z doradcą, który pomoże dobrać system do Twojego domu.
Jeżeli interesują Cię również konkretne centrale wentylacyjne, zajrzyj do działu rekuperatory i centrale wentylacyjne, gdzie opisane są m.in. nowoczesne rekuperatory AERISnext współpracujące z instalacjami z tworzywa.
