Rekuperacja w domu piętrowym
Rekuperacja w domu piętrowym we Wrocławiu na Klecinie

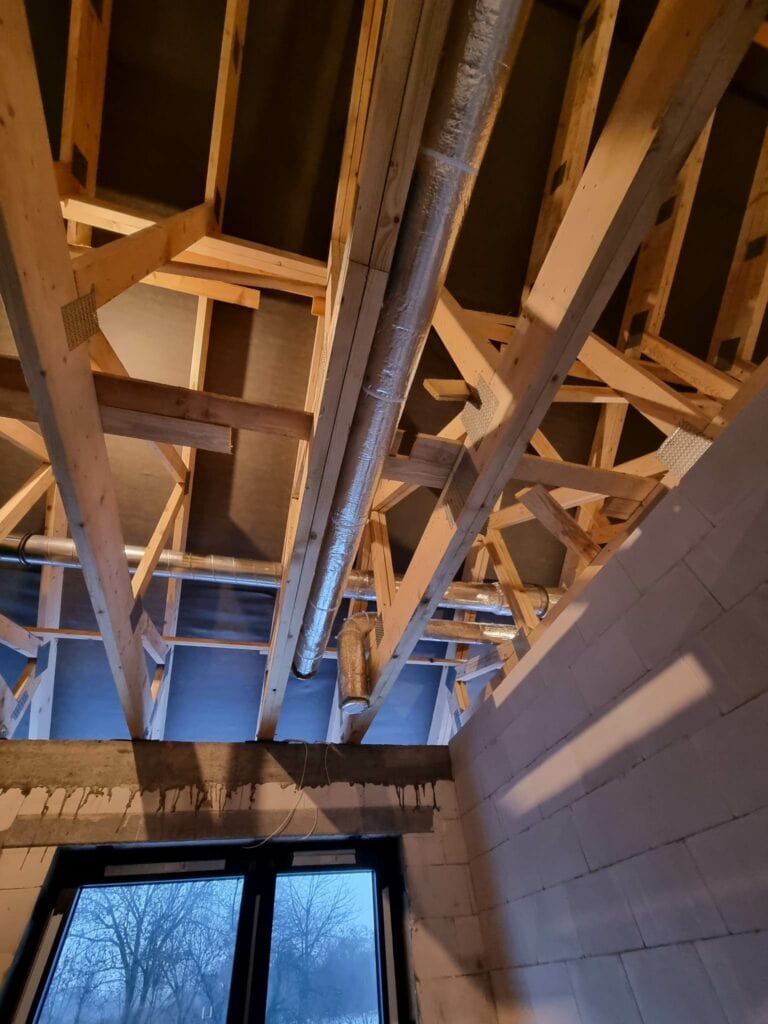

Ta realizacja obejmuje wentylację trzech kondygnacji w domu jednorodzinnym we Wrocławiu, w dzielnicy Klecina. Cała instalacja została poprowadzona na poddaszu nieużytkowym, skąd kanały schodzą do pomieszczeń na piętrze i na parterze. Takie rozwiązanie pozwala zachować porządek w przestrzeni mieszkalnej, skrócić widoczne odcinki instalacji i przygotować wszystko na etapie stanu surowego zamkniętego przed tynkami
Spis treści – czego dowiesz się z tego artykułu?
- Montaż rekuperacji w domu piętrowym – szczegóły inwestycji
- AERISnext 600 i sterownik ComfoSenseC
- Kanały Spiro i kanały płaskie NeoSTAL w jednym układzie
- Przejścia przez strop i zabezpieczenie instalacji przed pyłem
- Izolacja na poddaszu i docieplenie połaci dachu
- Co dzieje się po zakończeniu prac wykończeniowych
- Realizacja rekuperacji w domu piętrowym we Wrocławiu (Klecina) obejmuje trzy kondygnacje, a cała trasa główna została poprowadzona na poddaszu nieużytkowym.
- Projekt dla 220 m² zakłada stabilne przepływy (bilans 430 m³/h), 17 punktów nawiewu/wywiewu oraz pracę systemu bez konieczności „kręcenia” wysokimi obrotami.
- Zastosowano AERISnext 600 ze sterownikiem ComfoSenseC, żeby łatwo ustawiać tryby dzienne, nocne i intensywne po kąpieli lub gotowaniu.
- Instalacja łączy kanały Spiro (główne odcinki) z płaskimi NeoSTAL tam, gdzie liczy się niska zabudowa w skosach i ściankach kolankowych.
- Końcówki kanałów zostały zaślepione na czas prac pylących, a izolacja kanałów na poddaszu ma ograniczyć straty i poprawić przewidywalność działania.
- Kanałówka powstała w 4 dni, a montaż centrali i uruchomienie z regulacją przepływów zaplanowano po wykończeniu, gdy w domu jest już czysto.
Montaż rekuperacji w domu piętrowym – szczegóły inwestycji

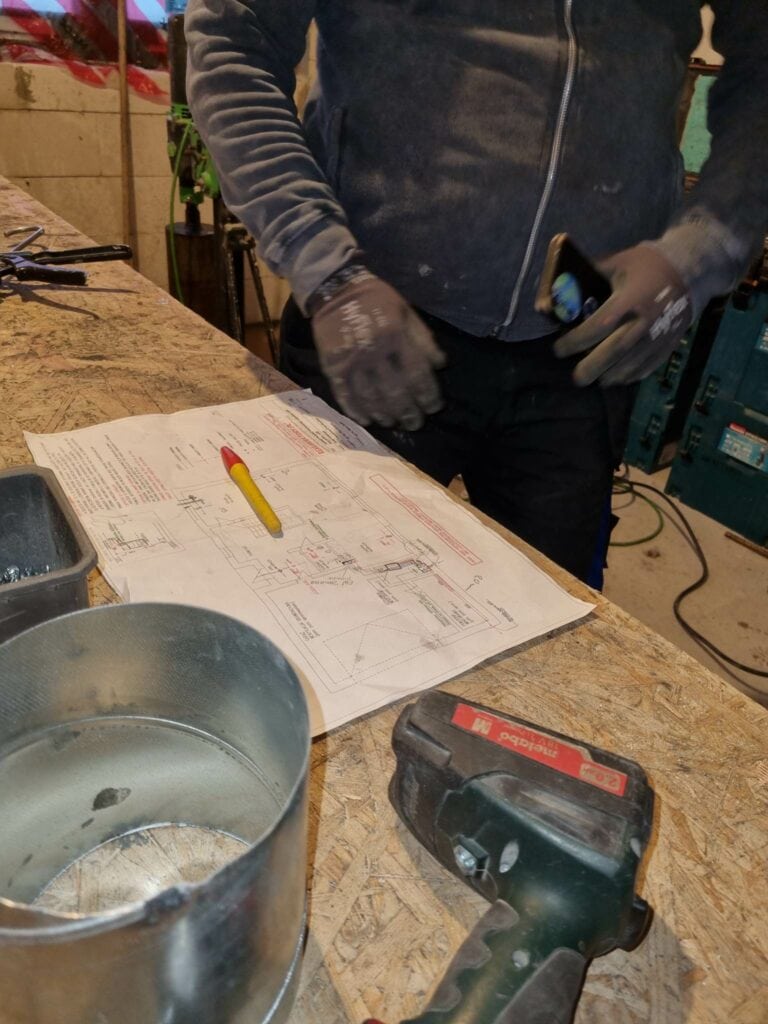

Parametry montażu systemu rekuperacji muszą zgadzać się z projektem inż. Marty Opałki, która jest odpowiedzialna za przygotowanie montażu od strony inżynierskiej. Jej czujnemu oku nie umknie żaden szczegół, także kierownik ekipy instalacyjnej śledzi wytyczne na papierze.
Etap budowy: stan surowy zamknięty przed tynkami
Rodzaj budynku: dom jednorodzinny
Miejsce montażu: dolnośląskie, Wrocław
Bilans powietrzny budynku: 430m³
Kubatura: 565 m³
Powierzchnia: 220 m²
Ilość wentylowanych kondygnacji: 3
Zaprojektowany rekuperator: AERISnext 600 ze sterownikiem ComfoSenseC
Rodzaj instalacji wentylacyjnej: stal okrągła izolowana Spiro & kanały płaskie stalowe NeoSTAL
Ilość punktów nawiewnych i wywiewnych w budynku: 17 + czerpnia i wyrzutnia
Czas montażu instalacji: 4 dni
Prognozowany czas montażu rekuperatora i uruchomienie systemu: wrzesień 2023
AERISnext 600 i sterownik ComfoSenseC
W projekcie przewidziano rekuperator AERISnext 600 ze sterownikiem ComfoSenseC. To ważne z perspektywy użytkownika, bo dobrany rekuperator i sposób sterowania decydują o codziennym komforcie: łatwiej ustawić stały tryb pracy, tryb intensywny po kąpieli lub gotowaniu oraz scenariusz nocny dla sypialni. Właśnie dlatego parametry montażu muszą być spójne z projektem i późniejszą regulacją przepływów.
Kanały Spiro i kanały płaskie NeoSTAL w jednym układzie

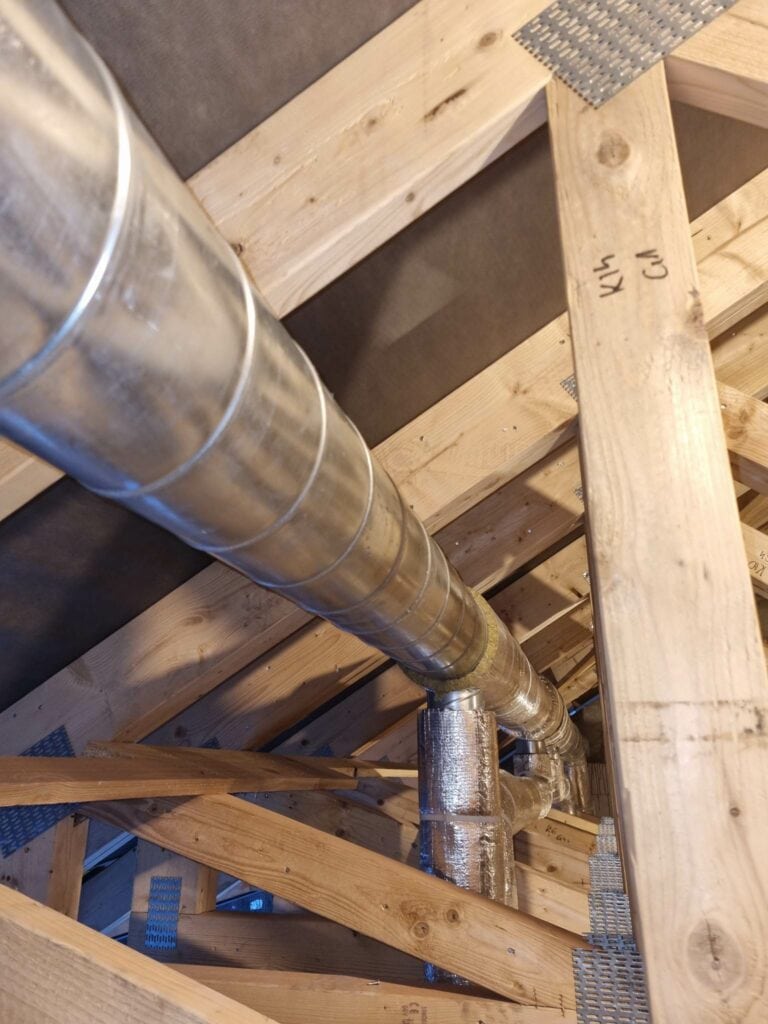

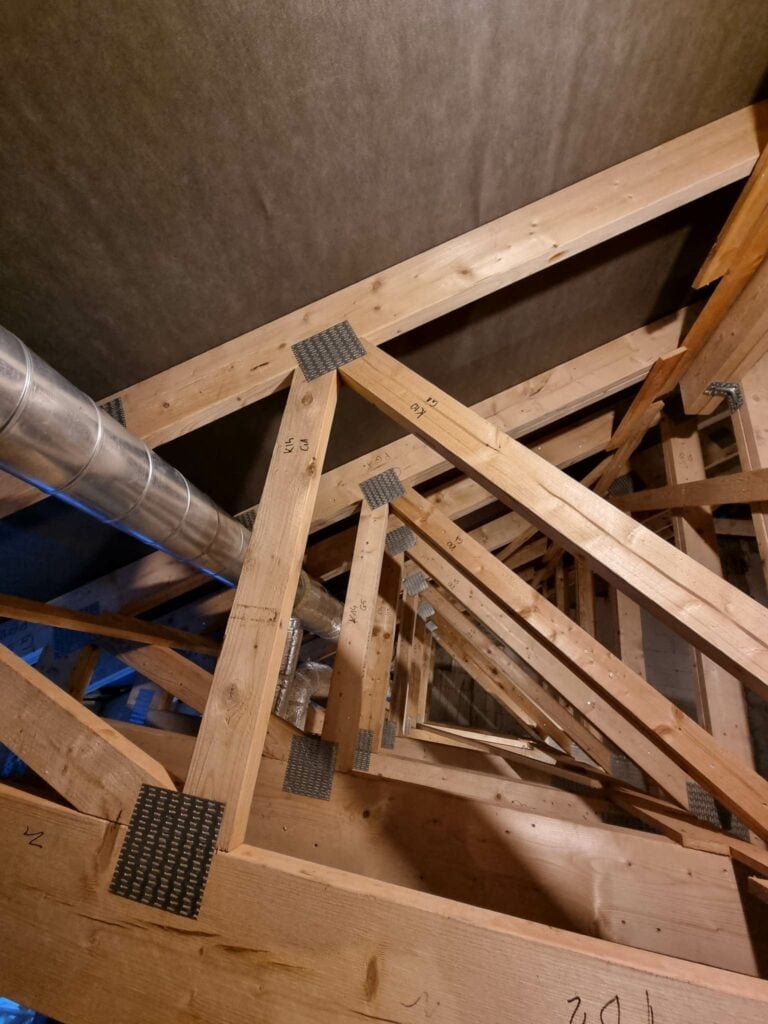

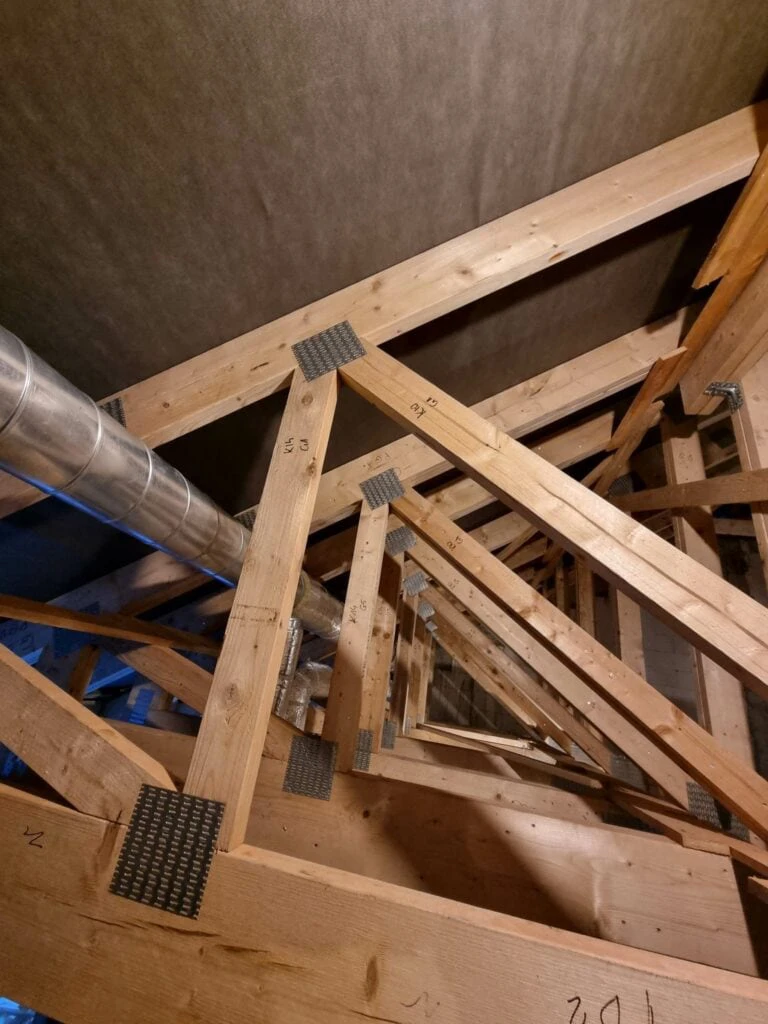

W tej realizacji zastosowano stal okrągłą izolowaną Spiro oraz stalowe kanały płaskie NeoSTAL. Okrągłe kanały Spiro prowadzą główną trasę na poddaszu, a kanały płaskie pomagają tam, gdzie liczy się wysokość zabudowy i łatwiejsze wpasowanie instalacji w skosy. Dzięki temu instalacja może przebiegać w strefach, które docelowo i tak będą zabudowane, na przykład w skosach dachu i w ściance kolankowej.
Przejścia przez strop i zabezpieczenie instalacji przed pyłem

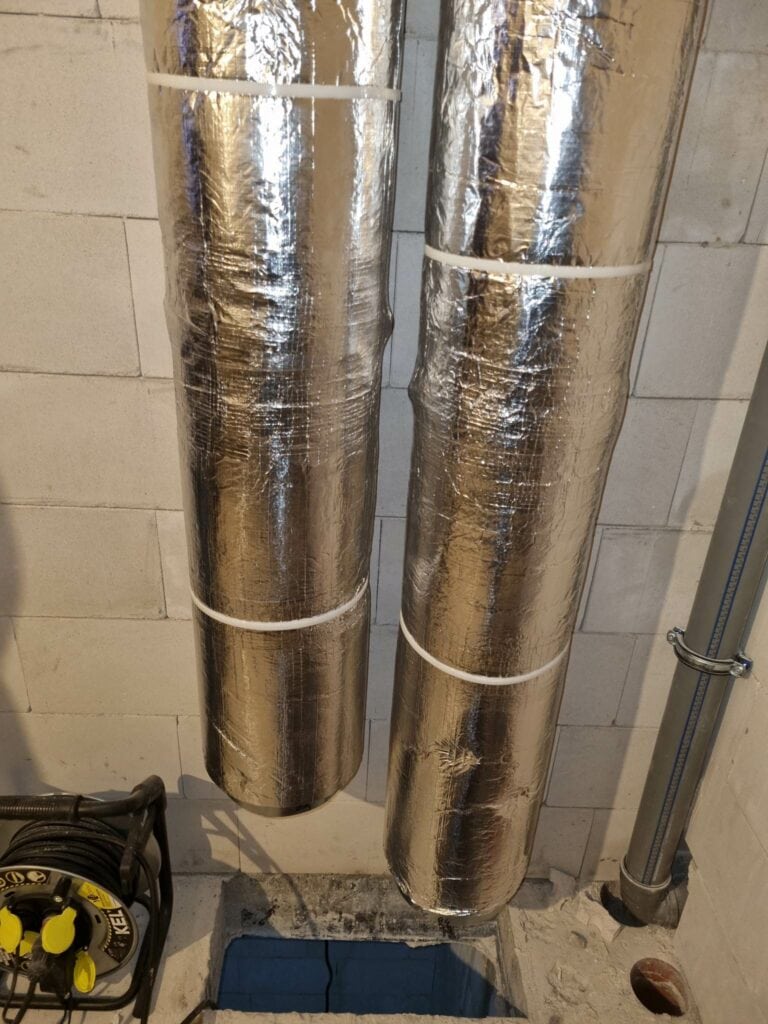

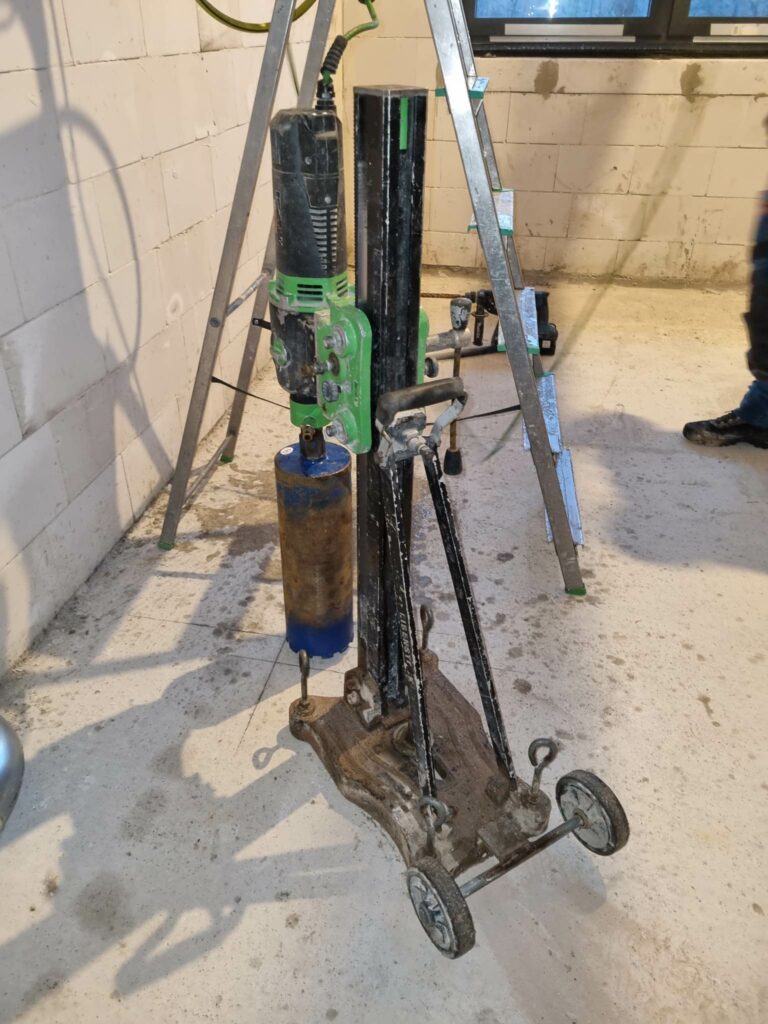

Żeby sprowadzić instalację na parter, wykonano otwory w stropie w wyznaczonych miejscach. Na etapie montażu rekuperacji kluczowe jest też zabezpieczenie końcówek kanałów. W tej realizacji zakończenia instalacji zostały szczelnie zaślepione do czasu zakończenia prac pylących, takich jak tynkowanie, szlifowanie i malowanie. To prosta rzecz, która ma duże znaczenie, bo brud z budowy nie powinien trafiać do wnętrza kanałów.
Izolacja na poddaszu i docieplenie połaci dachu

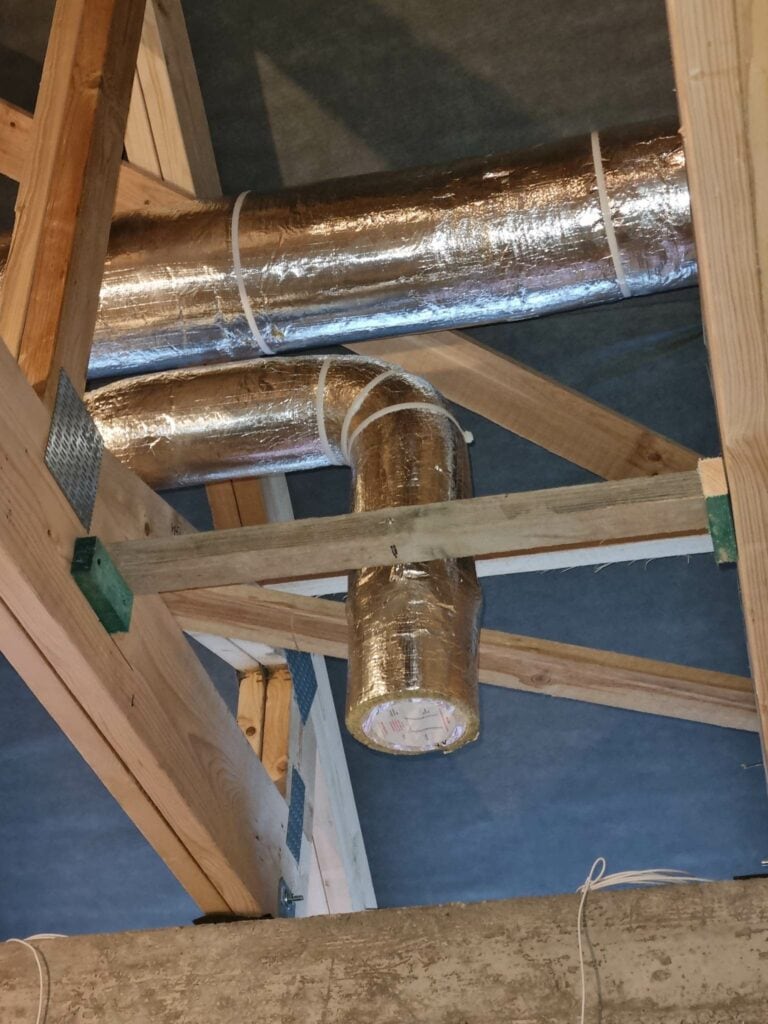

Docelowo każdy centymetr kanału stalowego Spiro ma zostać zaizolowany wełną mineralną. To zabezpiecza układ przed stratami energii i pomaga utrzymać stabilniejsze warunki pracy instalacji w strefie poddasza. Dodatkowo instalacja jest prowadzona w całkowicie izolowanej strefie budynku, a połać dachu między krokwiami ma zostać docieplona przez inwestora. W efekcie system działa bardziej przewidywalnie niezależnie od sezonu.
Co dzieje się po zakończeniu prac wykończeniowych
Sama instalacja kanałowa została ukończona w 4 dni, natomiast montaż rekuperatora i uruchomienie systemu zaplanowano na wrzesień 2023. To dobre podejście, bo uruchomienie i regulacja najlepiej wychodzą wtedy, gdy w domu jest już czysto. Na uruchomieniu ustawia się przepływy zgodnie z projektem i dopasowuje tryby pracy do stylu życia domowników. Dopiero wtedy rekuperacja zaczyna działać tak, jak powinna, czyli bez potrzeby ręcznego pilnowania wietrzenia.
