Instalacja wentylacyjna rekuperacji w systemie NeoFlex®STD

Spis treściWybierz interesujący cię temat

  1. Co to jest instalacja NeoFlex®STD
  2. Cechy instalacji NeoFlex®STD™

Co to jest instalacja NeoFlex®STD

Wykonane z tworzywa polietylenowego (PE) przewody w instalacji NeoFlex®STD™ przeznaczone są do transportu powietrza w systemach rekuperacji. Instalacja NeoFlex®STD™ składa się ze stalowych kształtek wentylacyjnych oraz okrągłych gładkich przewodów z tworzywa sztucznego z antybakteryjną powłoką jonów srebra chroniących wnętrze instalacji przed osadzaniem się zanieczyszczeń.

Instalacja wentylacyjna neoflex®std

NeoFlex®STD™: przewody z tworzywa i kształtki wentylacyjne ze stali.



Przewod wentylacyjny okragly z tworzywa

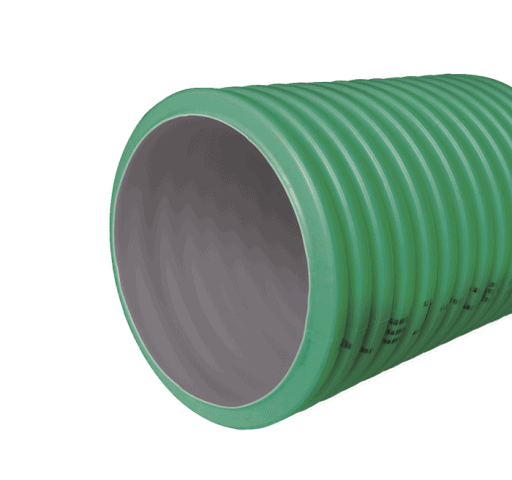

Przewód wentylacyjny NeoFlex®STD™ z wewnętrzną warstwą antybakteryjną.



Dzięki niewielkim rozmiarom NeoFlex®STD™ – średnica zewnętrzna przewodów wynosi zaledwie 75 mm – instalację można całkowicie ukryć w warstwie posadzki, w konstrukcji ściany czy sufitu unikając zabudowy gipsowo-kartonowej, dzięki czemu wentylacja mechaniczna jest praktycznie niewidoczna.

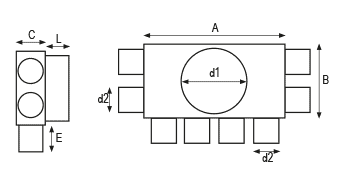

Rozmiary systemu wentylacyjnego neoflex®std

Przykładowe wymiary rozdzielacza rurowego NeoFlex®STD™: A: 400 mm; B: 200 mm; C: 81 mm; d1: 160 mm; d2: 75 mm; E: 68 mm; L: 60mm

Do poprowadzenia instalacji systemu rekuperacji w pomieszczeniach służą w pełni kompatybilne kształtki i akcesoria wentylacyjne wykonane z bezpiecznej stali ocynkowanej: skrzynki rozprężne, rozdzielacze, anemostaty nawiewne i wywiewne. Chcesz dowiedzieć więcej czym jest rekuperacja? Sprawdź poradnik.

System uzupełniają czerpnie i wyrzutnie oraz nawiewniki szczelinowe NeoFlex®STD™



Nawiewnik szczelinowy neoflex®std

Nawiewnik szczelinowy w systemie NeoFlex®STD™ może zastąpić tradycyjny anemostat nawiewny lub wywiewny.



Cechy instalacji NeoFlex®STD™

  • niewielkie średnice przewodów, tylko 75 mm umożliwiają ukrycie instalacji w warstwie posadzki, konstrukcji ściany lub sufitu
  • bezpieczne, szczelne połączenia ze stalowymi kształtkami wentylacyjnymi za pomocą uszczelek EPDM
  • ciche, bezawaryjne funkcjonowanie instalacji
  • duża wytrzymałość na uszkodzenia mechaniczne podczas montażu: możliwość wyczyszczenia
  • wewnętrzna warstwa antybakteryjna z jonami srebra
  • pełne bezpieczeństwo użytkowania w domach jednorodzinnych oraz wielorodzinnych
  • atest higieniczny PZH HK/K/0070/01/2016 na skrzynki rozprężne i inne (stal ocynkowana) oraz HK/K/0070/02/2016 na przewody elastyczne (polietylen)



Montaż rekuperacji

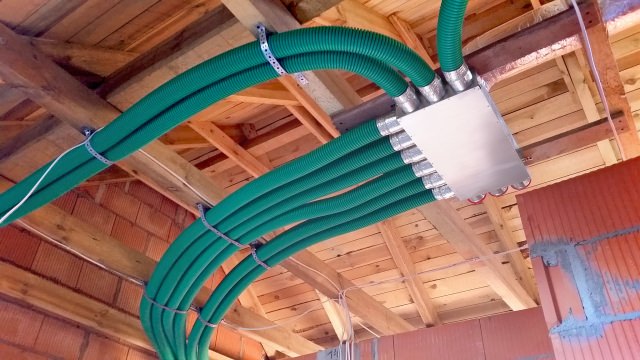

Montaż rekuperacji w systemie NeoFlex®STD™ w domu jednorodzinnym w Poznaniu.



Wentylacja domu jednorodzinnego

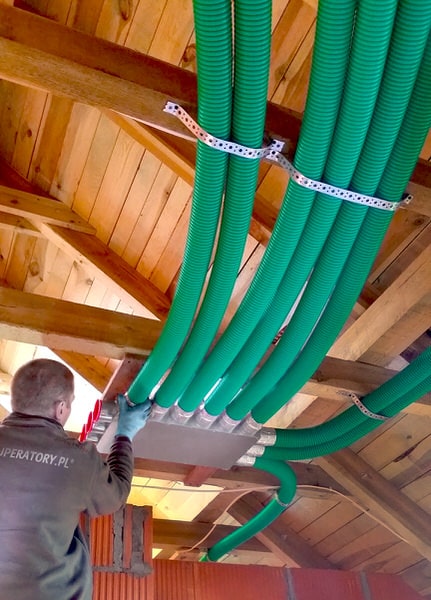

Przewody NeoFlex®STD™ i kolektor ze stali ocynkowanej NeoFlex®STD™ na poddaszu. Instalacja prowadzona w strefie ogrzewanej pod jętkami.



Przewody rekuperacji

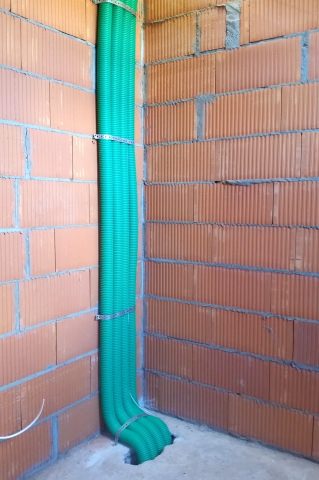

Zejście przewodami NeoFlex®STD™ na dolną kondygnację budynku.



Podejscie pod punkt nawiewny

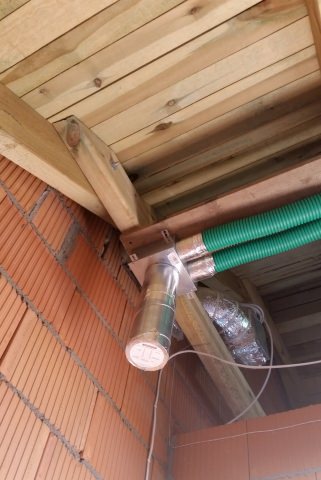

Przygotowane podejście pod punkt nawiewny w systemie NeoFlex®STD™ w jednym z pokojów.
