Jako jeden ze sposobów zapobiegania zamarzaniu wymiennika w rekuperatorze producenci stosują tzw. nagrzewnicę wstępną. Jest to najczęściej grzałka lub spirala elektryczna montowana w kanale powietrza nawiewanego przed wymiennikiem powietrza. W lepszych modelach rekuperatorów stanowi ona najczęściej opcjonalny element wewnętrzny urządzenia (w najwyższej klasie urządzeń, np. w rekuperatorach AERIS, jest standardem w każdej wersji).

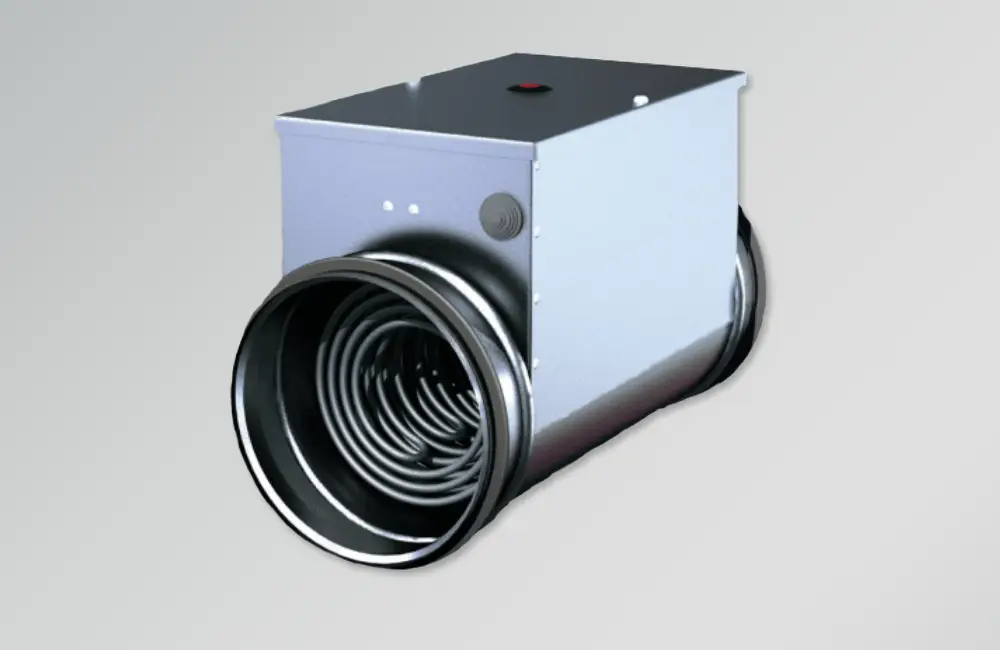

W urządzeniach, które nie mają możliwości zamontowania nagrzewnicy wstępnej stosuje się nagrzewnice kanałowe dostępne na rynku, montowane w kanale nawiewnym przed rekuperatorem, sterowane automatyką rekuperatora. Najczęściej są to nagrzewnice o mocy 1-2 kW, co wydaje się dużo. W rzeczywistości nagrzewnica pracuje tylko w sytuacji, gdy może dojść do zamarznięcia wymiennika, więc zużycie prądu nie jest bardzo duże. W rekuperatorach najwyższej klasy producenci stosują odpowiedni algorytm sterowania nagrzewnicą, który powoduje jej włączenie tylko na krótkie okresy czasu, gdy nie wystarczy już zwalnianie i zatrzymywanie wentylatora nawiewnego. Wtedy zużycie prądu jest naprawdę niewielkie. Mimo tego teza postawiona w tytule artykułu wydaje się niemożliwa do zrealizowania. A jednak… jest to możliwe. Okazuje się, że wbrew powszechnie panującemu przekonaniu użytkowanie rekuperatora z nagrzewnicą jest tańsze niż bez nagrzewnicy. Wynika to z faktu, że przy niskich temperaturach ujemnych system przeciwzamrożeniowy rekuperatora bez nagrzewnicy wstępnej powoduje zwolnienie lub najczęściej po prostu zatrzymanie wentylatora nawiewnego. Działający wentylator wywiewny powoduje powstawanie podciśnienia w domu i „zasysanie” zimnego powietrza z zewnątrz budynku przez wszelkie „otwory” i nieszczelności. Dokładne obliczenia pokazują, że podgrzanie tego zimnego powietrz poprzez instalację c.o. (przyjęto ogrzewanie gazowe) jest droższe, niż koszt prądu zużytego przez nagrzewnicę wstępną rekuperatora, która zapobiegłaby zwalnianiu i zatrzymywaniu się wentylatora nawiewnego (lub w przypadku skrajnie niskich temperatur następuje to znacznie rzadziej).

Powyższe zjawisko potwierdzają teoretyczne wyliczenia dla temperatur Warszawy. Dane meteorologiczne dla Warszawy:

  • przepływ 300m3/h
  • temperatura wewnętrzna +20oC
  • koszt gazu za m3 - 1,59 PLN
  • koszt energii elektrycznej za kWh – 0,5092 PLN

Po obliczeniach - roczny koszt prądu zużytego przez nagrzewnicę wstępną rekuperatora AERIS wynosi 96,70 PLN. Dla porównania - roczny koszt podgrzania powietrza wynikający z faktu zwalniania wentylatorów i podgrzania powietrza, które dostaje się do budynku w sposób niekontrolowany przez niedobór powietrza nawiewanego wynosi 165,90 PLN (dostarczonego przez system grzewczy oparty na gazie).

Tak niskie zużycie prądu przez nagrzewnice modeli AERIS wynika z zastosowania specjalnego, opartego na latach doświadczeń algorytmu jej sterowania. Załącza się ona w krótkich odcinkach czasu dobranych tak, aby zapobiegać zamrożeniu wymiennika.

Fakt ten został również potwierdzony przez badania dr inż. Kaziemierza Żarskiego, który w artykule „Aspekty ekonomiczne zastosowania przeponowych wymienników ciepła o wysokiej sprawności w instalacjach klimatyzacyjnych” Instal nr 2/2005 opisuje przebieg wyliczeń wykazujących znaczne oszczędności przy zastosowaniu nagrzewnicy wstępnej (36% przy sprawności 90%) – wykres poniżej

art31a

Rys. Porównanie Kosztów wytworzenia ciepła [zł] do ogrzania powietrza i wstępnego podgrzania powietrza w przypadku różnej wartości sprawności temperaturowej wymienników w wariancie ze wstępnym podgrzaniem powietrza i z obejściem wymiennika, pr - podgrzewanie wstępne, ob – obejście

Zainteresowanych odsyłamy do powyższego artykułu.

Biorąc pod uwagę powyższe firma Rekuperatory zaleca stosowanie rekuperatorów z nagrzewnicą wstępną.
